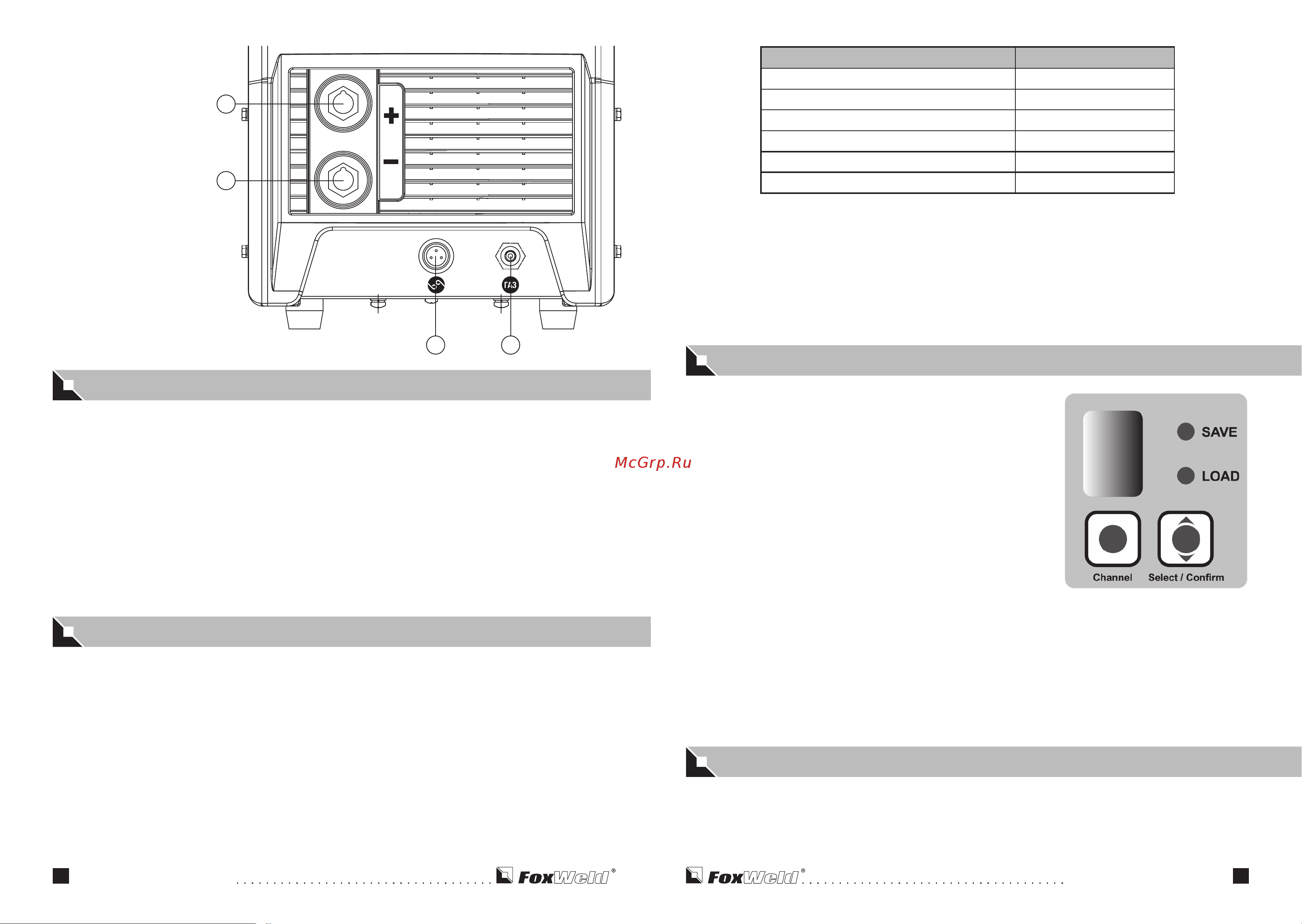

ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
ИНСТРУКЦИИ ПО СВАРКЕ НА ПОСТОЯННОМ ТОКЕ DC TIG HF
26. СИЛОВАЯ КЛЕММА «+».
27. РАЗЪЕМ ДЛЯ
УПРАВЛЕНИЯ
КНОПКОЙ НА
АРГОНОДУГОВОЙ
ГОРЕЛКЕ.
28. РАЗЪЕМ ДЛЯ
ПОДКЛЮЧЕНИЯ
ЗАЩИТНОГО ГАЗА
К АРГОНОДУГОВОЙ
ГОРЕЛКИ.
1. Подключите сетевой кабель, соответствующий требуемому питающему напряжению и
мощности аппарата. Проверьте напряжение в сети*.
*Аппараты снабжены системой компенсации колебаний входного напряжения, поэтому
допустимы колебания в пределах 15% от номинала.
2. Включите аппарат, начнет работать вентилятор и индикатор сети на передней панели.
Удостоверьтесь, что вентиляционные отверстия не заблокировано или закрыто.
3. Присоедините рукав от редуктора с защитным газом к штуцеру на задней панели аппарата.
Отрегулируйте давление на выходе редуктора до требуемого.
4. Присоедините кабель заземления к клемме «+», другой конец закрепите на изделие.
5. Подключите аргонодуговую горелку к клемме «-».
1. Подключите аппарат к электросети и включите установку.
2. Выберите режим аргонодуговой сварки с возбуждением дуги бесконтактным способом (TIG HF).
3. Установите требуемые параметры сварки. Для тонколистового металла активируйте режим
«PULSE» и настройте следующие параметры: частота импульсов, время импульсов, ток
паузы.
4. Включите подачу защитного газа аргона, отрегулируйте подачу газа в соответствии со
стандартным диапазоном (см. таблицу)
5. Нажмите кнопку на рукоятке горелки. Вы должны услышать «треск» работающего
высокочастотного разряда. Из сопла горелки должен начать поступать защитный газ
Внимание: Если сварка происходит в первый раз, пожалуйста, подержите кнопку в течение
нескольких секунд перед сваркой, не начиная сваривать, пока весь воздух не выйдет из
горелки. После окончания сварки в течение нескольких секунд все еще будет выходить газ.
Это необходимо, чтобы защитить место сварки, поэтому в течение нескольких секунд не
убирайте горелку.
6. Установите горелку так, чтобы между концом вольфрамового электрода и изделием было
расстояние 2-4мм, нажмите кнопку на горелке, между электродом и изделием возникнет
электрический разряд высокой частоты; после зажигания и стабилизации дуги, начинайте
сварочный процесс.
Сварочный ток А Аргон (л/мин)
50 7
100 7
150 8
200 9
250 10
300 12
ИНСТРУКЦИИ ДЛЯ СОХРАНЕНИЯ ПРОГРАММ СВАРОЧНОГО ПРОЦЕССА:
ИНСТРУКЦИИ ПО СВАРКЕ НА ПОСТОЯННОМ ТОКЕ DC TIG LIFT
1. Чтобы сохранить программу необходимо нажать и удер-
жать клавишу «S/C» в течении нескольких секунд. После
этого на цифровом дисплее сохранения программ высве-
тится номер ячейки.
2. Далее необходимо выбрать функцию «SAVE» с помощью
клавиши «S/C».
3. Затем нужно выбрать номер ячейки для сохранения нажи-
мая клавишу «СН».
4. Подтвердите сохранение программы нажатием клавиши
«S/C». Операция будет отменена автоматически через не-
сколько секунд, если не подтверждать нажатием клавиши
«S/C».
5. Чтобы загрузить сохраненную программу необходимо нажать и удержать клавишу «S/C»
в течении нескольких секунд. После этого на цифровом дисплее сохранения программ
высветится номер ячейки.
6. Далее необходимо выбрать функцию «LOAD» с помощью клавиши «S/C».
7. Затем нужно выбрать номер ячейки сохраненной программы нажимая клавишу «СН».
8. Подтвердите загрузку программы нажатием клавиши «S/C». Операция будет отменена
автоматически через несколько секунд, если не подтверждать нажатием клавиши «S/C».
1. Установите переключатель режима сварки в положение «TIG Lift».
2. Подготовка Кабель с зажимом массы присоедините в гнездо «+». В гнездо «-» присоеди-
няем горелку ТИГ с механическим клапаном(вентилем). Соедините свариваемую деталь
2827
