Руководство по эксплуатации Руководство по эксплуатации
9 10
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
ИНСТРУКЦИИ ПО СВАРКЕ НА ПЕРЕМЕННОМ ТОКЕ АC TIG HF
1. Подключите сетевой кабель, соответствующий требуемому питающему напряжению и
мощности аппарата. Проверьте напряжение в сети*.
*Аппараты снабжены системой компенсации колебаний входного напряжения, поэтому
допустимы колебания в пределах 15% от номинала.
2. Включите аппарат, начнет работать вентилятор и индикатор сети на передней панели.
Удостоверьтесь, что вентиляционные отверстия не заблокировано или закрыто.
3. Присоедините рукав от редуктора с защитным газом к штуцеру на задней панели аппарата.
Отрегулируйте давление на выходе редуктора до требуемого.
4. Присоедините кабель заземления к клемме «+», другой конец закрепите на изделие.
5. Подключите аргонодуговую горелку к клемме «-».
1. Включите электропитание, начнет работать вентилятор.
2. С помощью переключателя выберете режим аргонодуговая сварка (TIG HF).
3. Расположите переключатель «AC/DC» в положение «AC», установите требуемые
параметры: сварочный ток, частота переменного тока и т.д. Для сварки тонколистого
металла активируйте режим PULSE и настройте следующие параметры: частота импульсов,
время импульсов и тока паузы, чтобы достичь нужного сварочного эффекта.
4. Включите подачу защитного газа (аргона или гелия), отрегулируйте подачу газа в
соответствии со стандартным диапазоном (см.таблицу)
5. В зависимости от степени окисления поверхности изделия, отрегулируйте регулятор
баланса переменного тока.
6. Нажмите кнопку на рукоятке горелки. Вы должны услышать «треск» работающего
высокочастотного разряда. Из сопла горелки должен начать поступать защитный газ.
Внимание: если сварка происходит в первый раз, пожалуйста, подержите кнопку в течение
нескольких секунд перед сваркой, не начиная сваривать, пока весь воздух не выйдет из
горелки. После окончания сварки в течение нескольких секунд все еще будет выходить газ. Это
необходимо, чтобы защитить место сварки, поэтому в течение нескольких секунд не убирайте
горелку.
7. Установите время предварительной продувки, время продувки после сварки время спада
дуги (заварка кратера).
8. Установите горелку так, чтобы между концом вольфрамового электрода и изделием было
расстояние 2-4 мм, нажмите кнопку на горелке, между электродом и изделием возникнет
электрический разряд высокой частоты; после зажигания и стабилизации дуги, начинайте
сварочный процесс.
Сварочный ток А Аргон (л/мин) Гелий (л/мин)
50 7 14
100 7 14
150 8 20
200 9 20
ИНСТРУКЦИИ ПО СВАРКЕ НА ПОСТОЯННОМ ТОКЕ DC TIG HF
ИНСТРУКЦИИ ПО СВАРКЕ НА ПОСТОЯННОМ ТОКЕ DC TIG LIFT
Сварка на постоянном токе происходит аналогично описанному выше процессу, но без
регулировок баланса полуволн.
1. Установите переключатель «AC/DC» в положение «DC».
2. Далее следуйте процедуре настройки как для переменного тока.
1. Установите переключатель режима сварки в положение «TIG Lift».
2. Установите переключатель «AC/DC» в положение «DC»
3. Подготовка:
Кабель с зажимом массы присоедините в гнездо «+». В гнездо «-» присоединяем горелку
ТИГ с механическим клапаном(вентилем). Соедините свариваемую деталь с зажимом мас-
сы. Шланг горелки подключите к редуктору. Откройте вентиль горелки, отрегулируйте на
редукторе давление газа.
4. Запуск. Включите аппарат.

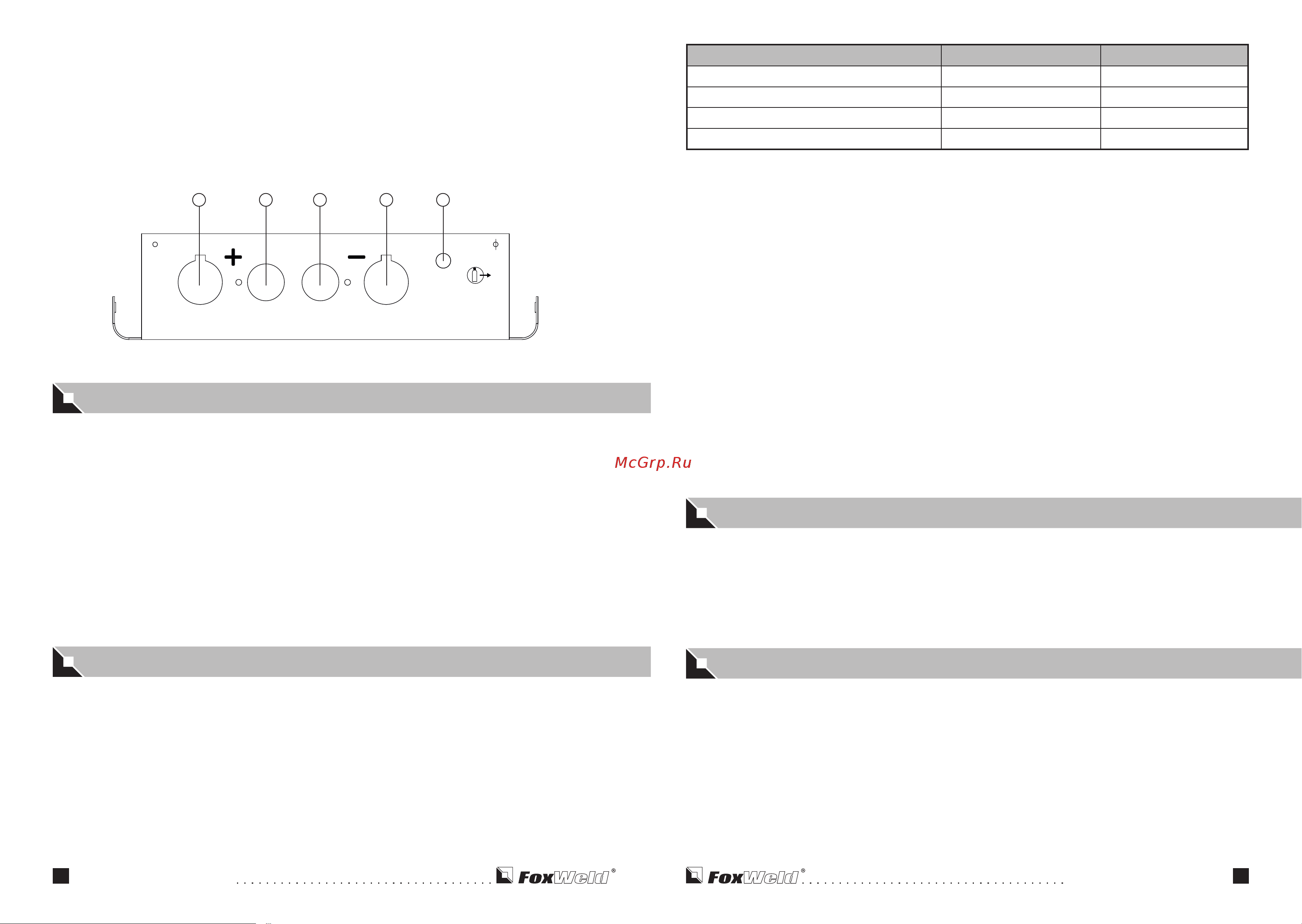

29 30 31 32 33
РАЗЪЕМЫ ПОДКЛЮЧЕНИЯ ПРИНАДЛЕЖНОСТЕЙ ДЛЯ СВАРКИ:
29. Силовая клемма «+».
30. Разъем для подключения ДУ.
31. Разъем для управления кнопкой на аргонодуговой горелке.
32. Силовая клемма «-».
33. Разъем для подключения защитного газа к аргонодуговой горелки.
