1. Клемма (+)

2. Сигнальный разьем для подключения кабеля управления к устройству подачи

проволоки.

3. Панель управления.

4. Сетевой кабель

5. Розетка переменного тока на 36В для подключения подогревателя газа.

6. Предохранитель 3 А.

7. Автоматический выключатель.

8. Шильдик с техническими данными.

9. Клемма (+). Коннектор для подключения сварочного кабеля к устройству подачи

проволоки.

10. Вентилятор охлаждения

11. Клемма (-). Силовые клеммы 1 и 11 для подключения кабеля с держателем

электрода и кабеля с клеммой заземления. О выборе полярности при сварке читайте

далее.

12. Розетка для подключения кабеля питания блока жидкостного охлаждения

(только для модели INVERMIG 500 III).

5 8

6 9

7 10

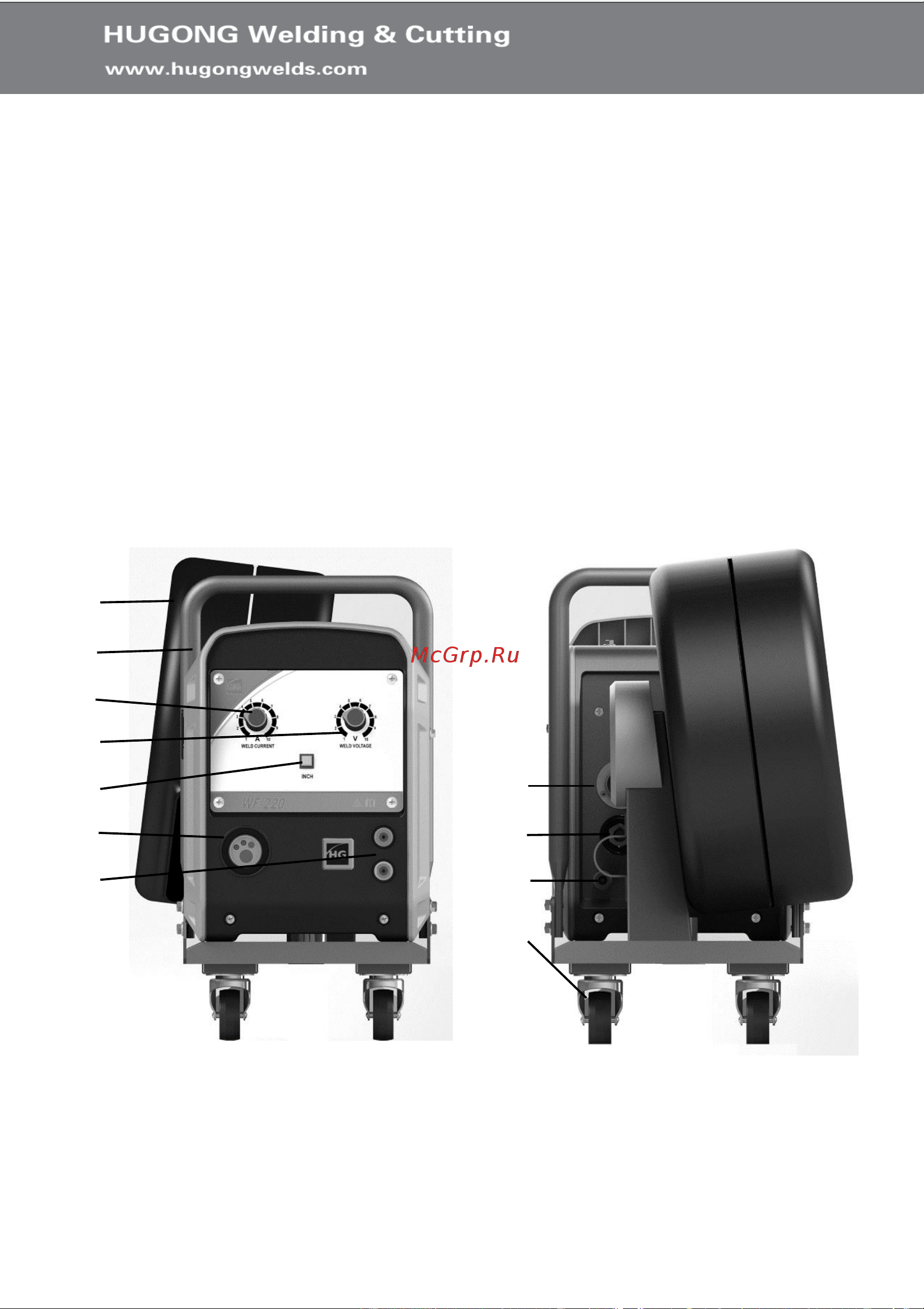

Рисунок 2. Подающее устройство, вид спереди и сзади

1. Кожух, куда устанавливается кассета с проволокой.

2. Ручка для переноски подающегое устройства.

3. Регулировка скорости подачи проволоки.

4. Регулировка сварочного напряжения
