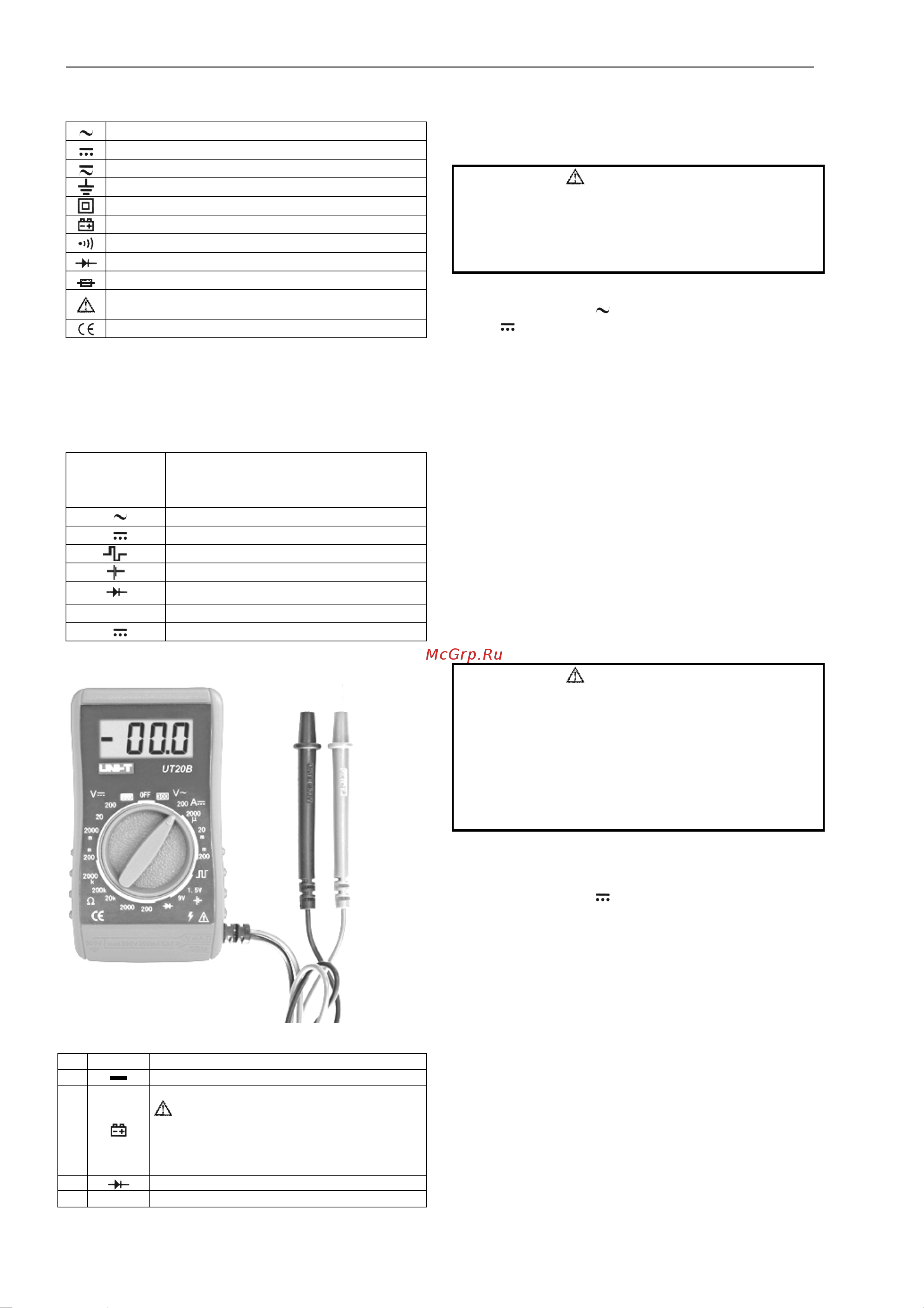

UT-20B

ОПИСАНИЕ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

UNI-T

МЕЖДУНАРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ

Переменный ток

Постоянный ток

Постоянный или переменный ток

Заземление

Двойная изоляция

Индикация разряда батареи

Прозвонка соединений

Диодный тест

Предохранитель

ПРЕДУПРЕЖДЕНИЕ. См. инструкцию по эксплуа-

тации

Соответствие стандарту Европейского союза

ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

В таблице приведены символы положений поворотного

переключателя и соответствующие им режимы работы

мультиметра.

Положение

переключателя

Функция измерения

OFF Мультиметр выключен

V Переменное напряжение

A Постоянный ток

Выход напряжения прямоугольной формы

Тест батарей

тест диодов

Ω

Сопротивление

V Постоянное напряжение

СИМВОЛЫ ДИСПЛЕЯ

№ Символ Значение

Указывает на отрицательную величину

Разряженная батарея.

Замените батарею на свежую. С разря-

женной батареей мультиметр может показать

неправильное значение напряжения, что

может привести к повреждению прибора и

электрическому удару пользователя.

Диодный тест







Опасное напряжение

ИЗМЕРЕНИЯ

A. Измерение переменного напряжения

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения получения электрического удара

и повреждения мультиметра не подавайте на вход на-

пряжение, превышающее 300В для переменного напря-

жения. Будьте особенно внимательны при измерении

высокого напряжения.

Для измерения постоянного напряжения:

1. Установите поворотный переключатель на соответст-

вующий предел V

(200 В или 300 В)

2. V .

3. Подсоедините щупы к измеряемой цепи.

На дисплее появится измеренное значение.

Замечание

• Если измеряемая величина заранее неизвестна, уста-

новите поворотный переключатель на максимальный

предел (300В) и уменьшайте его до появления значе-

ния.

• Если на индикаторе отображается «1» в старшем раз-

ряде, значит, этот предел в режиме перегрузки и необ-

ходимо выбрать более высокий предел измерения.

• Входное сопротивление мультиметра на всех диапазо-

нах измерения равно 0.5 МОм. На высокоимпедансных

схемах такое входное сопротивление может дать до-

полнительную ошибку измерения. Если же сопротив-

ление измеряемой цепи не превышает 1КОм, то вно-

симая ошибка незначительна (0,2% или менее).

• По окончании измерений отсоедините щупы от элек-

трической схемы.

B. Измерение постоянного тока

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения получения электрического удара

и повреждения мультиметра не подавайте на вход на-

пряжение, превышающее 300В. При выходе из строя

предохранителя оператор может получить поврежде-

ния. Перед началом измерений отсоедините питание от

измеряемой цепи. Проверьте правильность выбора

предела измерения, правильность выбора гнезд для

установки щупов. Следите за тем, чтобы щупы не каса-

лись посторонних проводников.

Для измерения постоянного тока:

1. Выключите питание схемы.

2. Разрядите все высоковольтные конденсаторы.

3. Установите поворотный переключатель на соответст-

вующий предел A . (2000 µА, 20 мА, 200 мА)

4. Подсоедините щупы в разрыв измеряемой цепи.

5. Включите питание схемы.

На дисплее появится измеренная величина.
