Уважаемый покупатель!
Вы приобрели тиски для сверлильных станков,
изготовленные в КНР под контролем российских
специалистов по заказу ООО «ЭНКОР-Инструмент-
Воронеж».
Перед вводом в эксплуатацию тисков внимательно и
до конца прочтите настоящее руководство по
эксплуатации и сохраните его на весь срок
использования тисков для сверлильных станков.
1. НАЗНАЧЕНИЕ
Тиски для сверлильных станков (далее тиски) - приспособление, предназначенное для установки и закрепления
заготовки при выполнении сверлильных работ на сверлильных станках модели «Корвет».
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приведены в табл. 1.
Таблица 1
Наименование параметра
Арт. 23475
Арт. 23476
Арт. 23477
Арт. 23479
Ширина рабочих губок, мм
64
75
100
150
Ход подвижной губки, мм
55
75
105
135
Глубина губок, мм
20
19
26
26
Масса, кг
1,5
2,0
3,0
8,4
В связи с постоянным совершенствованием техниче-
ских характеристик изделий, оставляем за собой право
вносить изменения в конструкцию и комплектность.
При необходимости информация об этом будет
прилагаться отдельным листом.

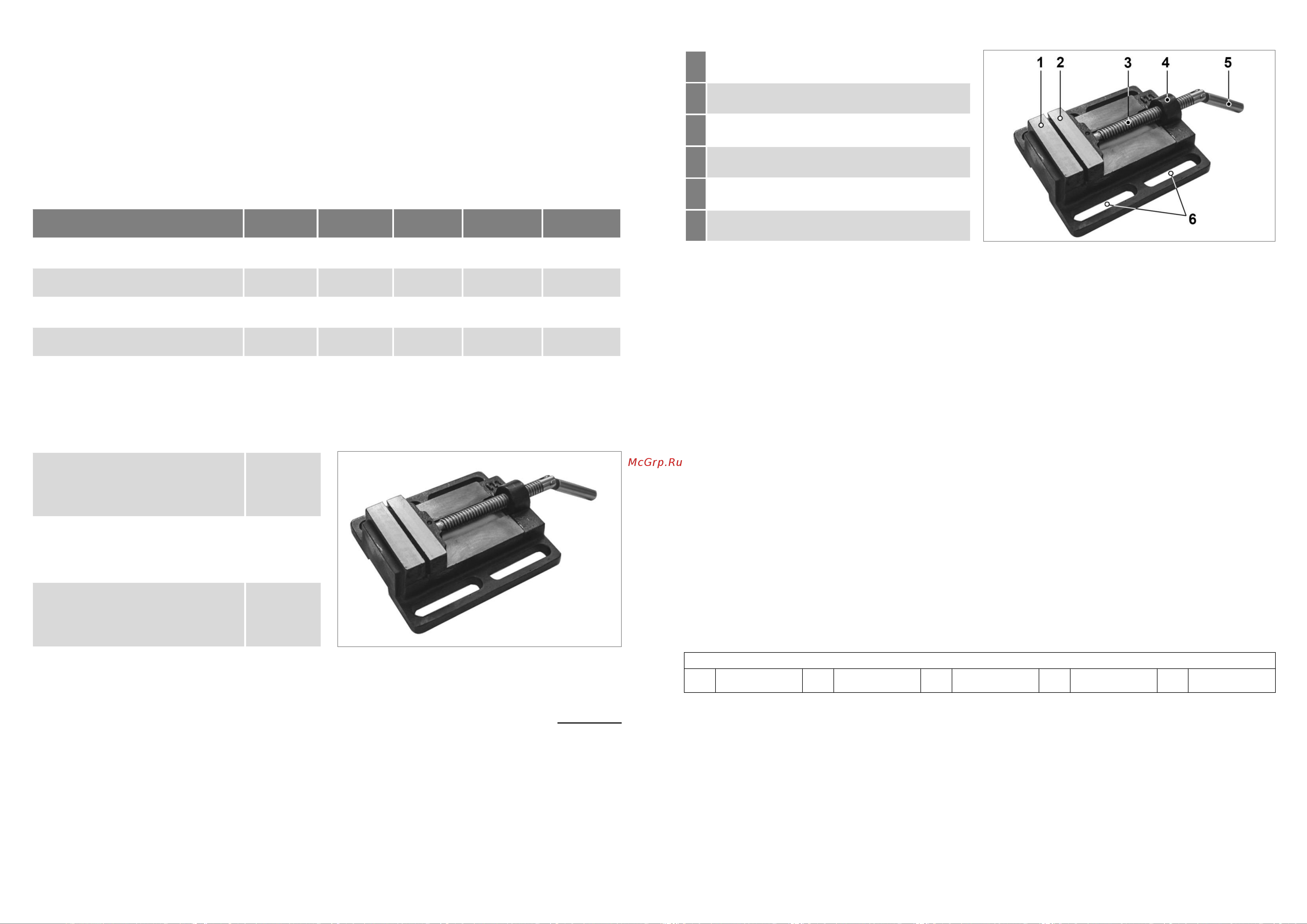

3. КОМПЛЕКТНОСТЬ (Рис. 1)
В комплект поставки входит (Рис. 1):
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед началом работы внимательно
изучите руководство по эксплуатации и указания по
технике безопасности станка, на котором будут
установлены тиски.
4.1. Тиски должны быть исправными, чистыми, сухими и
надёжно закреплены на рабочем столе станка или на верстаке.
Во избежание налипания опилок перед началом рабо-
ты протрите тиски насухо.
4.2. Надёжно закрепите обрабатываемую заготовку в
тисках. Устанавливайте заготовку по центру губок тис-
ков; при зажатии заготовки губки должны быть парал-
лельны - не перекашивайте.
4.3. Не используйте тиски с повреждёнными губками,
что не обеспечивает надёжное крепление заготовки.
4.4. При закреплении заготовки в тисках запрещается
использовать удлинители рукоятки ходового винта (5), Рис. 2.
4.5. Запрещается вносить любые изменения в кон-
струкцию, предусмотренную заводом - изготовителем.
ВНИМАНИЕ! Невыполнение правил техники безопас-
ности может стать причиной тяжелой травмы.
Тиски для сверлильных станков
1 шт.
Рис. 1
Упаковка
1 шт.
Руководство по эксплуатации
1 экз.
5. УСТРОЙСТВО ТИСКОВ (Рис. 2)
6. УСТАНОВКА ТИСКОВ, ЗАКРЕПЛЕНИЕ ЗАГОТОВКИ (Рис. 2)
6.1. Установите тиски на рабочий стол станка.
6.2. Прочно закрепите тиски через пазы (6) на рабочем столе станка. (Элементы крепления в состав
комплектности не входят.)
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Оберегайте тиски от механических повреждений.
7.2. После окончания работы очищайте тиски от стружки.
7.3. Периодически смазывайте все сопрягаемые по-
верхности и резьбу ходового винта (3), Рис. 2.
7.4. Не допускайте попадания на резьбовые детали
тисков абразивных материалов.
7.5. Храните и транспортируйте тиски чистыми и сма-
занными машинным маслом, обёрнутыми в промас-
ленную бумагу или полиэтилен, в оригинальной упаковке.
При хранении и транспортировке тисков не допускайте
падений, ударов и попадания на них жидкостей. Не
храните тиски в помещениях с агрессивными
веществами, жидкостями, газами.
8. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
8.1. Критериями предельного состояния тисков явля-
ются: износ резьбы ходового винта (не обеспечивает
надёжное закрепление заготовки) или трещина в ме-
таллоконструкции.
8.2. Тиски и их детали, вышедшие из строя и не подле-
жащие ремонту, необходимо сдавать на специальные
приёмные пункты по утилизации. Не выбрасывайте
вышедшие из строя узлы и детали в бытовые отходы.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «ЭНКОР-Инструмент-Воронеж» гарантирует соот-
ветствие тисков для сверлильных станков требованиям
технической документации.
При соблюдении условий транспортировки, хранения и
эксплуатации гарантийный срок эксплуатации тисков
для сверлильных станков при продаже через рознич-
ную сеть – 6 месяцев с даты продажи.
Назначенный срок службы – 5 лет.
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО. ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ,
ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (473)239-03-33; E-mail: opt@enkor.ru
10. ОТМЕТКА О ПРОДАЖЕ
Тиски для сверлильных станков модели
□
Арт. 23475
□
Арт. 23476
□
Арт. 23477
□
Арт. 23478
□
Арт. 23479
Заполняет торговое предприятие:
Дата продажи ________________________
(число, месяц прописью, год)
Штамп магазина______________________
Продавец ______________________________
(подпись или штамп)
1
Губка тисков неподвижная
Рис. 2
2
Губка тисков подвижная
3
Винт ходовой
4
Проушина резьбовая
5
Рукоятка ходового винта
6
Паз для крепления (с двух сторон)
