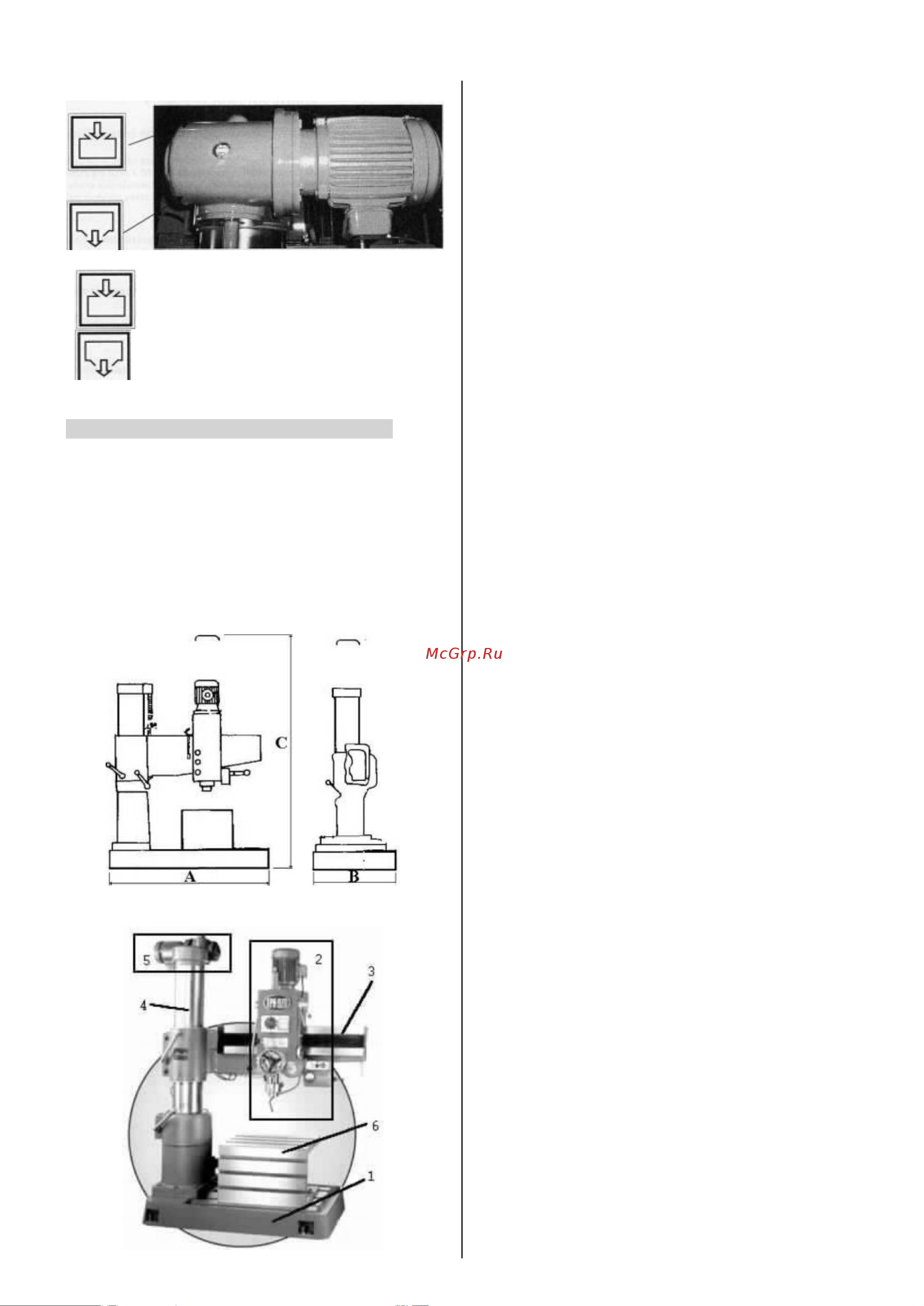

инструкция по эксплуатации станка JET мод.JRD-920A
7
Двигатель подъёма консоли
Положение маслозаправочное от-
верстие для заливки масла.
Положение маслозаправочное от-
верстие для слива масла.
4. СПЕЦИФИКАЦИЯ СТАНКА JRD-920A
4.1 Срок службы станка
Расчет приблизительного срока службы станка:
При условии правильного технического обслу-
живания, нормальной эксплуатации, не считая
изнашиваемые детали.
8 часов x 6 дней x 50 недель x 10 лет = 24000
часов.
4.2 Габаритные размеры станка и схемы.
АхВхС .............................. 1250х640х2170 мм
4.3 Описание станка JRD-920A
1 Основание: опора станка. В основании
станка находится СОЖ, на основании уста-
новлен стол коробчатого сечения.
2 Редуктор: центральная часть сверлиль-
ного станка. Здесь находятся переключатель
частоты вращения, регулировка автоподачи,
шпиндель.
3 Консоль: служит опорой редуктора и со-
единяется с колонной.
4 Стойка: опора редуктора и консоли, уста-
новлена на основании.
5 Верхний кожух: расположен вверху ко-
лонны.
6 Стол коробчатого сечения с зажимами:
позволяет достичь необходимой точности об-
работки.
4.4 Технические характеристики
Макс. Ø сверления, Ст.3 / чугун ........ 32 / 50 мм
Макс. Ø резьбы, Ст.3 / чугун ............. М25 / М32
Макс. Ø растачивания ..................... 70 / 100 мм
Частота вращения шпинделя .. 88-1500 об/мин
Количество скоростей ...................................... 6
Конус шпинделя ......................................... MК-4
Ход пиноли шпинделя ............................ 220 мм
Автоподача пиноли, 3 ...... 0,05/0,09/0,15 мм/об
Вылет шпинделя ............................. 220-950 мм
Расст. шпиндель-основание ......... 350-1210 мм
Горизонтальный ход головки ................. 730 мм
Вертикальный ход консоли .................... 640 мм
Диаметр стойки ...................................... 210 мм
Рабочая зона ........................... 600х445х380 мм
Размер основания ................. 1250х640х160 мм
Максимальная высота над полом ....... 2320 мм
Высота стойки над полом .................... 2010 мм
Двигатель подъема консоли ................ 0,75 кВт
Мощность насоса СОЖ .......................... 0,1 кВт
Напряжение питания ................................ 380 В
Выходная мощность ................. 1,5 кВт/S
1
100%
Потребляемая мощность ........... 4,2 кВт/S
6
40%
Габаритные размеры .......... 1650х810х2160 мм
Масса ..................................................... 1250 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запасом.
