Руководство по эксплуатации станка JET IBG-10
11
абразивного материала, твердостью,
зернистостью и структурой. Свяжитесь с
поставщиком для приобретения нужных вам
кругов или металлической щетки.
При замене круга приобретайте круг с
безопасной номинальной скоростью не ниже
той, которая помечена на табличке с
заводскими характеристиками как NO LOAD
RPM. Для определения правильных размеров
круга руководствуйтесь таблицей:
Модель
Диаметр
круга
Максимальная
ширина
Посадочное
отверстие
IBG-10A
305 мм
50,8 мм
32 мм
К заточному станку подойдут большинство
полировальных и кожаных кругов, имеющихся
в продаже у дилеров и в магазинах бытовой
техники.
Использование других принадлежностей не
рекомендуется, так как может привести к
серьезным травмам!
7.2 Замена круга
Для замены абразивного круга:
1. Отключите станок от сети питания.
2. Ослабьте искровую защиту (B) и
подручник (C) и отведите их от круга.
3. Снимите защиту круга, используя
крестовую или плоскую отвертку.
4. Зафиксируйте круг, удерживая
противоположный круг или поместив
деревянный клин между подручником и
кругом.

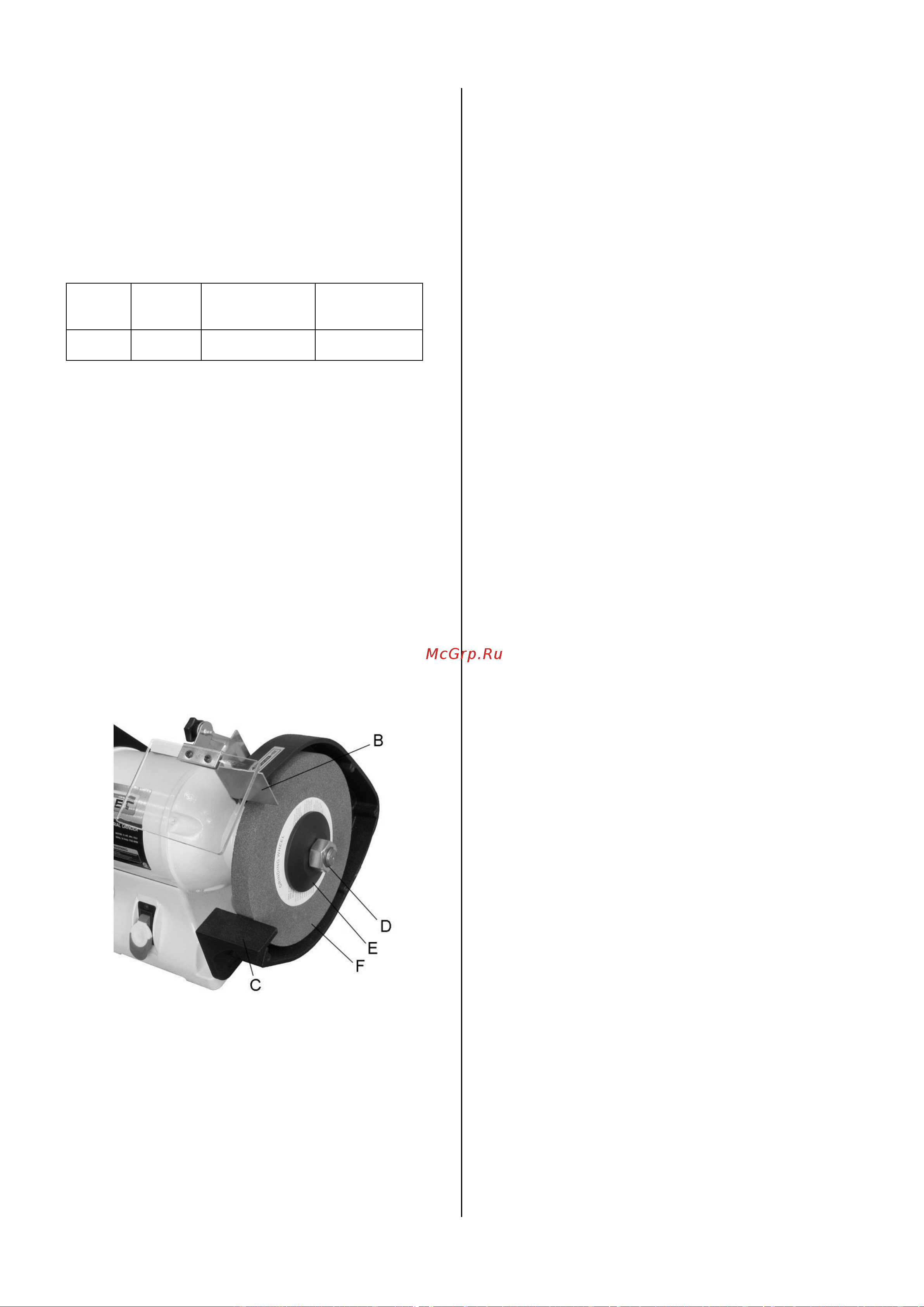

Рис.6
5. Отвинтите гайку на шпинделе (D) при
помощи гаечного ключа.
Примечание: Гайка правого круга
откручивается против часовой стрелки. Гайка
левого круга откручивается по часовой
стрелке.
6. Снимите внешний фланец (E), круг (F), и
внутренний фланец.
7. Почистите фланцы. Убедитесь в том, что
они ровные. Неровные фланцы могут вызвать
вибрацию абразивного круга.
8. Осмотрите устанавливаемый абразивный
круг и произведите его звуковое
тестирование. Не устанавливайте
поврежденный круг.
9. Установите на место внутренний фланец,
круг (F), внешний фланец (E) и наверните
гайку (D) на шпиндель. Затяните гайку.
Не перетягивайте гайку; это может привести к
образованию трещин на круге.
Примечание: Внутренний фланец имеет
больший посадочный диаметр (32 мм), по
сравнению с внешним фланцем.
Устанавливайте их точно на свои места.
10. Установите на место защиту.
Отрегулируйте зазоры между подручником и
кругом, защитой и кругом (1,6 мм в обоих
случаях).
7.3 Балансировка круга
На отключенном от сети питания станке и с
ослабленной гайкой шпинделя, прокручивайте
круги вручную, наблюдая за их вращением.
Абразивный круг хорошо сбалансирован,
если:
1. Внешняя (лицевая) его поверхность
выглядит ровной и круглой при вращении, что
означает, что круг вращается соосно
шпинделю.
2. Отсутствует боковое биение.
Оператор, который не жалеет времени на
тщательную регулировку, будет вознагражден
безупречным вращением круга и точной
обработкой деталей.
Если внешний край круга вращается не
соосно шпинделю, попробуйте сместить круг
плотнее к центральной оси шпинделя, перед
тем, как затянуть гайку.
Другим методом устранения дисбаланса
является использование устройства для
правки круга. «Правка» подразумевает снятие
существующего верхнего слоя абразивного
материала. Устройство для правки также
выравнивает рабочую поверхность круга,
делая ее параллельной подручнику и
идеальной для обработки детали.
Правильное использование устройства для
правки устраняет точечное касание при
обработке, обеспечивает соосное вращение
круга относительно шпинделя и
минимизирует вибрацию.
7.4 Устранение бокового биения
Настольные заточные станки серии IBG
имеют большие фланцы после механической
обработки, которые делают боковое биение
маловероятным при использовании
качественных кругов. Если боковое биение
все же проявляется:
