5
3.3 Комплект поставки
300 мм подручник
Удлинитель подручника
150 мм планшайба
Четырехзубцовый поводковый
патрон и выколотка
Переходник шпинделя M33x3,5
Подвижный центр
Рабочие инструменты
Набор инструментов для сборки
Инструкция по эксплуатации
Перечень запасных деталей

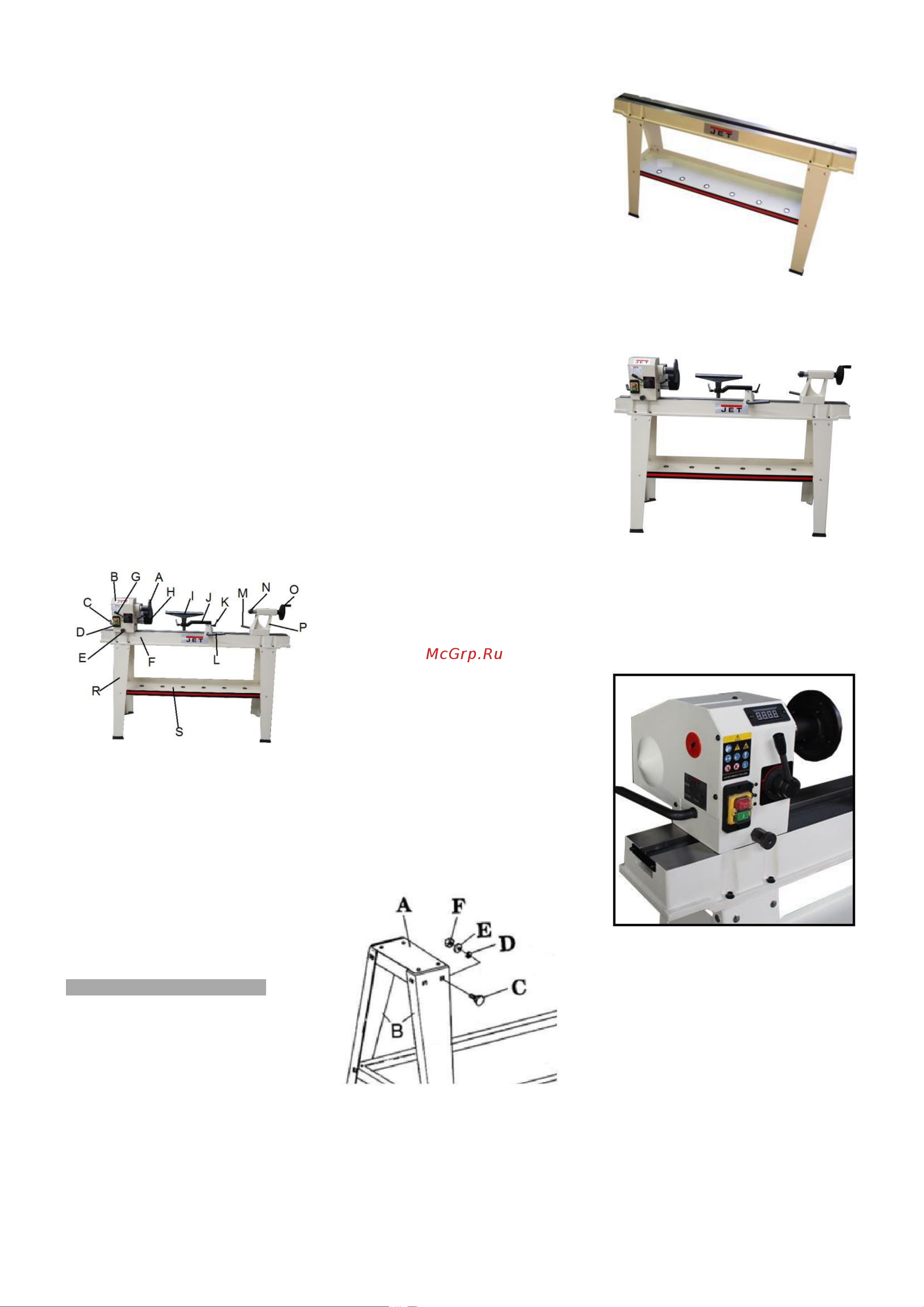

3.4 Основные узлы станка
A ............. Планшайба
B ............. Передняя бабка
C ............. Рукоятка фиксации
передней бабки
D ............. Переключатель
E ............. Стопорный штифт для
фиксации положения передней
бабки
F ............. Станина
G ............. Рукоятка переключения
частоты вращения шпинделя
H ............. Двигатель
I ............... Подручник
J .............. Удлинитель подручника
Рис. 1
K ............. Ручка фиксации
подручника в опоре
L .............. Рукоятка фиксации опоры
подручника на станине
M ............. Стержень задней бабки
N ............. Подвижный центр
O ............. Маховик пиноли
P ............. Задняя бабка
R ............. Опора
S ............. Плита опоры
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок спроектирован для работы в
закрытом помещении и должен быть
установлен на прочную и ровную
поверхность.
При необходимости станок можно
прикрутить болтами.
Для удобства упаковки станок
поставляется частично
разобранным.
4.2 Сборка
Если во время распаковки вы
обнаружили повреждения
вследствие транспортировки,
незамедлительно сообщите об этом
вашему поставщику. Не включайте
станок!
Утилизируйте упаковочный материал
в соответствии с требованиями
охраны окружающей среды.
Очистите поверхности станка от
антикоррозийного средства с
помощью мягкого растворителя.
Присоединение стоек:
При присоединении стоек передняя
и задняя бабки, а также подручник
должны быть сняты со станка.
Прикрутите верхнюю часть опоры (А)
к стойке (В) с помощью трех болтов
M8x16 (С), трех плоских шайб 8 (D),
трех контршайб 8 (Е) и трех
шестигранных гаек М8 (F). Верхняя
часть опоры должна быть помещена
внутри стойки (Рис. 2).
Аналогичным образом прикрутите
вторую стойку.
Установите собранную опору на
место эксплуатации станка,
поверхность должна быть твердой и
ровной.
С помощью второго человека
осторожно поднимите станину станка
и установите ее на опору.
Примечание: проследите, чтобы
передняя бабка установлена на край
станины с переключателями.
Примечание: перед установкой
станины на опору заведите шнур
двигателя через отверстие в ее
верхней части.
Рис. 2
Установите переднюю бабку,
заднюю бабку и подручник (Рис. 3).
Рис. 3
Дисплей вывода оборотов
шпинделя:
Частота вращения шпинделя
отображается в оборотах в минуту
(об/мин).
Рис. 3А
4.3 Подключение к электросети
Работы по подключению станка к
электросети, а также любые
используемые удлинительные
провода должны соответствовать
действующим нормам и правилам.
Напряжение сети должно
соответствовать информации на
табличке станка.
