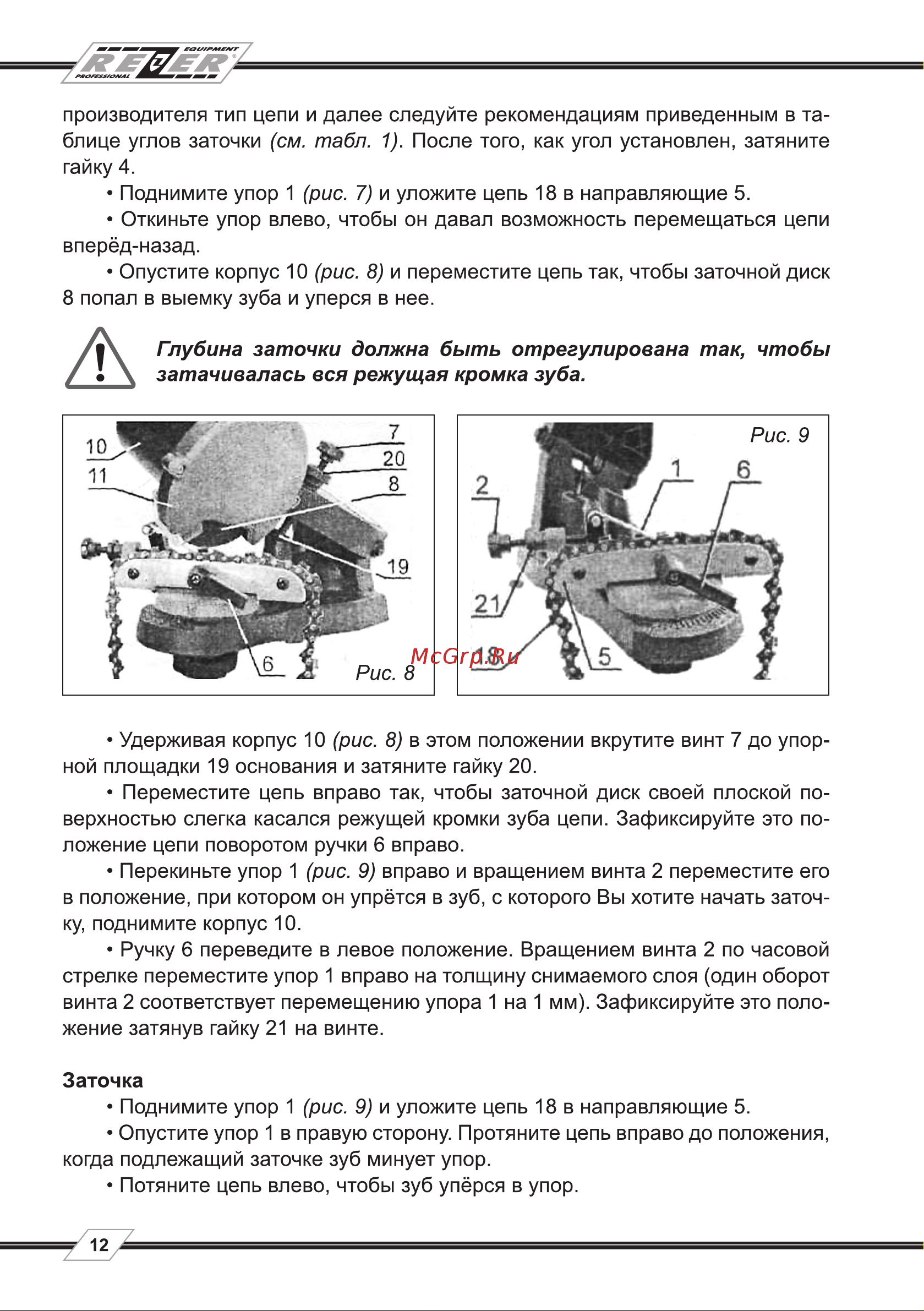

производителя тип цепи и далее следуйте рекомендациям приведенным в та блице углов заточки см табл 1 После того как угол установлен затяните гайку 4 Поднимите упор 1 рис 7 и уложите цепь 18 в направляющие 5 Откиньте упор влево чтобы он давал возможность перемещаться цепи вперёд назад Опустите корпус 10 рис 8 и переместите цепь так чтобы заточной диск 8 попал в выемку зуба и уперся в нее А Глубина заточки должна быть отрегулирована так чтобы затачивалась вся режущая кромка зуба Удерживая корпус 10 рис 8 в этом положении вкрутите винт 7 до упор ной площадки 19 основания и затяните гайку 20 Переместите цепь вправо так чтобы заточной диск своей плоской по верхностью слегка касался режущей кромки зуба цепи Зафиксируйте это по ложение цепи поворотом ручки 6 вправо Перекиньте упор 1 рис 9 вправо и вращением винта 2 переместите его в положение при котором он упрётся в зуб с которого Вы хотите начать заточ ку поднимите корпус 10 Ручку 6 переведите в левое положение Вращением винта 2 по часовой стрелке переместите упор 1 вправо на толщину снимаемого слоя один оборот винта 2 соответствует перемещению упора 1 на 1 мм Зафиксируйте это поло жение затянув гайку 21 на винте Заточка Поднимите упор 1 рис 9 и уложите цепь 18 в направляющие 5 Опустите упор 1 в правую сторону Протяните цепь вправо до положения когда подлежащий заточке зуб минует упор Потяните цепь влево чтобы зуб упёрся в упор
