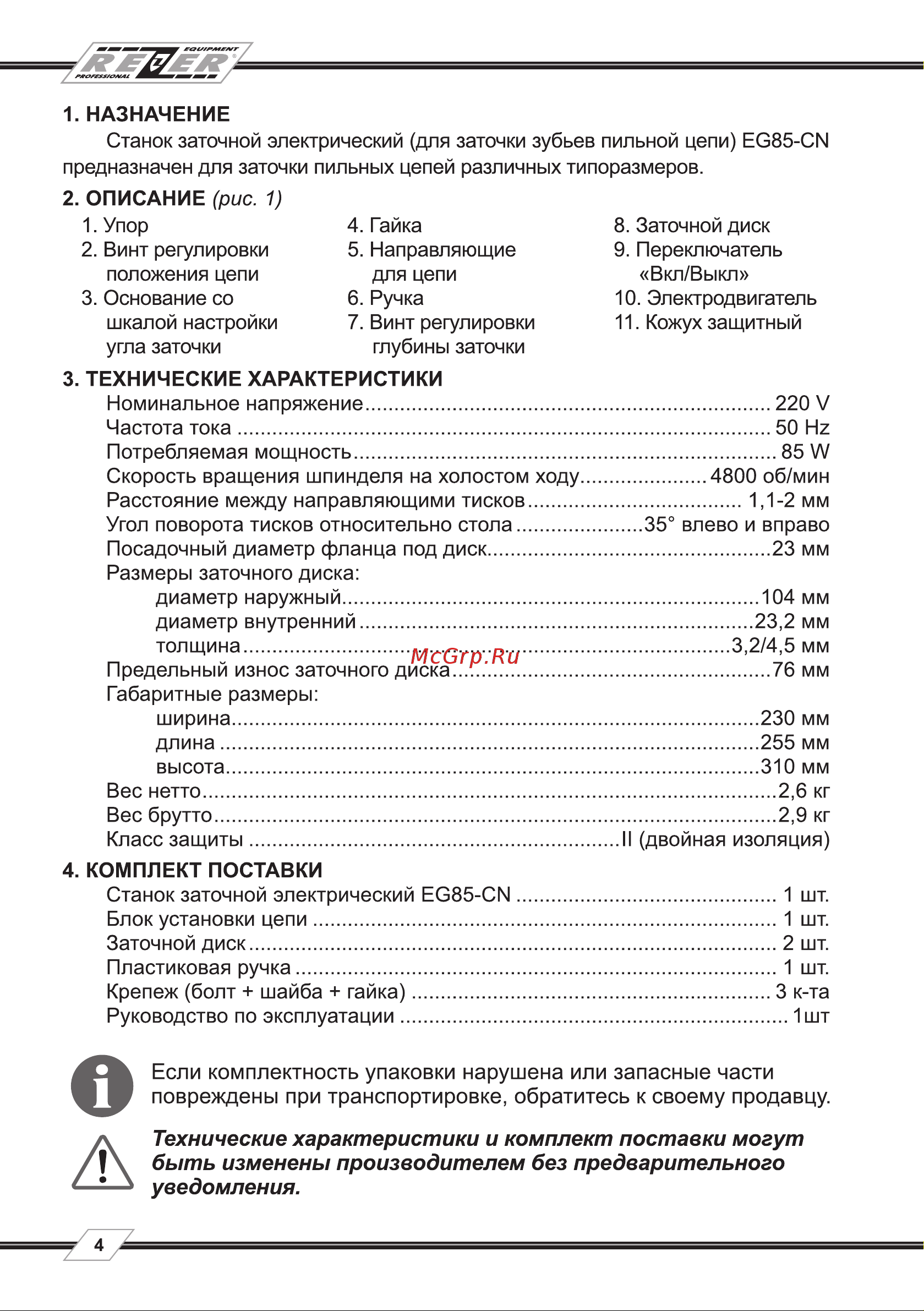

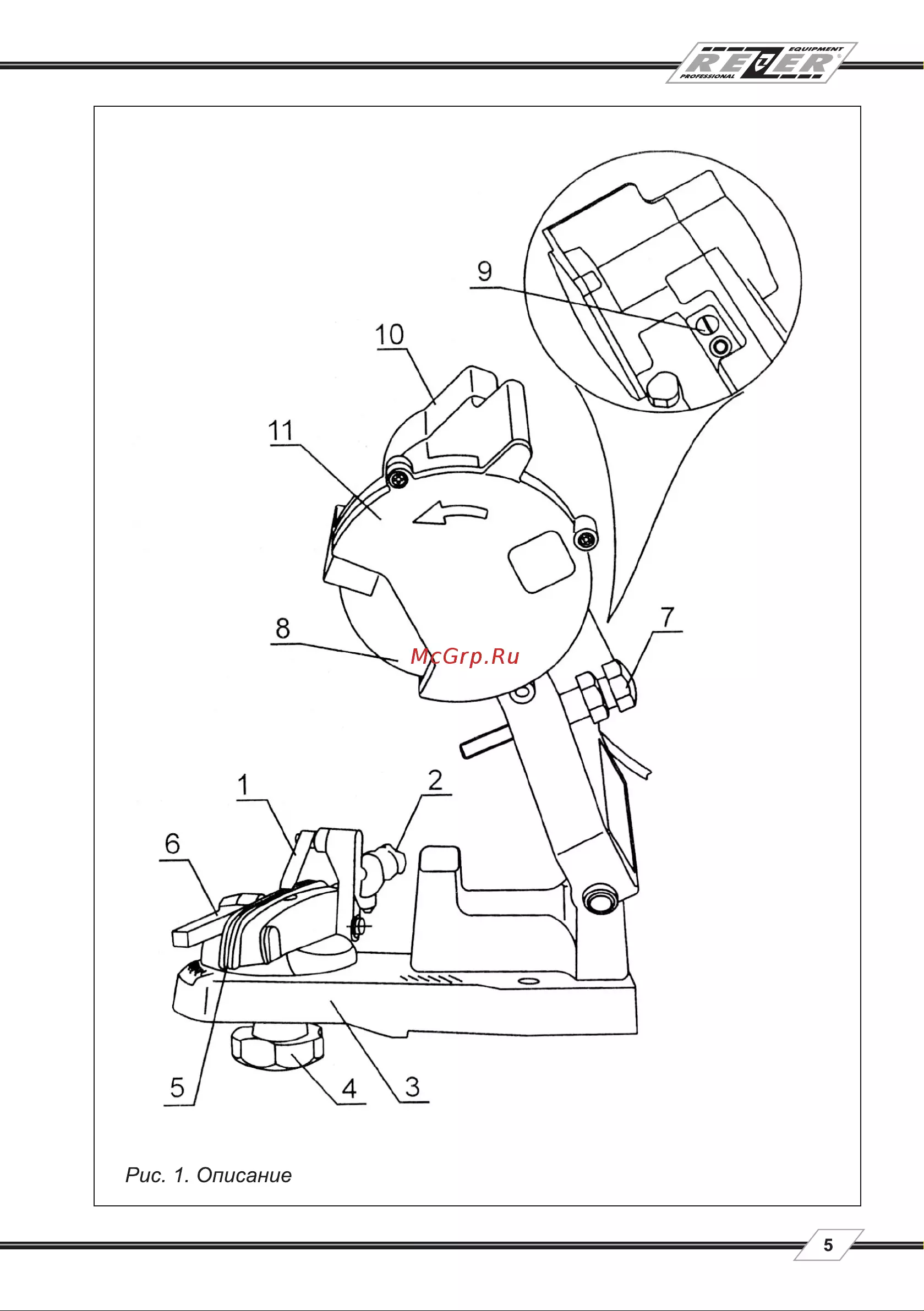

1 НАЗНАЧЕНИЕ Станок заточной электрический для заточки зубьев пильной цепи ЕС85 СЫ предназначен для заточки пильных цепей различных типоразмеров 2 ОПИСАНИЕ рис 1 1 Упор 2 Винт регулировки положения цепи 3 Основание со шкалой настройки угла заточки 4 Гайка 5 Направляющие для цепи 6 Ручка 7 Винт регулировки глубины заточки 8 Заточной диск 9 Переключатель Вкл Выкл 10 Электродвигатель 11 Кожух защитный 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение 220V Частота тока 50Нг Потребляемая мощность 85W Скорость вращения шпинделя на холостом ходу 4800 об мин Расстояние между направляющими тисков 1 1 2 мм Угол поворота тисков относительно стола 35 влево и вправо Посадочный диаметр фланца под диск 23 мм Размеры заточного диска диаметр наружный 104мм диаметр внутренний 23 2мм толщина 3 2 4 5 мм Предельный износ заточного диска 76мм Габаритные размеры ширина 230мм длина 255мм высота 310мм Вес нетто 2 6 кг Вес брутто 2 9 кг Класс защиты II двойная изоляция 4 КОМПЛЕКТ ПОСТАВКИ Станок заточной электрический ЕС85 СЫ 1шт Блок установки цепи 1шт Заточной диск 2шт Пластиковая ручка 1шт Крепеж болт шайба гайка 3 к та Руководство по эксплуатации 1шт О 4 Если комплектность упаковки нарушена или запасные части повреждены при транспортировке обратитесь к своему продавцу Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
