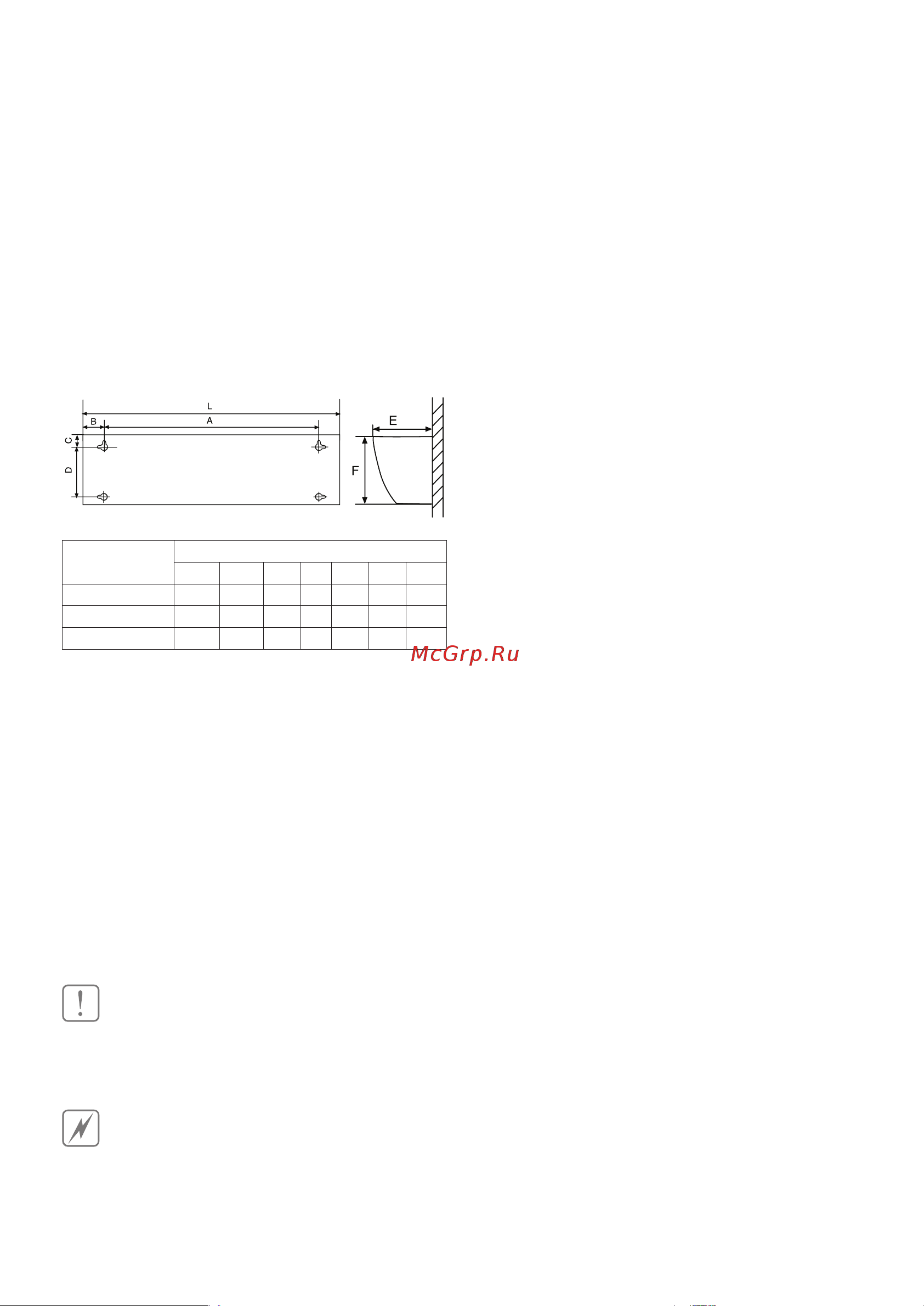

Монтаж завесы на крепежные отверстия

В задней стенке корпуса завесы имеются пазы

для установки завесы. За эти пазы завеса наве-

шивается на предварительно вмонтированный в

стену крепеж. В качестве крепежа рекомендуют-

ся шурупы или болты с диаметром шляпки от 9 до

11 мм. Установочные размеры завес приведены

ниже.

Завесаустанавливаетсякакможноближекверх-

ней стороне проема, при этом необходимо вы-

держать расстояние между верхней стенкой кор-

пуса и потолком не менее 100 мм.

Модели

завес

Размеры, мм

L A В С D E F

ВHC-H10A-PS 1120 650 235 40 200 295 285

ВHC-H15A-PS 1527 1057 235 40 200 295 285

ВHC-H20A-PS 2020 1450 285 40 200 295 285

Подключение к электрической сети

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с «Правилами устройства электроустановок».

Автоматический выключатель сети потребителя

должен обеспечивать полное снятие питающего

напряжения с изделия.

При подключении использовать трехжильный ка-

бель с минимальным сечением 1 мм

по медному

проводнику. При монтаже производить полную

фиксацию кабельным вводом питающего кабеля.

Электрическая сеть,ккоторойбудетподключена

завеса, должна обеспечивать защиту изделия от

перегрузок и токов короткого замыкания.

ВНИМАНИЕ!

Запрещается подсоединение шины заземления к

водопроводной трубе, линии газоснабжения, мол-

ниеотводу, телефонной или антенной сети.

ОС ТО РОЖ НО!

Обязательно должно быть обеспечено заземле-

ние завесы.

Далее приведены электрические схемы завес.
