12
Deutsch

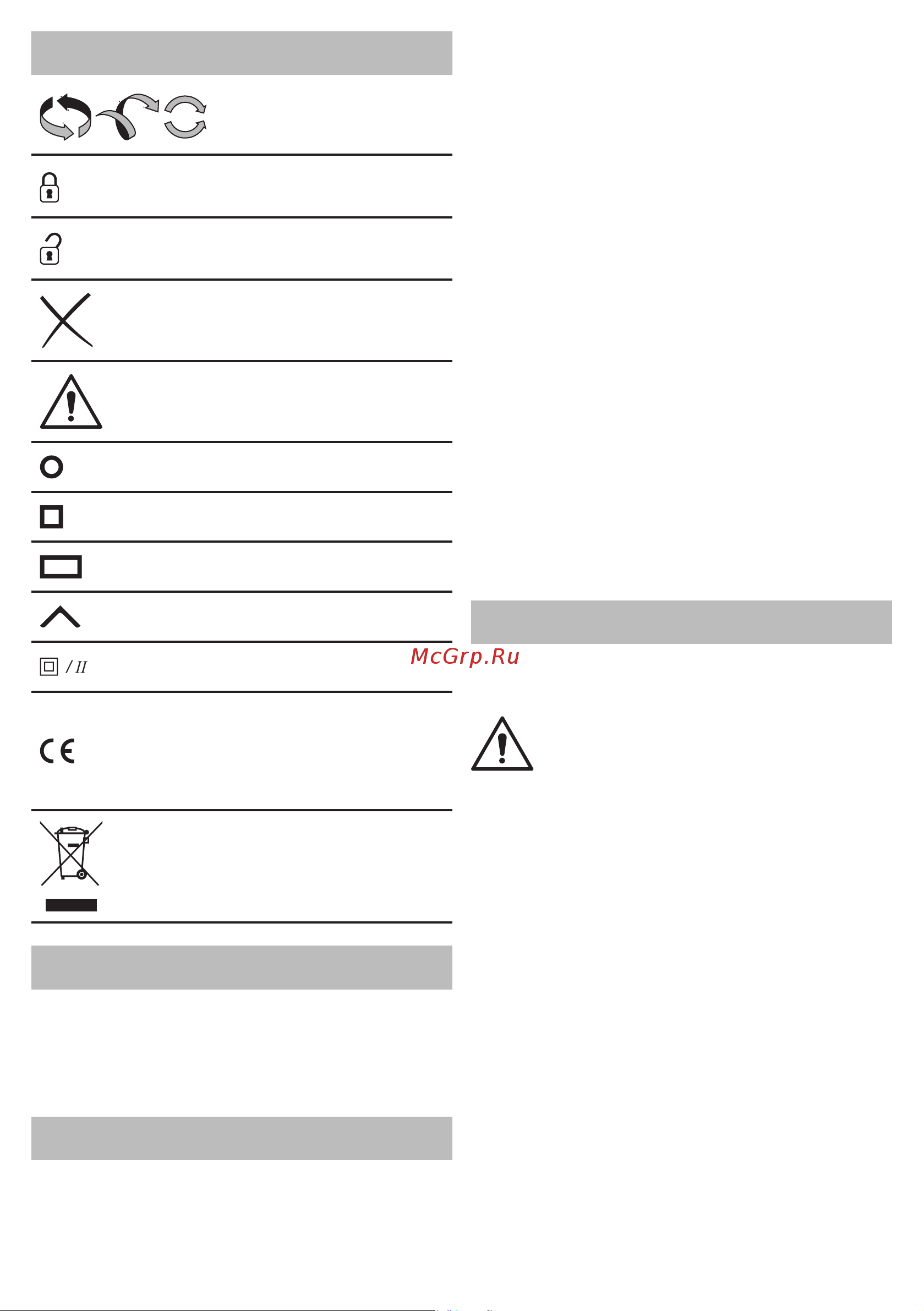

Symbol Bedeutung
Umdrehungsrichtung�
Geschlossen�
Offen�
Verboten�
Achtung� Wichtig�
Rundes Rohr Werkstück�
Quadratisches Rohr Werk-
stück�
Rechteckrohr Werkstück�
Werkstück mit gleichwinkli-
gen Seiten�
Doppelte Isolier- / Schutz-
klasse�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforder-
ungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch DWT
Das Elektrowerkzeug ist für den Trockenschnitt von
Metall-Werkstücken, Ausschnitten, Rohren, etc� im
feststehenden Modus konzipiert�
Das Elektrowerkzeug ist nur für Rechtshänder konzi-
piert�
1
Elektrowerkzeug
Einzelteile
Lüftungsschlitze
2 Gehäuse
3 Tragegriff
4 Schutzabdeckung
5 Entsperr-Taste
6 Ein- / Ausschalter
7 Griff
8 Spindelsperre
9 Schutzabdeckung
10 Schneidscheibe *
11 Basisplatte
12 Justierbolzen
13 Justierstop
14 Rotationsstop
15 Leitspindel
16 Kipphebel
17 Klemmhebel
18 Schraube
19 Montagebuchse *
20 Inbusschlüssel *
21 Sperrgriff (zum Transport)
22 Schnitttiefen-Justierbolzen Feststellmutter
23 Schnitttiefen-Justierbolzen
24 Skala
25 Schneidscheiben-Justierbolzen
26 Innerer Flansch
27 Überwurfring (Gummi)
28 Spindel
29 Externer Flansch
30 Befestigungs-Flansch
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung
der Elektrowerkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
Transport Position (siehe Abb. 1)
Das Elektrowerkzeug kann nur bei Positionierung für
Transport (Das Gehäuse nach unten gezogen und -
xiert) bewegt werden� Beim Transport darf das Elekt-
rowerkzeug nur am Tragegriff 3 oder unter der Basis-
platte 11 gehalten werden�
Vor Arbeitsbeginn positionieren Sie das Elektrowerk-
zeug für die Arbeit�
• Drücken Sie leicht den Griff 7�
• Drehen Sie den Hebel 21 wie in Abb� 1 gezeigt�
• Heben Sie das Gehäuse sanft an�
• Um das Elektrowerkzeug für den Transport zu posi-
tionieren führen Sie die angegebenen Schritte in um-
gekehrter Reihenfolge aus�
Anpassen der Schnitttiefe (siehe Abb. 2)
Passen Sie die Schnitttiefe mit Hilfe des Bolzens 23
und der Feststellmutter 22 so an, dass die Schneid-
scheibe 10 in ihrer niedrigsten Position keine Bauteile
des Elektrowerkzeugs berührt (siehe Abb� 2)�
• Lösen Sie die Feststellmutter 22�
• Passen Sie die Schnitttiefe an indem Sie den Bol-
zen 23 rein- oder rausdrehen�
• Ziehen Sie die Feststellmutter 22 an�
