Удалить из вход-

ного и выходного

отверстий монолит-

ного блока фильтра

две силиконовые

заглушки.

Вставить угловые

втулки с фитинга-

ми в входное и вы-

ходное посадочные

отверстия монолит-

ного блока до упо-

ра и зафиксировать

сверху зажимами до

характерного щелчка.

Внимание! Вставляйте втулку в отверстие

вращательными движениями и следите

за тем, чтобы уплотнительное кольцо на

втулке не было замято или удалено из

своего паза. При правильной фиксации

защелки втулка с фитингом не должна

проворачиваться в посадочном отверстии.

Для моделей EU310/EU312/EU320

1. Извлечь из зажимовклипс водоочи-

стителя постфильтр, освободить его от

технологической упаковки, снять за-

щитные крышки и колпачки.

2. Установить постфильтр в зажимы

клипсы водоочистителя с соблюдени-

ем направления потока, подсоединить

угловые фитинги из комплекта постав-

ки к входному и выходному патрубкам

постфильтра.

3. Соединить отрезком пластиковой труб-

ки длиной 15 см (входит в комплект по-

ставки) выходной фитинг монолитного

блока и входной фитинг постфильтра.

Процедура подключения фитингов к па-

трубкам постфильтра и трубок к фитингам

описана в разделе “Подключение шлан-

гов к фитингам”.

■

Собрать с по-

мощью входящей в

ком плект поставки

пластиковой труб-

ки систему «ма-

гистраль – корпус

фильтра – кран» в

соответ ствии с схе-

мой подключения на стр. 3.

При монтаже пла стиковая трубка (шланг)

разреза ется на две ча сти (длина частей

выбирается на месте). Одним от резком

соединяют шаровый кран (2) с входным

фитингом монолитного блока фильтра (1).

Вто рым отрезком со единяют:

■

для моделей EU200/EU300/EU305 

выходной фитинг монолитного блока

фильтра с краном для чи стой воды (3);

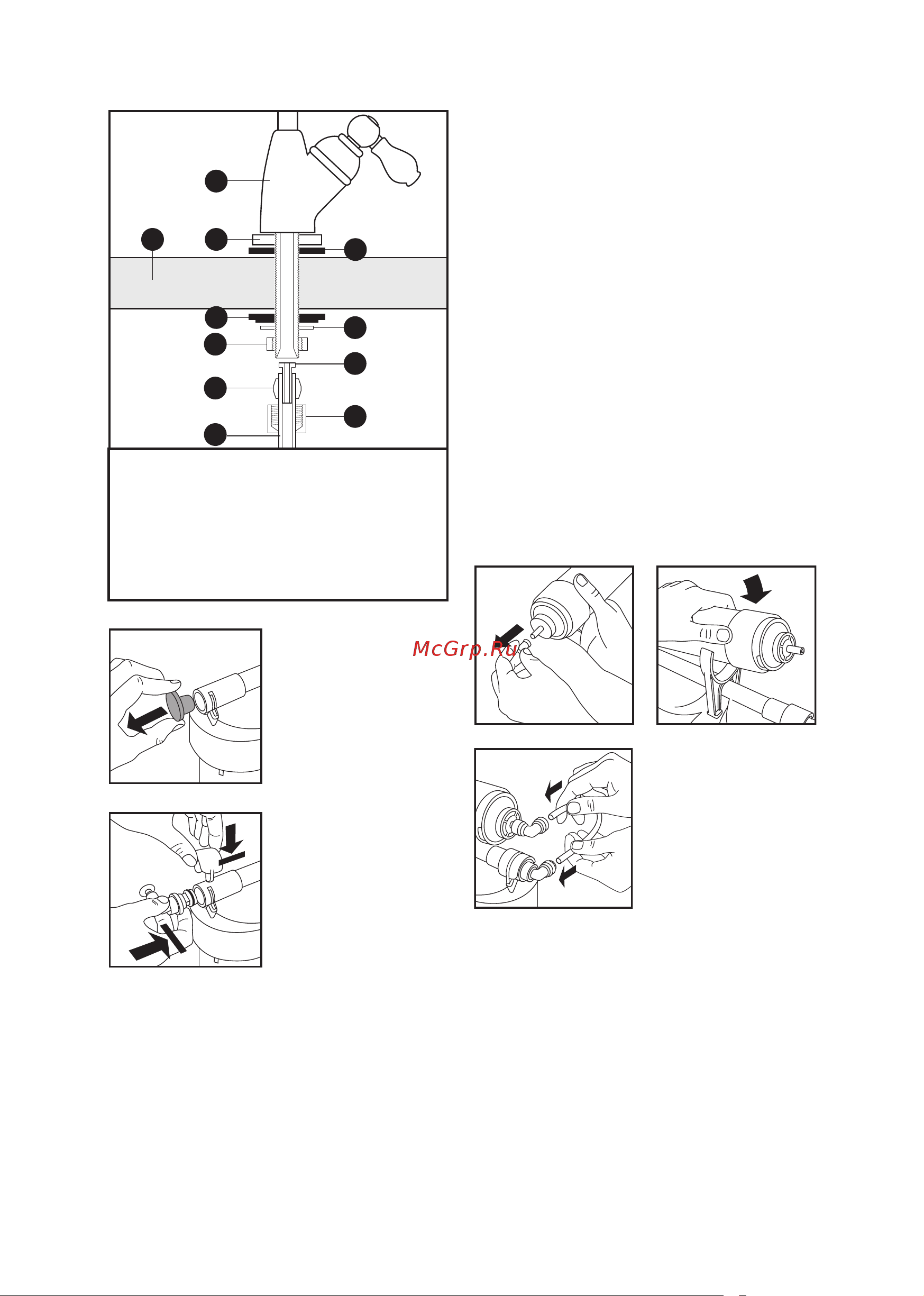

1 кран для чистой воды; 2  диск

подставка; 3  резиновая опора;

4  мойка / столешница; 5  прижим-

ное крепление; 6  шайба; 7  гайка;

8  вставка; 9  обжимное кольцо;

10  гайка; 11  пластиковая трубка.
