 Изделие имеет входные и выходные монтажные схемы или терминалы. Терминал с маркировкой

«Input» (вход) является входным и должен соединяться с соответствующим питающим проводом.

Терминал с маркировкой «Output» (выход) является выходным и должен соединяться с

соответствующими нагрузками. Провод на выходе с пометкой « + » соединяется с положительным

проводом нагрузки, а провод на выходе с пометкой « - » - с отрицательным проводом нагрузки.

ВАЖНО: подача напряжения сети 220 В (перем.) на выходные провода обязательно приведёт к

выходу блока питания из строя!

 Подключение к сети питания производится в соответствии со схемой подключения:

 Для объектов (электроустановок), в которых применён принцип глухозаземлённой нейтрали

(Рисунок 2)*:

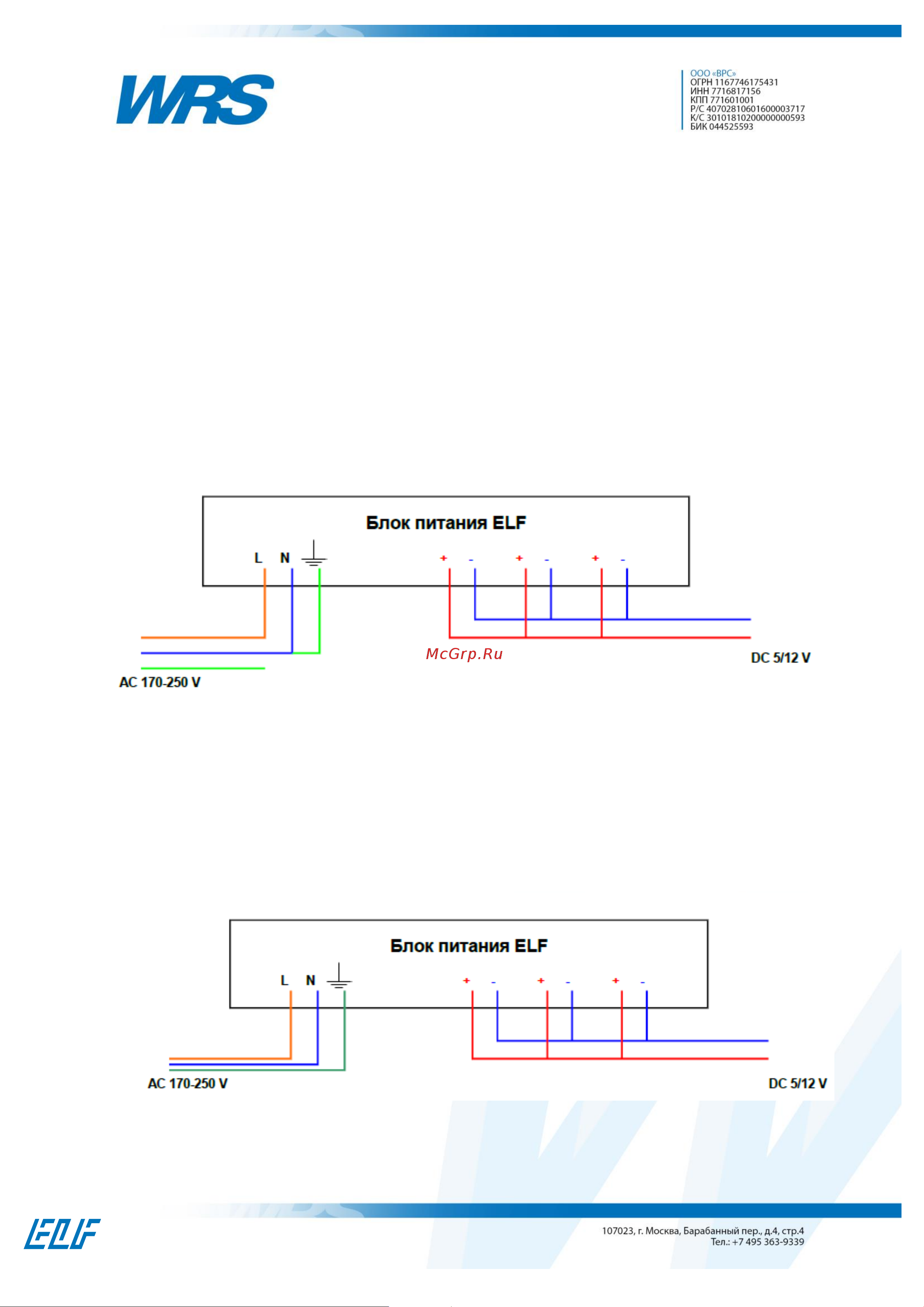

Рисунок 2.

ВАЖНО: При данном способе подключения заземляющий провод объединяется с нулевым про-

водом на входном терминале изделия и подсоединяются к нулевому проводу линии связи, предназна-

ченной для подачи напряжения питания на изделие. Заземляющий провод линии связи, предназначен-

ной для подачи напряжения питания на изделие, обрезается и изолируется.

 Для объектов (электроустановок), в которых применён принцип изолированной нейтрали

(Рисунок 3)*:

Рисунок 3.
