Уважаемый покупатель!
Вы приобрели слесарные поворотные тиски, изго-
товленные в КНР под контролем российских специ-
алистов по заказу ООО «ЭНКОР-Инструмент-
Воронеж».
Перед вводом в эксплуатацию тисков внимательно и
до конца прочтите настоящее руководство по
эксплуатации и сохраните его на весь срок
использования слесарных поворотных тисков.
1. НАЗНАЧЕНИЕ
Слесарные поворотные тиски далее (тиски) - приспособление, предназначенное для установки и закрепления
заготовки при выполнении слесарных, сборочных и подобных работ. Тиски закрепляются на верстаке (рабочем столе).
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приведены в табл. 1.
Таблица 1
Наименование параметра
Арт. 20084
Арт. 20085
Арт. 20086
Ширина рабочих губок, мм
100
125
150
Высота губок, мм
20
20
20
Ход подвижной губки (зев), мм
120
150
170
Глубина зева, мм
65
75
90
Размер наковальни, мм
68×70
90×91
110×110
Масса, кг
7
13,5
17
В связи с постоянным совершенствованием техниче-
ских характеристик изделий, оставляем за собой право
вносить изменения в конструкцию и комплектность.
При необходимости информация об этом будет
прилагаться отдельным листом.

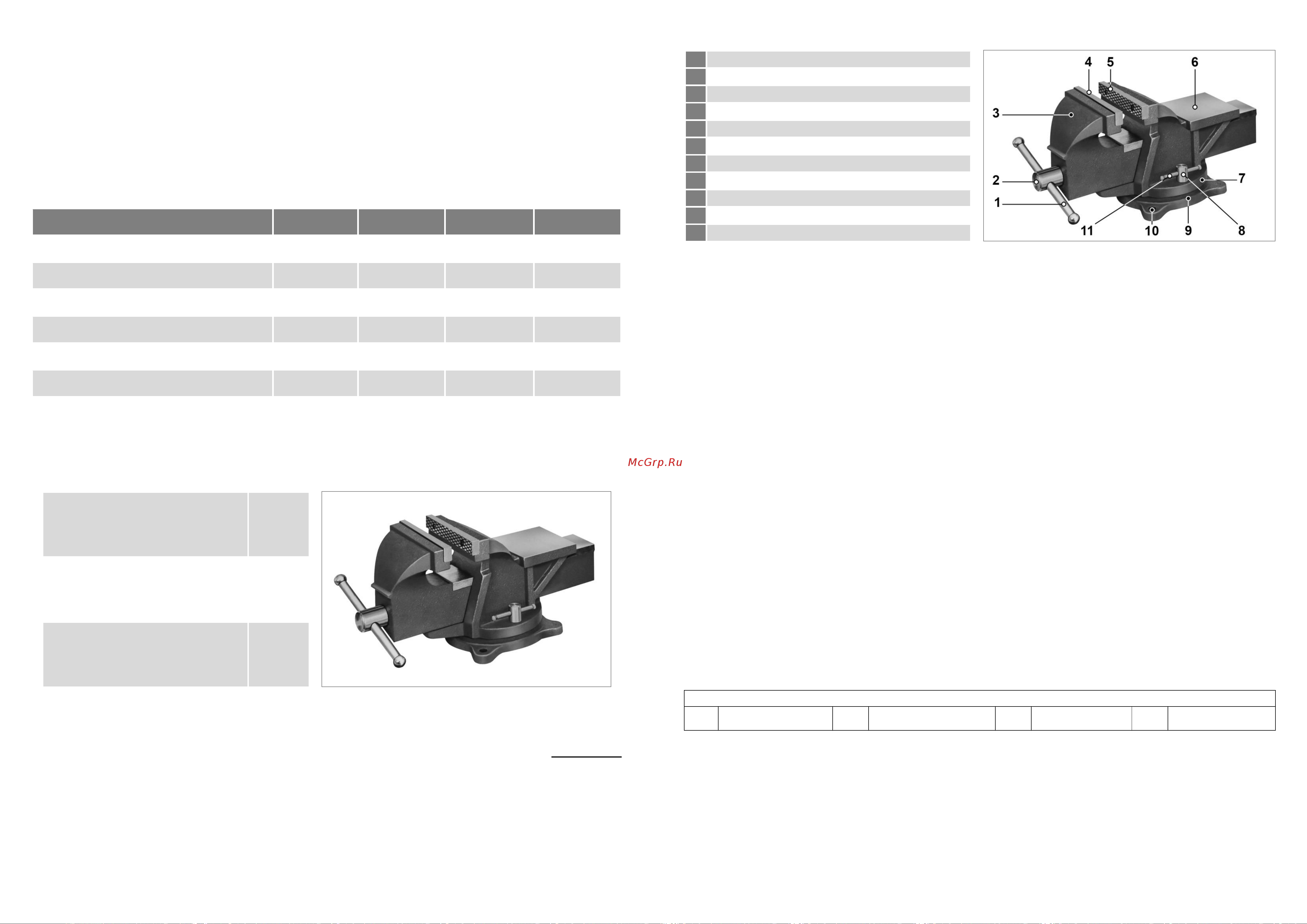

3. КОМПЛЕКТНОСТЬ (Рис. 1)
В комплект поставки входит (Рис. 1):
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед началом работы внимательно
изучите руководство по эксплуатации и указания по
технике безопасности выполнения намеченных работ.
4.1. Тиски должны быть исправными, чистыми, сухими
и надёжно закреплены на верстаке или рабочем столе.
Во избежание налипания опилок перед началом рабо-
ты протрите тиски насухо.
4.2. Надёжно закрепите обрабатываемую заготовку в
тисках. Устанавливайте заготовку по центру губок тис-
ков, при зажатии заготовки губки должны быть парал-
лельны (не перекашивайте).
4.3. Не используйте тиски с повреждёнными губками,
что не обеспечивает надёжное крепление заготовки.
4.4. При закреплении заготовки в тисках запрещается
использовать удлинители ручки ходового винта.
4.5. Запрещается вносить любые изменения в кон-
струкцию, предусмотренную заводом- изготовителем.
ВНИМАНИЕ! Невыполнение правил техники безопас-
ности может стать причиной тяжелой травмы.
Тиски поворотные
1 шт.
Рис. 1
Упаковка
1 шт.
Руководство по эксплуатации
1 экз.
5. УСТРОЙСТВО ТИСКОВ (Рис. 2)
6. УСТАНОВКА ТИСКОВ, ЗАКРЕПЛЕНИЕ ЗАГОТОВКИ (Рис. 2)
6.1. Установите тиски на равной и прочной поверхности
верстака (рабочего стола). Произведите разметку и
просверлите отверстия для крепления тисков.
6.2. Через отверстия основания (10) прочно закрепите
тиски болтами на поверхности верстака.
6.3. Закрепление заготовки производится ручным усилием
оператора - вращением ручки (1) ходового винта (2).
6.4. Для поворота тисков необходимо ослабить винт
фиксации (8), установить поворотный блок (7) в необ-
ходимом положении положение надёжно закрепите
ручкой (11) винта фиксации (8).
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Оберегайте тиски от механических повреждений.
7.2. После окончания работы очищайте тиски от стружки.
7.3. Периодически смазывайте все сопрягаемые по-
верхности и резьбу ходового винта (2), Рис. 2.
7.4. Не допускайте попадания на резьбовые детали
тисков абразивных материалов.
7.5. Храните и транспортируйте тиски чистыми и сма-
занными машинным маслом, обёрнутыми в промас-
ленную бумагу или полиэтилен, в оригинальной упаковке.
При хранении и транспортировке тисков не допускайте
падений, ударов и попадания на них жидкостей. Не
храните тиски в помещениях с агрессивными
веществами, жидкостями, газами.
8. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
8.1. Критериями предельного состояния тисков явля-
ются: износ резьбы ходового винта (не обеспечивает
надёжное закрепление заготовки) или трещина в ме-
таллоконструкции.
8.2. Тиски и их детали, вышедшие из строя и не подле-
жащие ремонту, необходимо сдавать на специальные
приёмные пункты по утилизации. Не выбрасывайте
вышедшие из строя узлы и детали в бытовые отходы.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «ЭНКОР-Инструмент-Воронеж» гарантирует
соответствие тисков требованиям технической
документации.
При соблюдении условий транспортировки, хранения и
эксплуатации гарантийный срок эксплуатации
слесарных поворотных тисков при продаже через
розничную сеть – 6 месяцев с даты продажи.
Назначенный срок службы – 5 лет.
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО. ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ,
ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (473)239-03-33; E-mail: opt@enkor.ru
10. ОТМЕТКА О ПРОДАЖЕ
Тиски слесарные поворотные модели
□
Арт. 20084
□
Арт. 20085
□
Арт. 20086
□
Арт. 20087
Заполняет торговое предприятие:
Дата продажи ________________________
(число, месяц прописью, год)
Штамп магазина______________________
Продавец ______________________________
(подпись или штамп)
1
Рукоятка ходового винта
Рис. 2
2
Винт ходовой
3
Подвижный блок
4
Губка тисков подвижная
5
Губка тисков неподвижная
6
Наковальня
7
Поворотный блок
8
Винт фиксации
9
Основание
10
Отверстие для крепления (3 шт.)
11
Ручка винта фиксации
