инструкция по эксплуатации станка JET мод. GHB-1330/DRO, GHB-1340A/DRO
7
Поддон для сбора стружки
Указатель резьбы
Подставка с регулируемыми опорами
Защитный экран патрона с концевым выклю-
чателем
2 невращающихся центра МК-3
Переходник МК-5/МК-3
Набор сменных шестерён
Масленка
Инструкция по эксплуатации
Деталировка
Сертификат точности

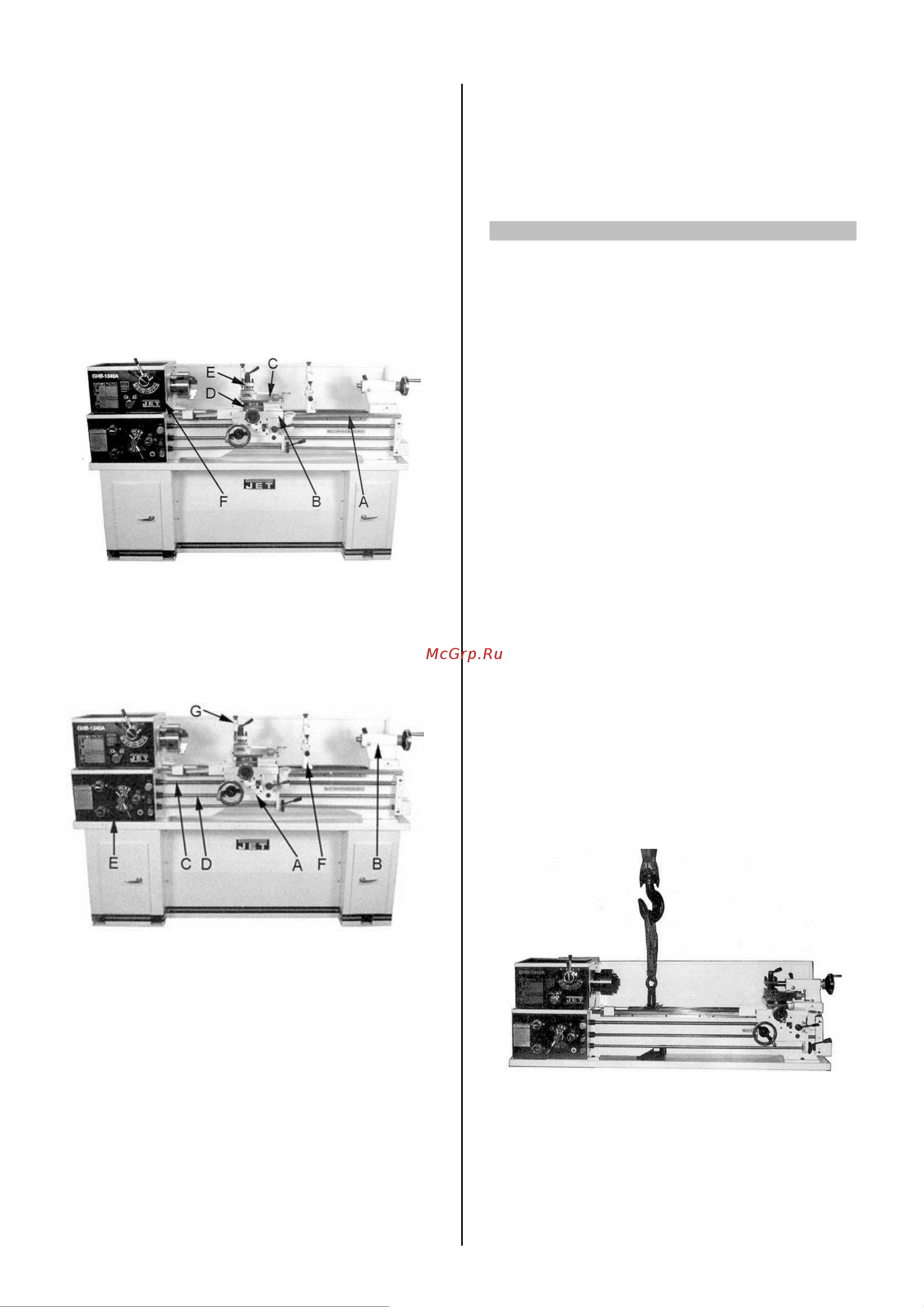

4.4 Описание станка
Рис.1
А….Станина станка
В….Продольные салазки суппорта
С… Верхние салазки
D….Поперечная каретка
Е….Четырехместный резцедержатель
F….Передняя бабка
Рис. 2
А…. Фартук суппорта
В…. Задняя бабка
С….Ходовой винт
D….Ходовой валик
Е….Механизм подачи
F.....Неподвижный люнет
G.....Подвижный люнет
ВНИМАНИЕ:
Если Вы приобрели модель станка, осна-
щенного Устройством Цифровой Индика-
ции (DRO), пожалуйста, воспользуйтесь
соответствующей инструкцией, которую
можно скачать с нашего сайта или обрати-
тесь к вашему продавцу.
4. Транспортировка и пуск в эксплуатацию
4.1.Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняй-
те станок при транспортировке от опрокиды-
вания.
Установка станка должна производиться в
закрытых помещениях, при этом являются
вполне достаточными условия обычной ма-
стерской.
4.2 Монтаж
Если Вы при распаковке обнаружили повре-
ждения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружаю-
щей среды.
Удаляйте защитную смазку от ржавчины с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на под-
доне.
Передвиньте продольные салазки суппорта и
заднюю бабку вправо.
Смонтируйте поставленное грузоподъемное
устройство на станине станка (смотри рис. 4).
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.
Рис. 4
Внимание: Станок очень тяжелый (650 кг)!
Следите за достаточной грузо-
подъемностью и рабочим состоя-
подъемного устройства.
Никогда не становитесь под висящим грузом.
