При покупке вытяжного зонта убедитесь:
- в нормальном функционировании зонта;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.
После хранения вытяжного зонта в холодном помещении или после перевозки в
зимних условиях перед включением в сеть необходимо выдержать его при комнатной
температуре (+18…+20°C) не менее 2 час. Перед установкой вытяжного зонта на
кухне внимательно ознакомьтесь с настоящим руководством.
Для эксплуатации зонта в режиме вытяжки рекомендуем приобрести полужесткий
гофрированный воздуховод (либо его аналоги) внутренним диаметром 150 мм и
соответствующую вентиляционную решетку.
Для эксплуатации зонта в режиме рециркуляции рекомендуем приобрести
угольные фильтры см. табл. 1).(
Зонт вытяжной работает в следующих режимах:
- в режиме “вытяжка” воздух выводится наружу.
- в режиме “рециркуляции” воздух очищается и поступает обратно в помещение.
-
-
Вниманию потребителей!
1 ОБЩИЕ УКАЗАНИЯ

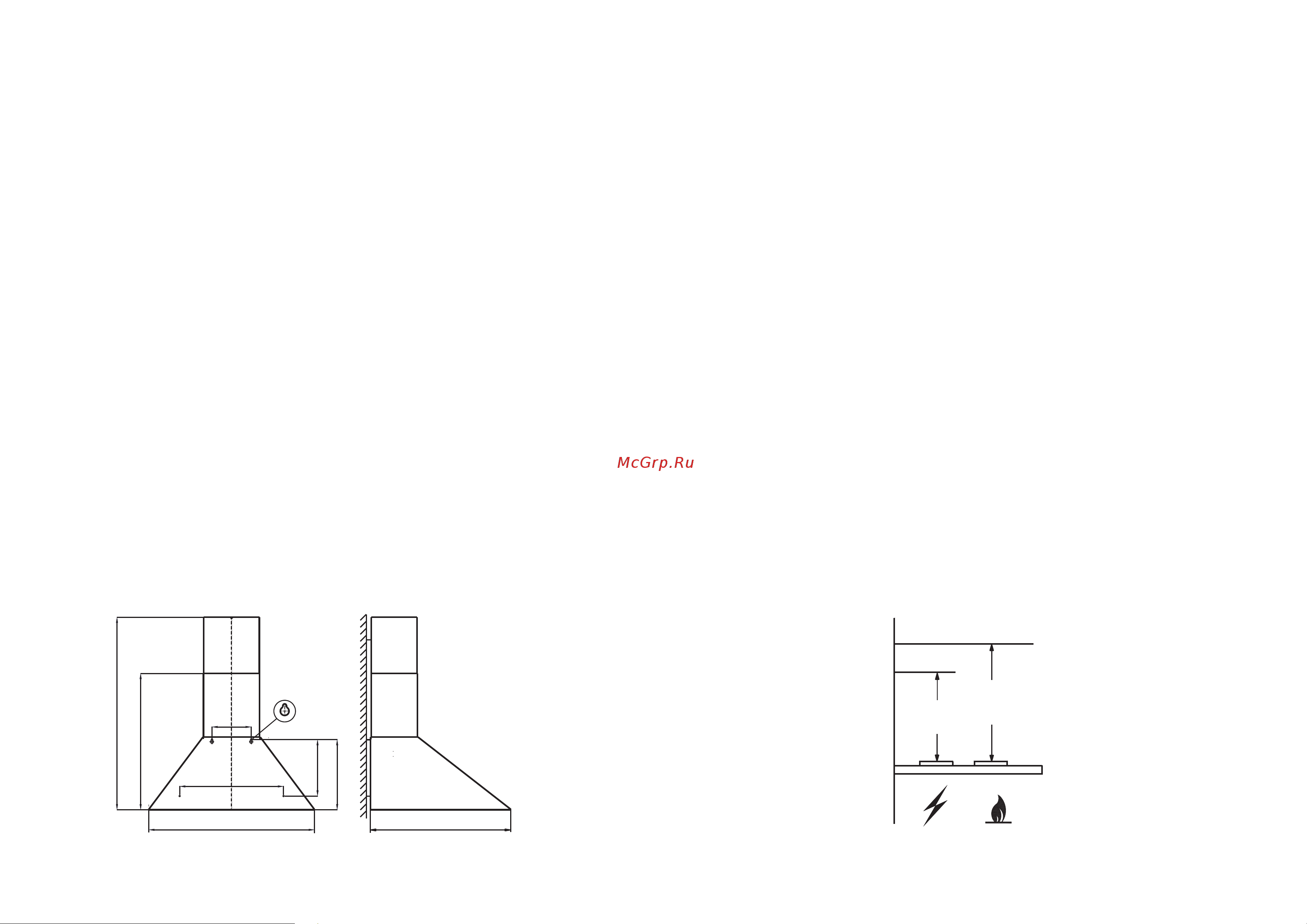

РИС. 1
1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для удаления
или очистки воздуха, поднимающегося от плиты в бытовых кухнях.
1.2 Зонт устанавливайте над плитой, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем
шуме от зонта в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной
длины и с наименьшим количеством изгибов.
Уменьшение диаметра воздуховода не
допускается.
1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,
расположенный на горловине вентилятора ( рис. 2), имеет свободный ход (легко
поднимается вверх и опускается).
1.5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное
поступление свежего воздуха в помещение.
1.6 Если зонт используется в режиме рециркуляции воздуха (с угольным фильтром),
то эксплуатация возможна без каких- либо ограничений
-5-
-8-
6.1 Крепление вытяжного зонта (рис.3):
- всегда устанавливайте зонт над центральной частью варочной панели;
- разметьте линию установки нижней части зонта над плитой рис. 1 ;
- разметьте осевую вертикальную линию по центру участка, предусмотренного
для установки зонта;
- разметьте центры отверстий для крепления зонта на стене согласно размеру
«А» так, чтобы размер «А» был поделен пополам относительно осевой линии;
- разметьте центры отверстий согласно размерам «Д» и «Б»;
- просверлите четыре отверстия для установки дюбелей 8 мм и забейте их.
Вверните два шурупа (размер «А»);
- перед установкой зонта снимите алюминиевый фильтр
;
- навесьте зонт через отверстия типа «замочная скважина» и дополнительно
закрепите двумя шурупами (размер «Б»). Установите фильтры на место.
Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с
зонтов из нержавеющей стали, пока Вы не убедитесь в его технической
исправности путем подключения к электрической сети и проверки всех
функций. Защитную пленку с зонтов вытяжных из нержавеющей стали
рекомендуется снимать после окончания монтажа.
Ø
- разметьте линию на расстоянии «Е» от нижней части зонта;
, для этого нажмите
на пружинный замок на фильтре и потяните фильтр вниз и на себя (рис. 4)
6 ПОДГОТОВКА К РАБОТЕ
Г
Ш
В
(В)
А
Б
Е
Д
Электроплита Газовая плита
Мин.
65 см
Мин.
75 см
1
2
3
4
5
6
7
1Ø8
11 Ø8
11 Ø8
- Вентилятор.
- Корпус.
- Переключатель.
- Лампы накаливания с патронодержателем.
- Стекла фонаря.
- Фильтр алюминиевый.
, 8 - Фальштруба верхняя, фальштруба нижняя.
9 - Кронштейн для крепления верхней фальштрубы.
10 1 - Дюбели и шурупы 4х30 для крепления зонта к стене.
2 3 - Дюбели и шурупы 4х30 для дополнительного крепления зонта.
4 5 - Дюбели и шурупы 4х30 для крепления кронштейна к стене.
16 - Винты самонарезающийе 3,5х11 для крепления верхней фальштрубы
,
,
,
РИС. 3
