Для установки рукоятки сцепления на руль необходимо:

вывернуть крепежный винт хомута рукоятки, отсоединить хомут от

рукоятки;

установить хомут на руль левый на расстоянии 200±10 мм от конца

руля;

затянуть крепежный винт из комплекта поставки хомута;

установить рукоятку на руль, совместив отверстие хомута и руко-

ятки под крепеж;

ввернуть винт с шайбой в совмещенные отверстия и затянуть от

руки до упора.

Перед началом работы установите трос сцепления на мотоблок,

для чего, зацепите пружину троса сцепления за отверстие на крон-

штейне, затем заведите оболочку троса с металлическим упором в

направляющую и зафиксируйте его в отверстии (рис.6).

Регулировка натяжения приводного ремня производится регули-

ровочным болтом в корпусе рукоятки сцепления. При выворачивании

регулировочного болта происходит натяжение ремня. По окончании

регулировки болт зафиксировать гайкой (рис.7).

Для обеспечения более надежной работы троса сцепления реко-

мендуется через каждые 25 часов работы или каждый сезон произво-

дить смазку троса в месте его фиксации в рукоятке и в месте контакта

троса с регулировочным болтом со стороны его резьбовой части (в

холодное время года моторным маслом, в теплое время – консистент-

ной смазкой типа ЛИТОЛ-24).

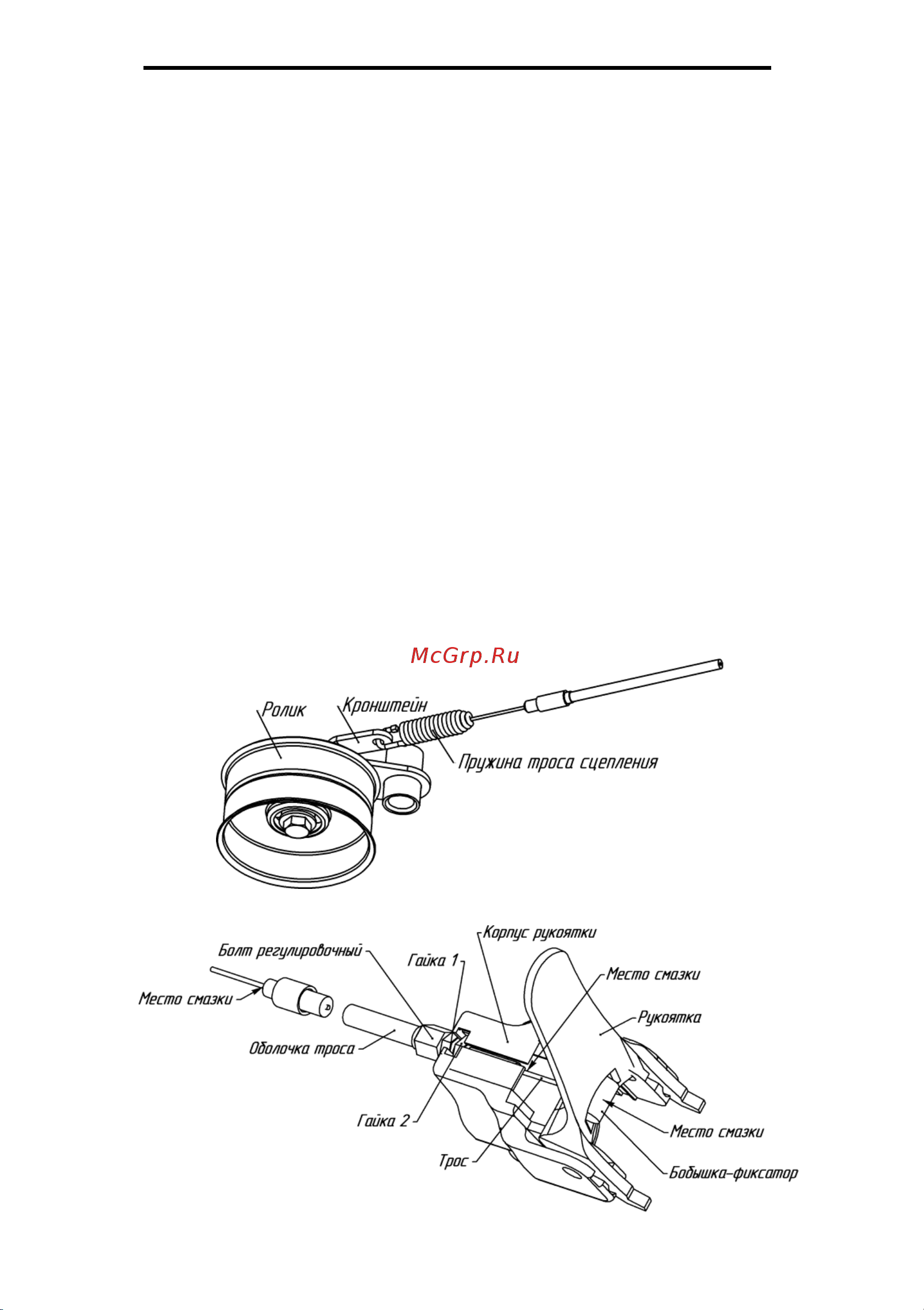

Рис.6. Схема зацепления троса сцепления с кронштейном

Рис.7. Заделка троса сцепления в рукоятке
