Вариант III:

Вариант IV:

Для приведения узла переключения передач в рабочее со-

стояние, необходимо:

Установить Рычаг переключения передач в отверстие на Рычаге

редуктора и зафиксировать его Шайбой (рис.5.). Завести Пружину в

зацепление сначала с Рычагом редуктора, затем с Рычагом переклю-

чения передач (рис.5.). Проверить наличие всех передач, если пере-

ключение передач работает не корректно, то необходимо:

–

отпустить Шурупы-саморезы до момента свободного перемеще-

ния Платы.

–

рычаг переключения передач влево (до упора) в положение, со-

ответствующее 1-ой передаче.

–

выставить Плату по Рычагу переключения передач (как показано

на рис.12) и зафиксировать её Шурупами-саморезами.

–

Проверить наличие всех передач.

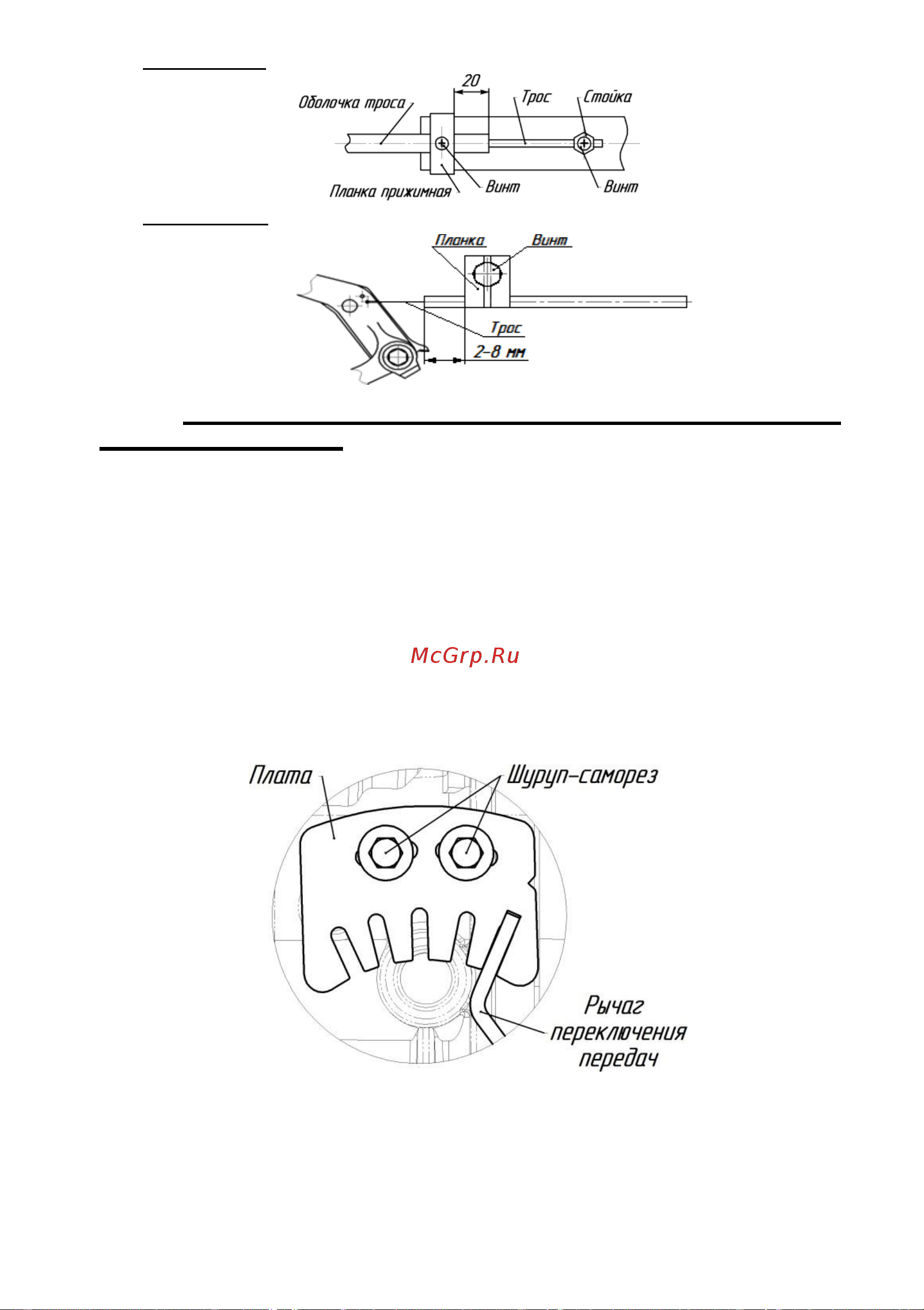

Рис.12. Настройка узла переключения передач

10.

Установить положение рулевой колонки и руля по высоте и

наклону для удобства выполнения определенной работы и надежно

закрепить их.

11.

Установить рукоятку переключения передач в нейтральное
