необходимости отрегулируйте натяжение ремня заднего хода 3 изменением

длины цепи 7, а ремня заднего хода 4 – уменьшением длины цепи 15.

Уменьшение длины цепи увеличивает натяжение ремня, а увеличение –

уменьшает.

6.1.3.5 Установите щиток 4 (рисунок 1) и закрепите его двумя

гайками и болтом.

6.1.3.6 На модификациях с рычагом переключения передач

(рисунок 10) установите удлинитель 1 с ручкой рычага передач 2 во втулку

рычага переключения передач 5 и, совместив отверстия, закрепите болтом 3 с

гайкой 4.

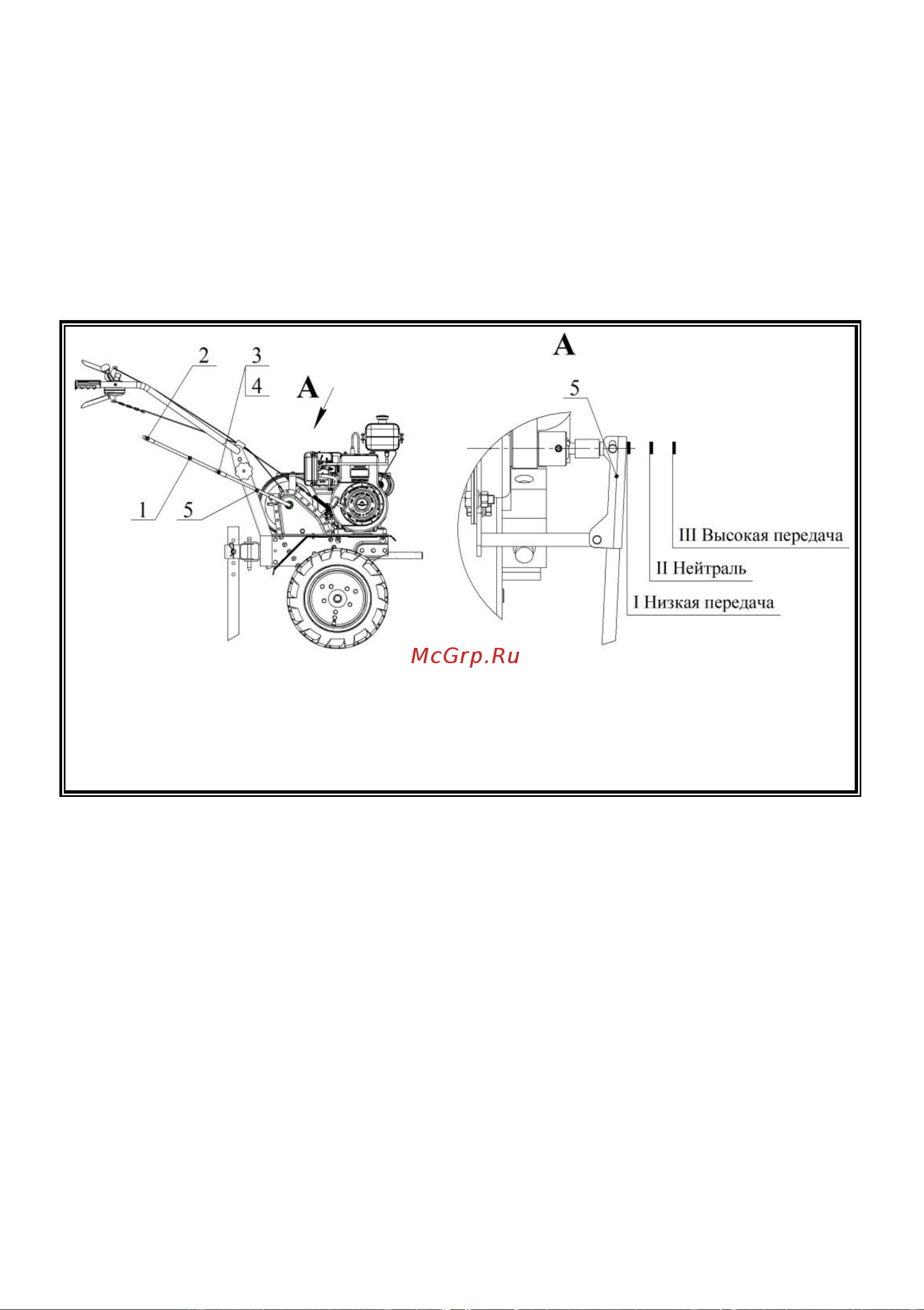

Рисунок 10 – Мотоблок с рычагом переключения передач

1 – удлинитель; 2 – ручка рычага передач; 3 – болт М4-6gх25.58.016

ГОСТ 7805-70; 4 – гайка самоконтрящаяся М4 DIN 985; 5 – рычаг

переключения передач

6.1.4 На мотоблоке МБ-1Д3М и его модификациях:

6.1.4.1 Ослабьте гайку специальную 12 (рисунок 5), разверните руль

в рабочее положение, отрегулируйте под свой рост и зафиксируйте его с

помощью гайки 12.

6.1.4.2 Поочерёдно нажимая на ручку переднего хода 9, а затем ручку

заднего хода 10, проверьте натяжение ремней 1 и 2. При необходимости

произведите регулировку натяжения ремней с помощью болта 15 и

контргайки 16.

6.1.5 На мотоблоке МБ-1Д2М и его модификациях выполните

требования п.п. 6.1.3.1, 6.1.3.6, 6.1.4.2.

6.1.6 Установите ограничитель 16 (рисунок 6) на требуемую глубину

обработки почвы и закрепите фиксатором 17, шайбой 18 и шплинтом 19.

6.1.7 Перед началом эксплуатации мотоблока необходимо проверить:

 затяжку крепежных деталей мотоблока;

 давление в шинах колес (должно быть 1,8…2 кгс/см

);
