5
Характеристика/модель AC LOW52
AC25
(L800)
AC25
(L1500)
AC25
(L1800)
AC25
(L2000)
Грузоподъемность
кг
2000
2 500
2 500
2 500
2 500
Высота подъема
мм
160
195
195
195
195
Высота опущенных вил
мм
52
85
85
85
85
Ширина вил
мм
540
550
550
550
550
Размеры вилы (ширина b5 /
длина L)
мм 160х1150 160х800 160х1500 160х1800 160х2000
Расстояние между вилами
мм
220
230
230
230
230
Общая длина (L1)
мм
1580
1230
1930
2230
2430
Высота до ручки (h14)
мм
1220
1220
1220
1220
1220
Размер колеса
мм
150х50
180x50
180x50
180x50
180x50
Размер ролика
мм
58х50
80x70
80x70
80x70
80х70
Радиус разворота
мм
1367
1167
1717
2017
2217
Ширина прохода с поддоном
мм
1832
1500
2182
2482
2682
Вес
кг
65
70
92
107
113
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Установка ручки
Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно. Пользователь может
установить их в соответствии с рисунком 1 и 2.
Установите ручку (113) сверху стержня цилиндра (303) и ударьте вал позиционирования ручки (106) молотком,
чтобы он вошел в отверстие между гидравлическим насосом и ручкой (113)
Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\", а
отверстие пружинного штифта должно быть обращено к вам.
Затем используйте плоскогубцы и молоток, чтобы забить пружинный штифт (107) в вал позиционирования (106).
Затем опустите ручку (113), снимите ограничительный рычаг стержня цилиндра (322) (как показано на
рисунках 1 и 2).
Пропустите откидной болт (103), шестигранную гайку (104), неметаллическую вставную зажимную гайку (105)
и цепь (102) через центральное отверстие вала позиционирования ручки, затем настройте педальное управление (327).
Разместите откидной болт (103) в паз перед ним, а шестигранную гайку (104) сверху педального управления (327), и
вставьте неметаллическую вставную зажимную гайку (105) под педальное управление (327). Таким образом, ручка
будет установлена на гидравлическом насосе.

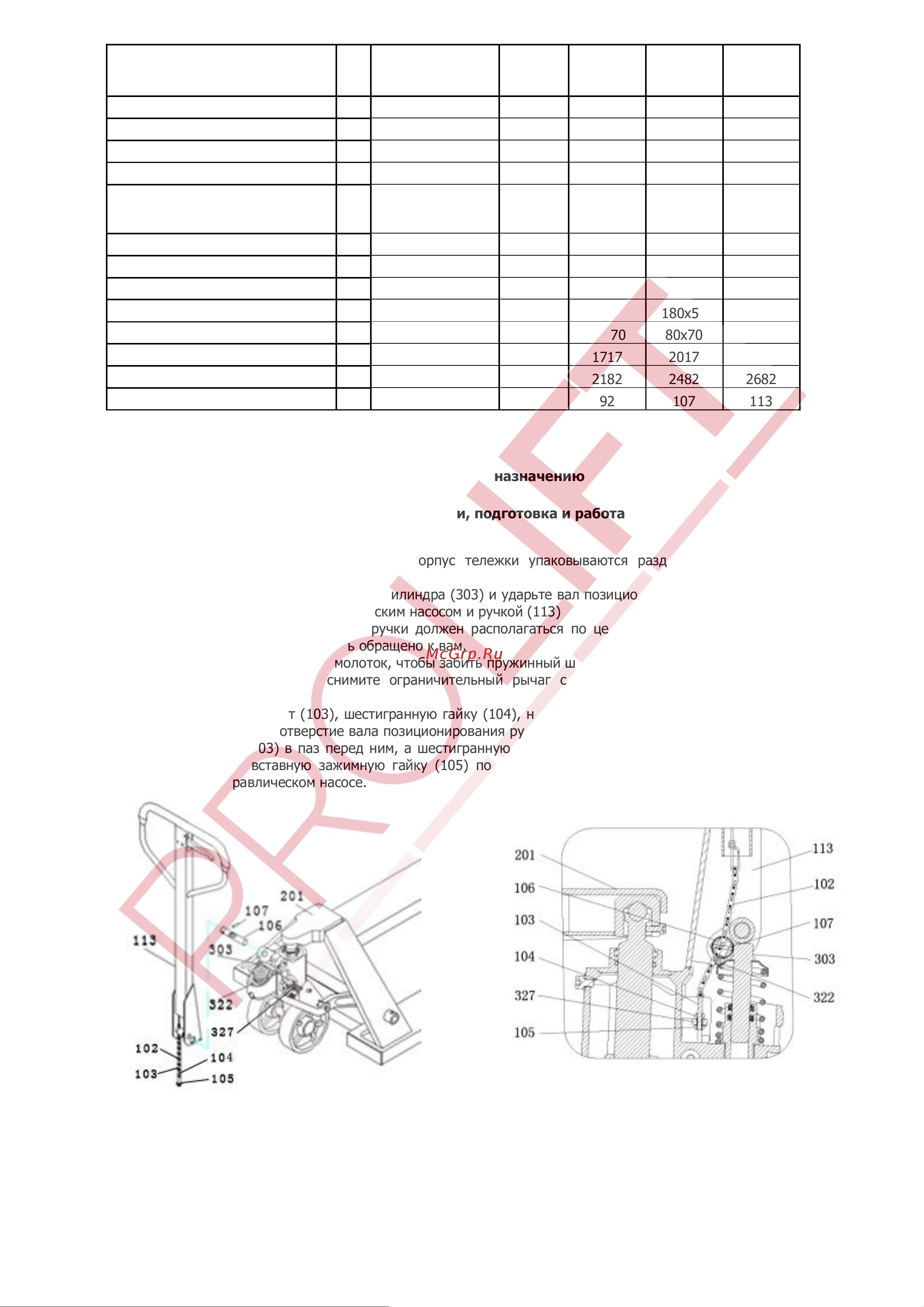

Рисунок 1. Рисунок 2.
Настройка буферного устройства
Вы можете видеть маленькую ручку управления (119) над ручкой на ручной тележке для транспортировки грузов
на поддонах. Ее можно переводить в три положения (см. рис. 3). После окончания работы ее необходимо перевести в
положение Middle (Среднее). Эти три положения были настроены соответствующим образом перед отправкой с завода.
Если при аварийной ситуации происходят изменения, вы можете перезагрузить их в соответствии со следующими
шагами:
