3.Комплектность таблица 2

4. Устройство и принцип работы

4.1. В корпусе шуруповёрта размещены следующие основные узлы: выключатель, электродвигатель, редуктор,

регулятор крутящего момента и шпиндель с патроном. Шуруповёрт посредством шнура со штепсельной вилкой

подключается к электрической сети.

ВНИМАНИЕ! Сверлильный патрон фиксируется винтом с левой резьбой. Перед заменой патрона винт

необходимо открутить через сверлильный патрон спереди.

4.2. При нажатии на клавишу выключателя электрическое напряжение подается на обмотки электродвигателя.

Крутящий момент от электродвигателя передается через понижающий редуктор на шпиндель шуруповёрта.

Патрон, закрепленный на шпинделе, передает вращение бите, тем самым, обеспечивая процесс заворачивания

крепежа.

4.3. Регулирование частоты вращения производится с помощью выключателя с электронным устройством

бесступенчатого регулирования числа оборотов, путем увеличения или уменьшения усилия нажатия на клавишу

выключателя.

4.4.Фиксирование выключателя во включенном положении осуществляется путем нажатия кнопки фиксации

(4),см.рис.1, после нажатия на клавишу выключателя (3) Возврат кнопки фиксации осуществляется путем

повторного нажатия на клавишу выключателя.

4.5. Изменение направления вращения шпинделя осуществляется только при полной остановке электродвигателя

путем нажатия на реверсивный переключатель.

4.6. Регулирование усилия крутящего момента происходит при вращении колпака регулятора крутящего момента

(2)

4.7. Общий вид шуруповёрта представлен на рисунке 1.

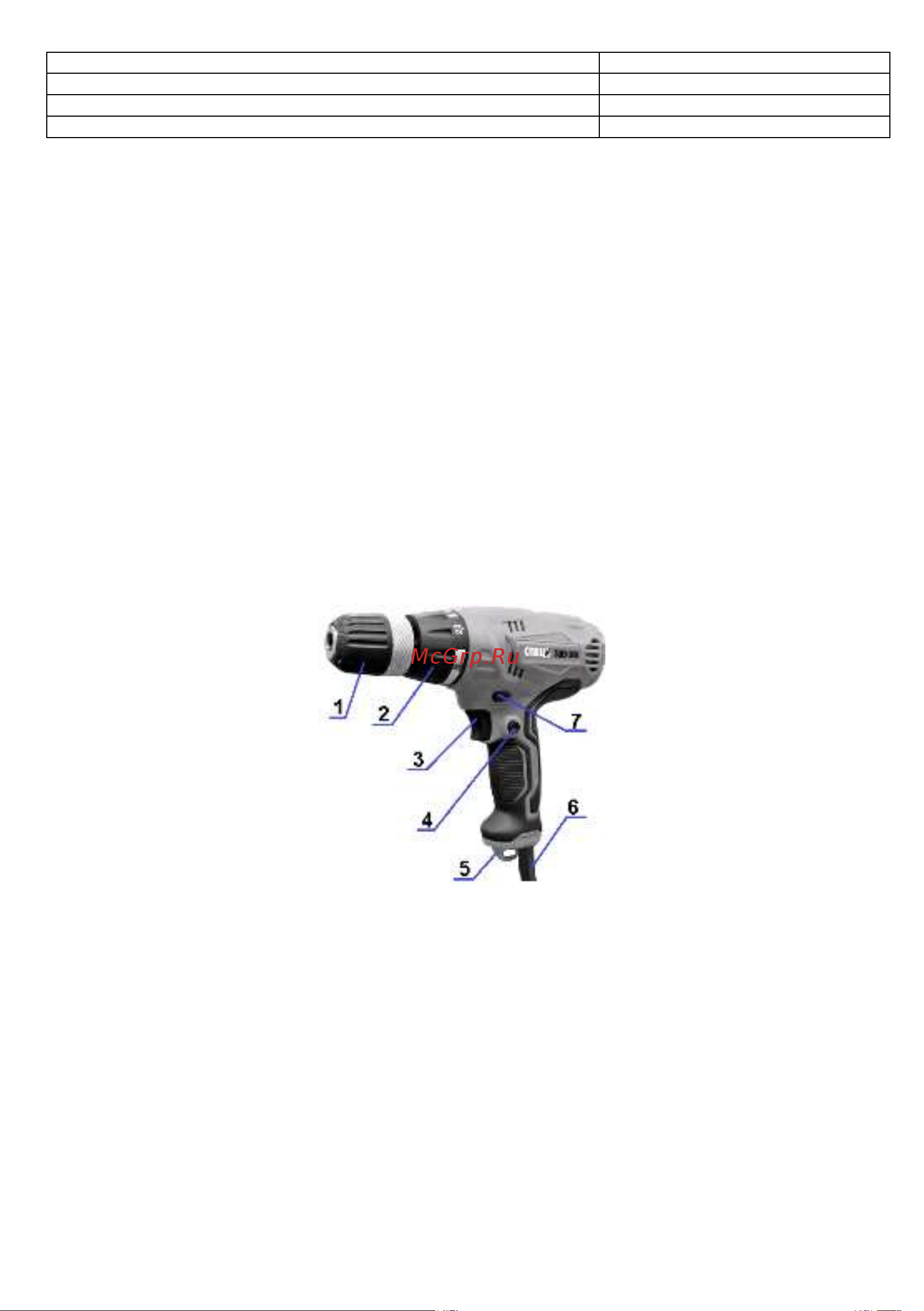

Рис.1 Общий вид БШЭ-500

1-патрон; 2-регулятор крутящего момента; 3-выключатель; 4-фиксатор выключателя; 5-скоба для подвеса; 6-

сетевой кабель; 7- переключатель направления вращения (реверс)

5. Меры безопасности

5.1. При работе с шуруповёртом необходимо соблюдать меры безопасности, изложенные в настоящей

инструкции, а также выполнять следующие правила:

- к работе с шуруповёртом допускаются лица прошедшие соответствующее обучение, имеющие допуск к работе

с электроинструментом и ознакомленные с данной инструкцией;

- при работе необходимо пользоваться средствами защиты: защитными очками, респиратором;

- спецодежда должна быть такой, чтобы исключалась возможность ее захвата подвижными деталями

шуруповёрта;

- длинные волосы должны быть тщательно убраны под головной убор;

- не касаться руками, во время работы инструмента, вращающихся частей;

- если во время работы произойдет повреждение кабеля, следует не касаясь кабеля сразу выключить его из сети;

- подключать и отключать шуруповёрт от сети штепсельной вилкой только при выключенном электродвигателе;

- шуруповёрт использовать только по назначению;

5.2. Запрещается:

Наименование

Количество, шт.

Шуруповёрт

Инструкция по использованию с гарантийным талоном

Упаковка картонная
