СОЛЯРОГАЗ

Помните! Керосин и диз. топливо являются легковоспламеняющимися жидкостями. При

проливах засыпать песком, тушение в помещениях порошковым или углекислотным

огнетушителем, накрыть кашмой.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные части прибора (рисунок 1,2,3,4,5)

Прибор состоит из:

 съемного сосуда 2 с клапаном;

 блока подогревателя 7 с размещенным в нем фильтром, жиклером и фитилем из стеклоткани;

 винта регулировочного 1 с конической иглой на конце;

 горелки 5 со спиралью 12, сетки 4, обечайки 13.

Все перечисленные части прибора помещены в металлический корпус 11, в верхней части

которого над горелкой установлена решетка 3, сверху (сбоку) установлена ручка 9 для переноса

прибора. Все части горелки прибора (включая спираль и сетку) выполнены из специальной

жаростойкой стали, что гарантирует длительное ее использование.

Топливо из сосуда 2 через клапан и сетку фильтра блока подогревателя поступает

самотеком в приемную чашку 16. В фитильной чашке 17 установлен кольцевой фитиль, на

котором происходит испарение топлива. Пары топлива сгорают в горелке 5, раскаляя обечайку

13, спираль 12 и сетку 4, которые излучают тепло в окружающее пространство. Регулировка

подачи топлива на фитиль осуществляется с помощью винта регулировочного 1 (физический

закон сообщающихся сосудов). Продукты сгорания топлива поступают в обогреваемое

помещение. Полнота сгорания топлива не менее 98%. Применение в горелке стеклянной

обечайки позволяет повысить эффективность прибора и температурный эффект за счет

возникновения инфракрасного излучения.

СОЛЯРОГАЗ

Прибор обогревательный ПО-2,5 «ТУРИСТ»

1 0

1 1

1 2

1 3

1 5

1 4

1 6

1 7

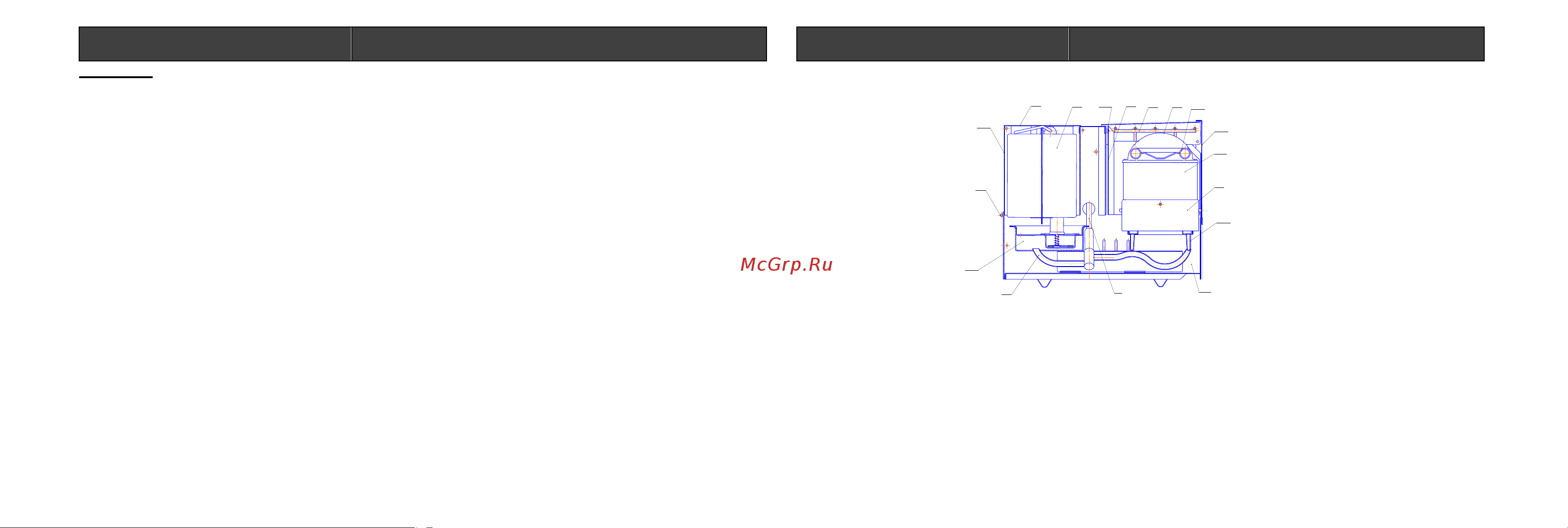

Рисунок 3

1. Винт регулировочный

10. Этикетка

2. Сосуд

11. Корпус

3. Решетка

12 Спираль

4. Сетка

13. Обечайка металлическая

5. Горелка

14. Крышка передняя

6. Крышка сосуда

15. Крышка верхняя

7. Блок подогревателя

16. Приемная чашка

8. Экран

17. Фитильная чашка

9. Ручка
