Инструкция по эксплуатации и тех обслуживанию. Станок точильный

для заточки цепи. стр. 11

ВНИМАНИЕ! При заточке следующего зуба не обязательно заново

регулировать установочный клин (14). Достаточно установить звено в

притык к установочному клину и зафиксировать это положение винтом

(6), не допуская свободного движения цепи в процессе заточки (Рис. 6).

Угол заточки.

Самые распространенные цепи имеют угол заточки от 25° до 30°.

Точные данные можно увидеть на заводской упаковке цепи.

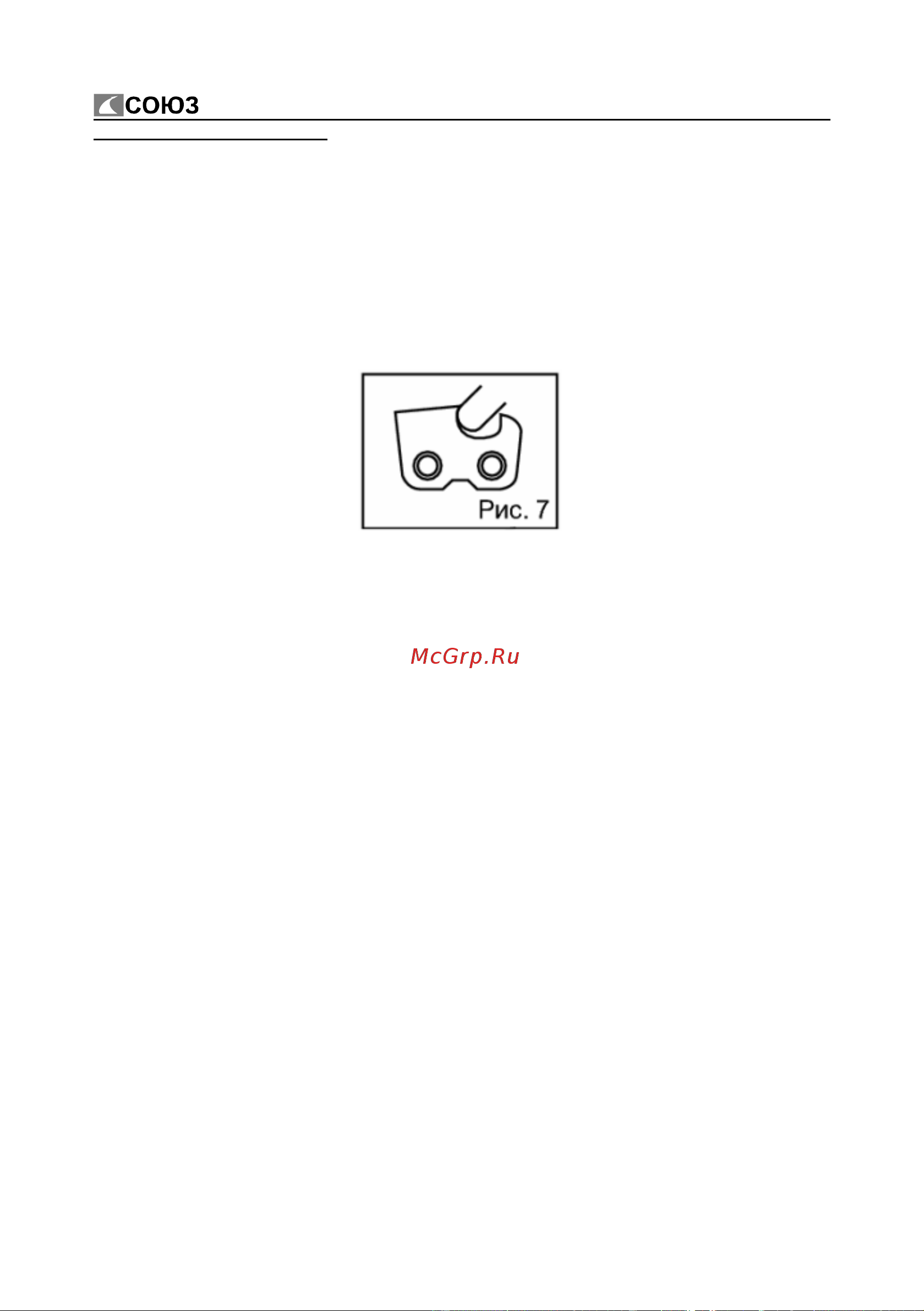

Расположение абразивного диска по отношению к затачиваемому зубу

показано на Рис. 7.

ВНИМАНИЕ! Очень важно при заточке зубьев установить

необходимую глубину, так как глубина заточки должна быть

одинаковая у всех затачиваемых зубьев. После этого переходите к

заточке зубьев-ограничителей.

Заточка зуба-ограничителя.

Для стачивания зуба ограничителя необходимо использовать

специальный шаблон для заточки цепи, а также плоский напильник.

Наложите шаблон для зуба-ограничителя, и пользуясь плоским

напильником сточите попеременно каждый зуб до уровня шаблона.

У шаблона есть два положения: H или “hard” (твердый) для твердой

породы дерева, и S “soft” (мягкий) для мягкой породы дерева.

ВНИМАНИЕ! Если вы будете затачивать зуб-ограничитель без

шаблона, это может привести к тому, что вы сточите его слишком

сильно. Цепь тогда будет «съедать» много дерева, это увеличивает

риск отдачи, усиливает вибрацию и ухудшает точность пиления.

ВНИМАНИЕ! Перед подключением электрического станка к питающей

сети, убедитесь, что выключатель находится в положении «выкл.»,

чтобы избежать непроизвольного включения станка. Установите цепь

направляющими звеньями в ручей (13), как показано на (Рис. 8),

отведя установочный клин (14) в сторону и ослабив крепежный винт

(6).

После установки цепи зафиксируйте это положение винтом (6) и

установите клин (14). Как только цепь будет зафиксирована, выберите

необходимый угол заточки от 0 до 300 (вправо/влево) в зависимости от

типа цепи. Установите необходимую глубину заточки при помощи

ограничителя глубины (11).
