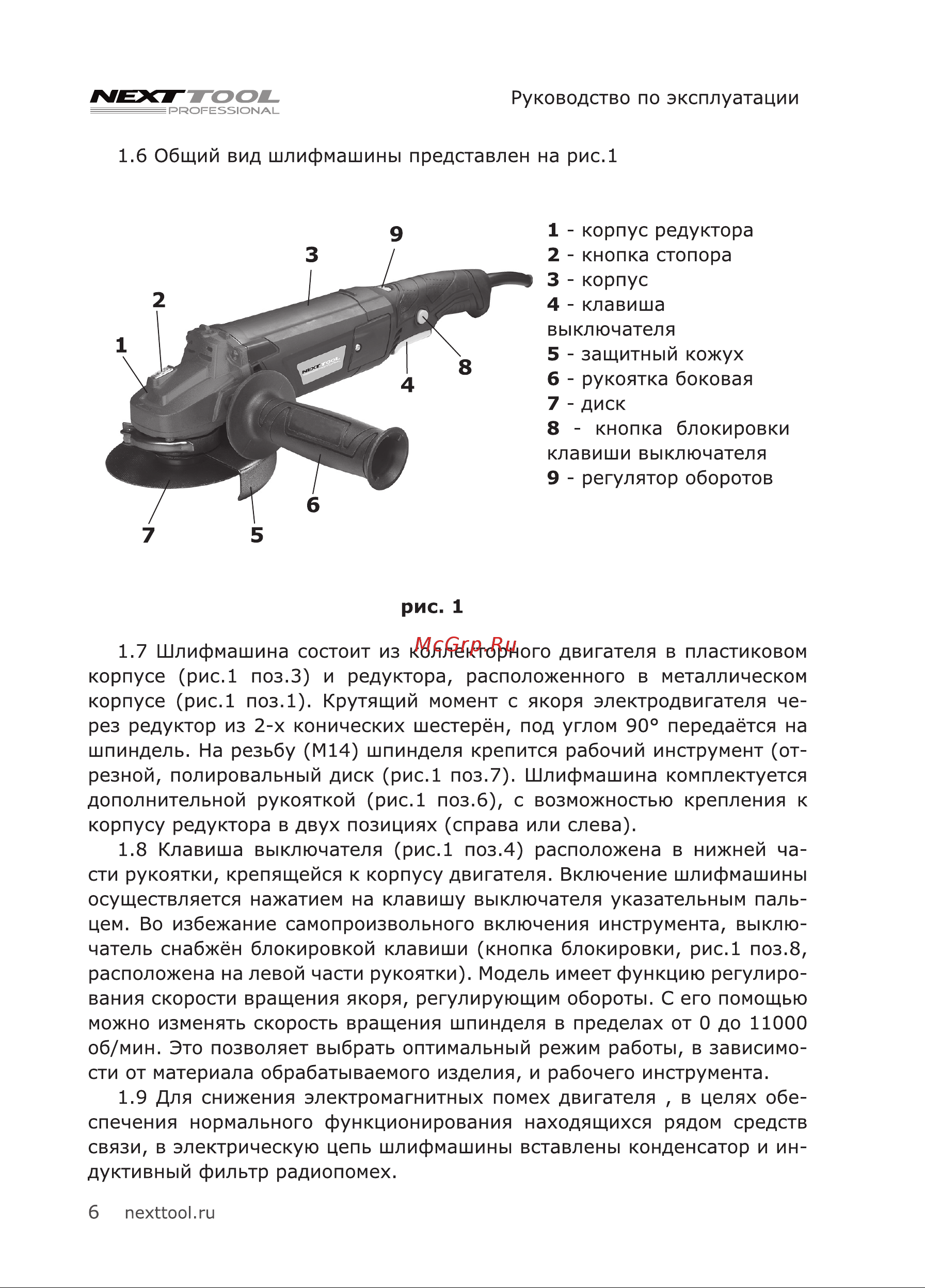

NEXT TOOL Руководство по эксплуатации PROFESSIONAL 1 6 Общий вид шлифмашины представлен на рис 1 1 корпус редуктора 2 кнопка стопора 3 корпус 4 клавиша выключателя 5 защитный кожух 6 рукоятка боковая 7 диск 8 кнопка блокировки клавиши выключателя 9 регулятор оборотов рис 1 1 7 Шлифмашина состоит из коллекторного двигателя в пластиковом корпусе рис 1 поз З и редуктора расположенного в металлическом корпусе рис 1 поз 1 Крутящий момент с якоря электродвигателя че рез редуктор из 2 х конических шестерён под углом 90 передаётся на шпиндель На резьбу М14 шпинделя крепится рабочий инструмент от резной полировальный диск рис 1 поз 7 Шлифмашина комплектуется дополнительной рукояткой рис 1 поз 6 с возможностью крепления к корпусу редуктора в двух позициях справа или слева 1 8 Клавиша выключателя рис 1 поз 4 расположена в нижней ча сти рукоятки крепящейся к корпусу двигателя Включение шлифмашины осуществляется нажатием на клавишу выключателя указательным паль цем Во избежание самопроизвольного включения инструмента выклю чатель снабжён блокировкой клавиши кнопка блокировки рис 1 поз 8 расположена на левой части рукоятки Модель имеет функцию регулиро вания скорости вращения якоря регулирующим обороты С его помощью можно изменять скорость вращения шпинделя в пределах от 0 до 11000 об мин Это позволяет выбрать оптимальный режим работы в зависимо сти от материала обрабатываемого изделия и рабочего инструмента 1 9 Для снижения электромагнитных помех двигателя в целях обе спечения нормального функционирования находящихся рядом средств связи в электрическую цепь шлифмашины вставлены конденсатор и ин дуктивный фильтр радиопомех 6 nexttool ru
