2.3 Электрические подключения

2.3.1 Описание релейных выходов

Контроллер обладает двумя релейными выходами с переключающимися

контактами реле. Контакты реле сохраняют свое положение до следующей

команды, даже при отключении питания прибора. Каждый релейный выход

имеет нормально разомкнутый (НР) и нормально замкнутый (НЗ) контакты, а

также общий контакт (ОБЩ).

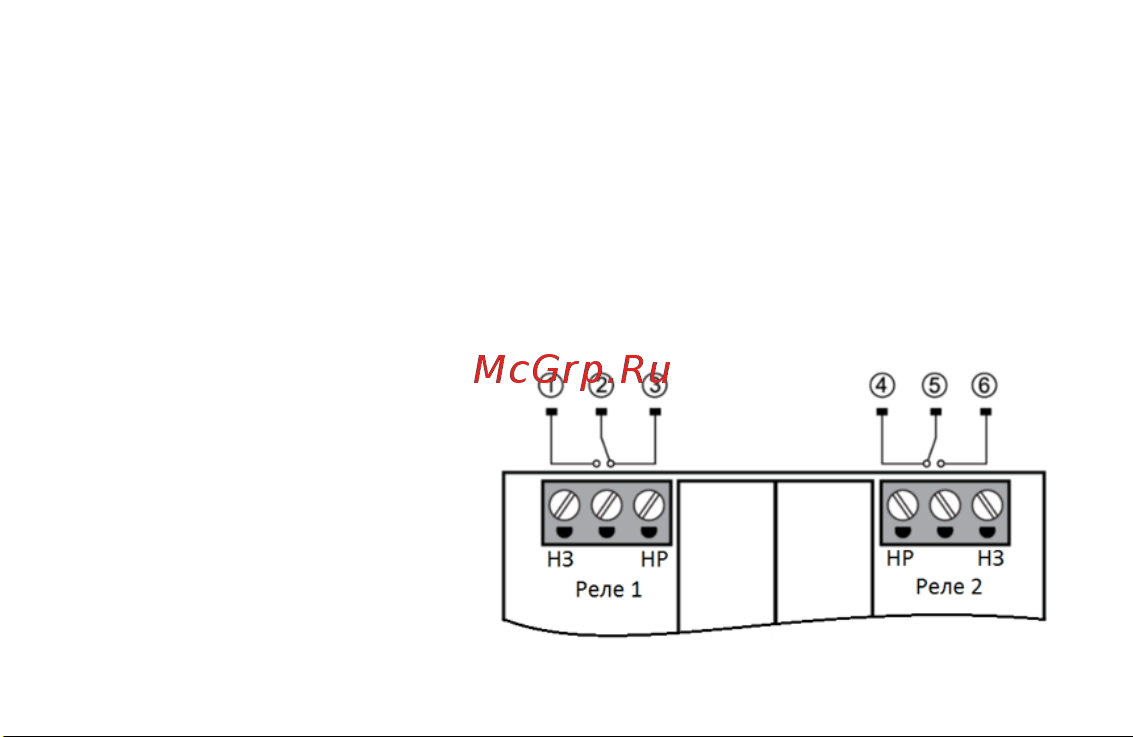

На рисунке изображено

положение контактов в

состоянии выходов включено

(ОБЩ и НР контакты

замкнуты).
