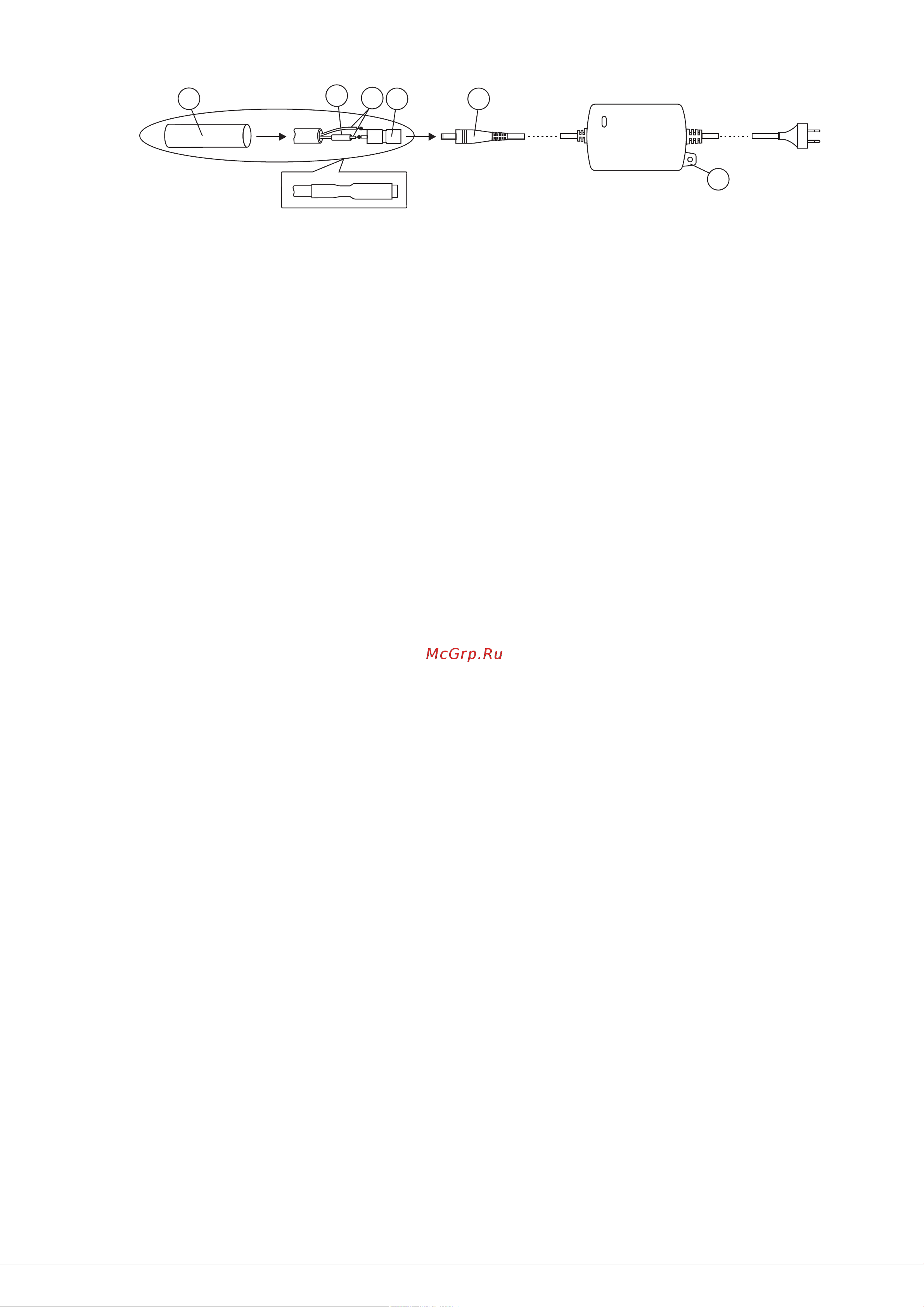

Процедура подключения блока питания 19w/14.4v/EU (18V/1.0А)

1. Расположите блок в любом удобном месте внутри помещения. При необходимости, закрепите блок на стене,

используя проушину (1) Крепёжные элементы не поставляются..

2. Проложите 2-проводный кабель нужной длины для соединения гнезда (4) из комплекта блока и клемм и+Е GND

монитора.

3. Зачистите концы проводников кабеля.

4. Подключите проводники к клеммам и монитора+Е GND .

5. (4)Подключите проводники (2) кабеля к гнезду методом пайки. Цепь подключается к центральному контакту+Е

гнезда, цепь – к боковому контакту. ПредварительноGND наденьте термоусадочную трубку (3) на проводник,

подключаемый к центральному контакту гнезда (4).

6. Наденьте термоусадочную трубку (3) на центральный контакт гнезда и усадите её, равномерно нагревая

зажигалкой или спичкой по направлению от середины к краям и не допуская пережига трубки и проводника.

7. Наденьте термоусадочную трубку (5) на гнездо и кабель. Усадите её, как указано в пункте 6.

8 Подключите гнездо к выходному разъёму (6) блока..
