4.4 Устройство насоса

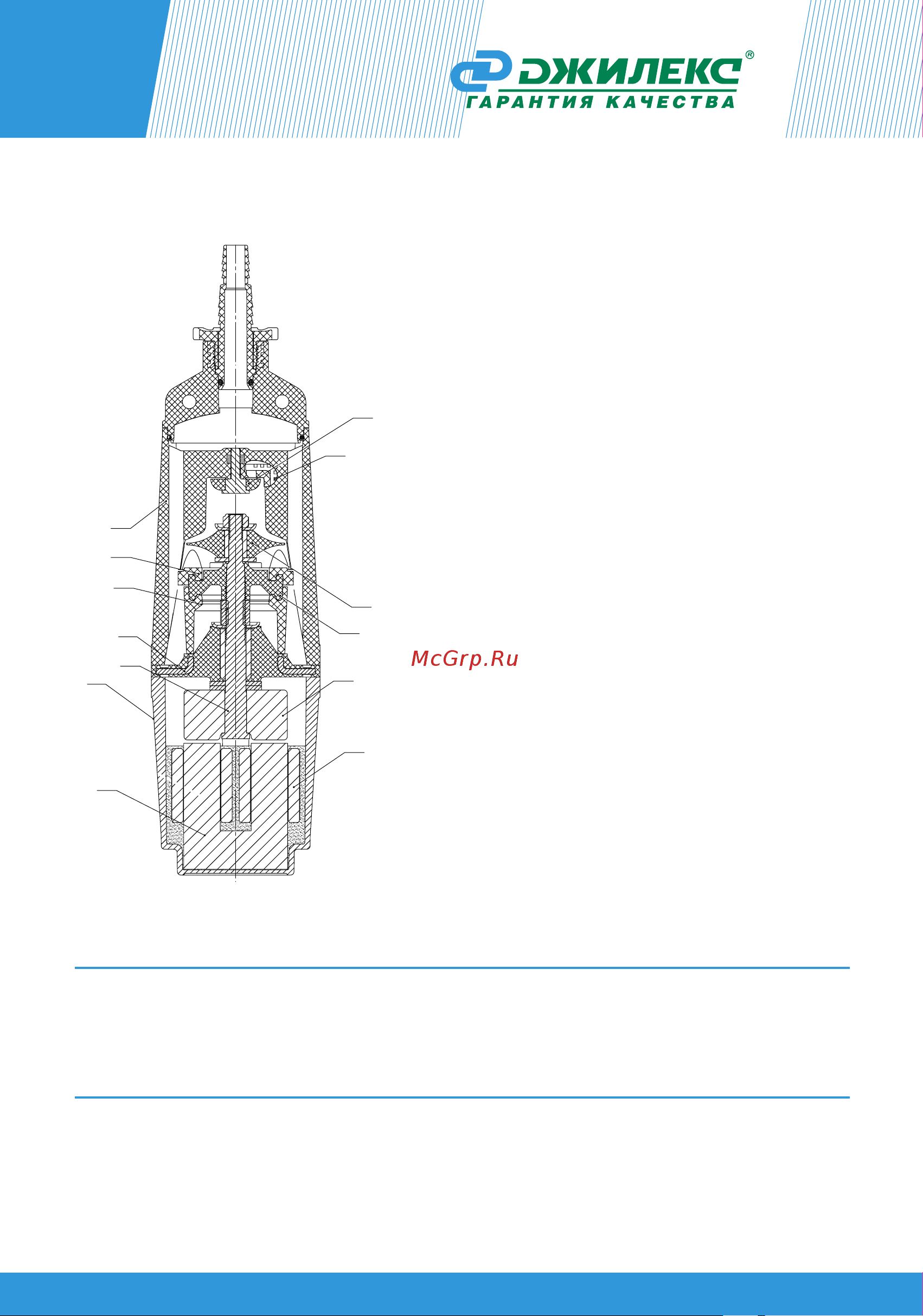

Устройство электронасоса представлено на рисунке 2.

Рисунок 2

Насос состоит из электропривода, вибратора

и корпуса насоса (стакана) (9), соединенных

по разъему четырьмя винтами.

Электропривод состоит из сердечника (1),

катушки (2) и электрокабеля, заформованных

в корпусе (3) эпоксидным компаундом.

Вибратор состоит из амортизатора (6), муфты

(7), диафрагмы (12), упора (8) и штока (5), на

одном конце которого напрессован якорь (4),

на другом конце закреплен поршень (11).

Амортизатор и диафрагма, установленные на

некотором расстоянии друг от друга, придают

направление штоку, а также обеспечивают

герметичность насоса и исключают доступ

воды в полость электропривода.

Клапан (10), прикрывающий входные

отверстия, обеспечивает свободный вход воды

в насос. Забор воды осуществляется через

фильтрующие сетки (13).

1. Сердечник

2. Катушка

3. Корпус

4. Якорь

5. Шток

6. Амортизатор

7. Муфта

8. Упор

9. Стакан

10. Клапан

11. Поршень

12. Диафрагма

13. Сетка.

ВНИМАНИЕ! Насос КАЧАН 20/60 I класса защиты от поражения

электрическим током комплектуется трехжильным электрокабелем с

заземляющей жилой. Для насосов I класса защиты розетка должна быть

заземлена.

Принцип работы насоса основан на преобразовании электромагнитной

энергии переменного тока в возвратно-поступательное движение якоря со

штоком, на котором закреплен поршень. Движение поршня перемещает

воду, поступающую через входные отверстия, в корпус. Обратному

движению воды наружу препятствует клапан.
