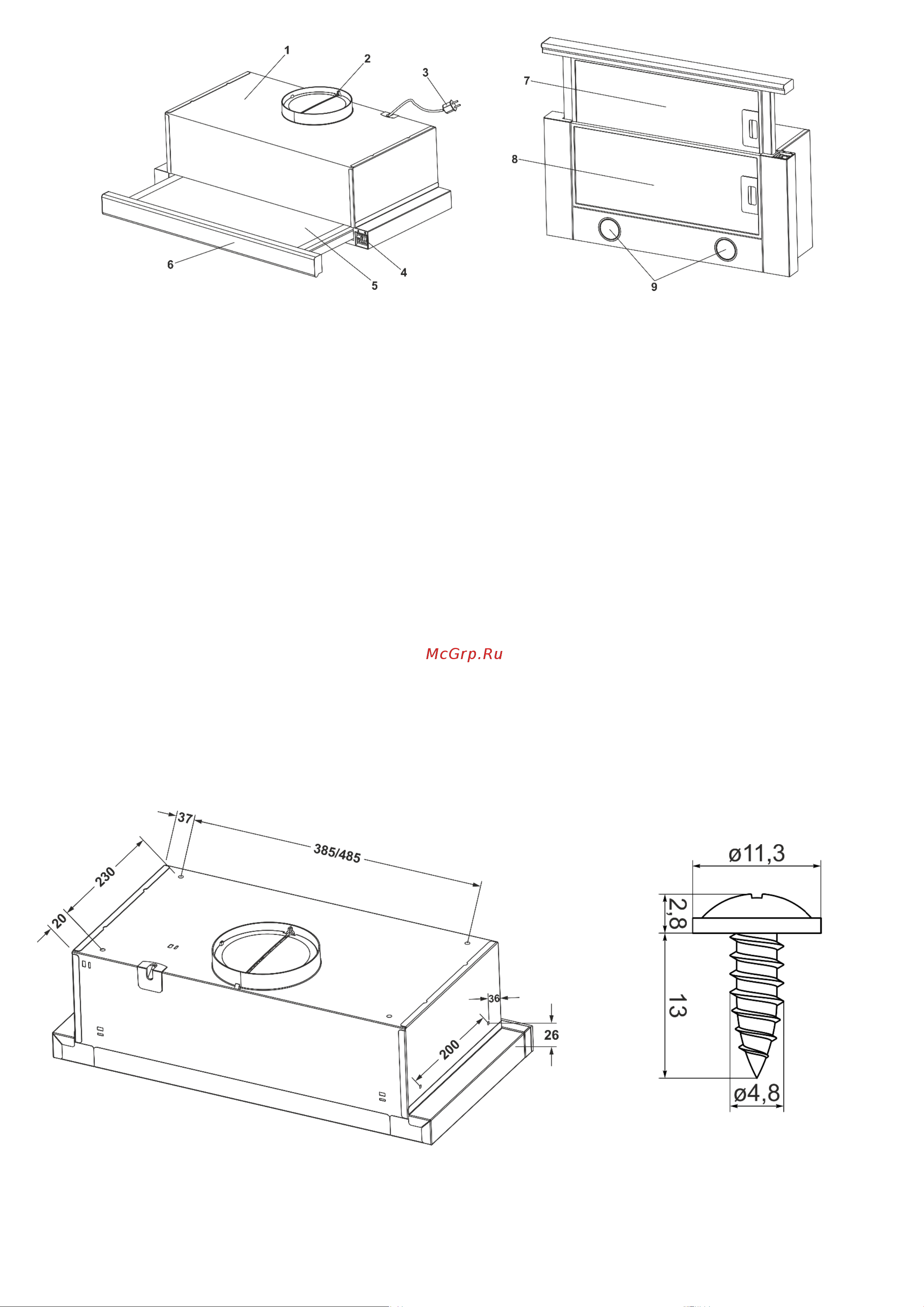

5.3 Вытяжка состоит из следующих составных частей (рис.3 /3.1):

1 – корпус вытяжки

2 – переходник патрубка воздуховода (с Ø150 на Ø120)

3 – электрошнур без заземления

4 – переключатель режимов работы вытяжки (клавишный)

5 – выдвижная панель с фильтром

6 – ручка выдвижной панели с фильтром

7 – фильтр алюминиевый жироулавливающий 1

8 – фильтр алюминиевый жироулавливающий 2

9 – лампы освещения (LED)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберете место для установления вытяжки.

6.2 Достаньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки: подключите к электросети и проверьте все ее функции.

6.4 Прежде чем приступить к сверлению отверстий под крепежные изделия, необходимо

провести для них разметку на стене. Для этого изготовьте бумажный шаблон с координатами

отверстий, приложите шаблон к нижней полки мебельного гарнитура на необходимой высоте

(рис.4).

6.5 Для крепления вытяжки к шкафчику рекомендуется использовать 4 самореза 4,8х13

DIN968 (саморезы в комплект поставки не входят) (рис.4.1).

6.6 Установите на патрубке вытяжки переходник воздуховода (Ø150 – 120 мм).

Рис. 3

Рис. 3.1

Рис. 4

Рис. 4.1
