6

Уровень звукового давления

(в соответствии с EN ISO 11202):

На холостом ходу LpA 87,7 dB(A)

Приведенные значения указывают на уровень

издаваемого шума и не должны рассматриваться как

безопасные рабочие уровни.

Данная информация призвана помочь пользователю

станка в определении и оценке факторов риска и

опасности.

3.3 Комплект поставки

1 Торцовочно-усовочная пила

1 Мешок для опилок

1 Пильный диск

1 Узел прижима

1 Шестигранный ключ 6 мм

1 Ручка фиксации поворота

Инструкция по эксплуатации

Перечень запасных частей

Инструмент, необходимый для сборки

Шестигранные ключи - 4 мм, 6 мм (могут потребоваться

дополнительные инструменты для процедур регулировки

и крепления торцовочно-усовочной пилы на верстаке.)

3.4 Описание торцовочно-усовочной пилы

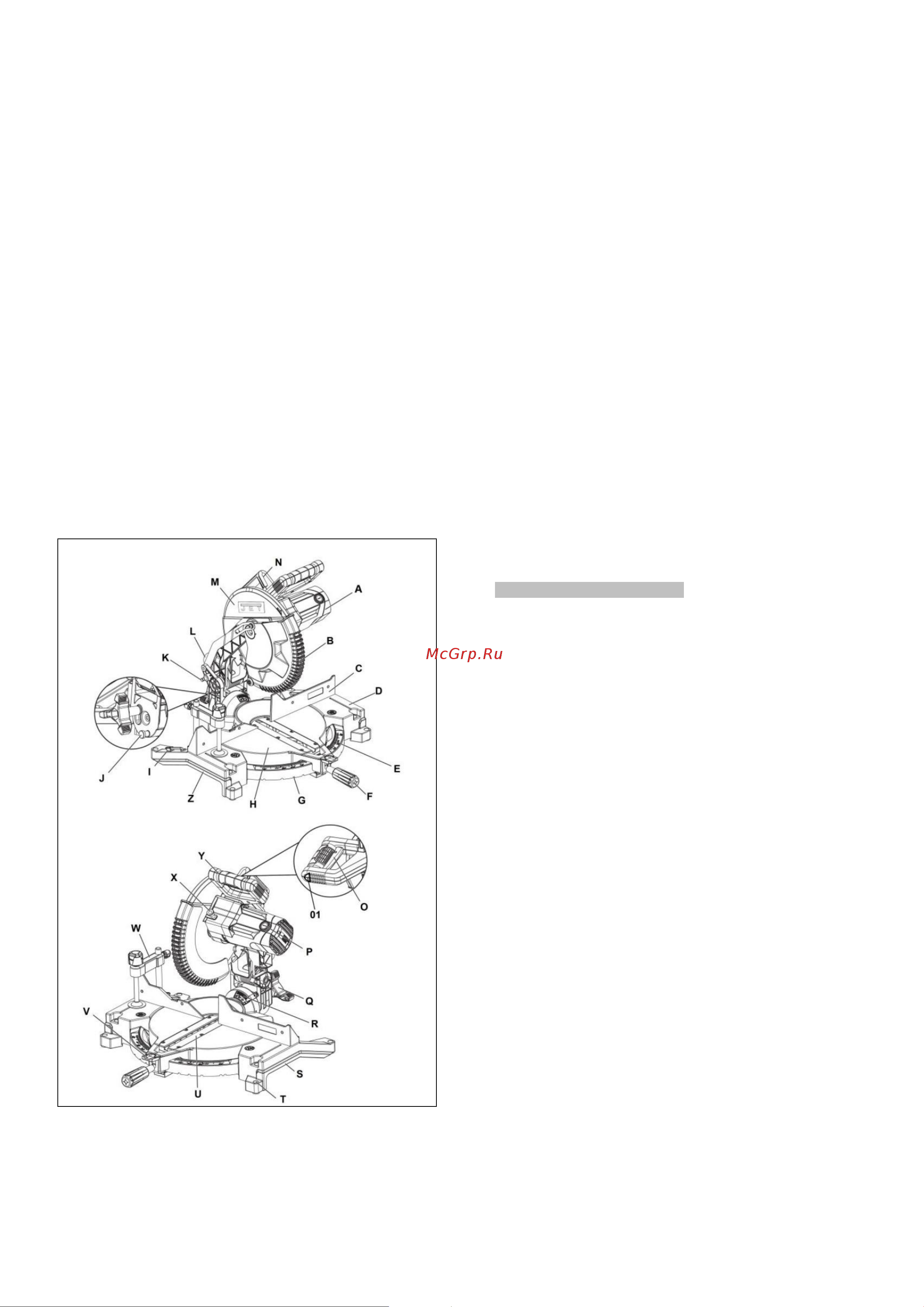

Рисунок 1

A……Двигатель

B……Подвижное нижнее ограждение пильного диска

C……Упор

D……Корпус

E……Шкала поворота

F……Ручка фиксации поворота

G……Ограничитель угла поворота

H……Поворотный стол

I….…Лоток для ключей

J……Кнопка фиксации

K……Ручка фиксации режущей головы

L……Вытяжной штуцер

M……Верхнее ограждение пильного диска

N……Ручка для переноски

O……Курковый переключатель ВКЛ./ВЫКЛ.

P……Щетка двигателя

Q……Ручка фиксации наклона

R……Шкала наклона

S……Рукоятка

T……Установочное отверстие

U……Вставка стола

V……Ручка фиксации ограничителя поворота

W……Прижим заготовки

X……Фиксатор оправки

Y……Рычаг подъема/опускания режущей головы

Z……Рукоятка

01…. Кнопка аварийной блокировки

4. Транспортировка и пуск

4.1 Транспортировка и установка

Пила спроектирована для работы в закрытом помещении

и должна быть установлена на твердую и ровную

поверхность.

При необходимости пила может быть закреплена

болтами.

Для удобства упаковки пила поставляется не полностью

собранной.

Соблюдайте следующие меры безопасности, чтобы

избежать травм в результате неожиданного движения

пилы:

 Отсоедините шнур питания и оберните его вокруг

зажимов для хранения.

 Переведите режущую голову в переднее положение,

опустите и зафиксируйте ее в нижнем положении.

 Зафиксируйте каретку.

 При подъеме или перемещении всегда используйте

ручки для переноски, чтобы не повредить пилу.

 При этом сгибайте ноги в коленях, но не нагибайтесь.

4.2 Сборка

Обнаружив какое-либо повреждение при распаковке

пилы, немедленно уведомите об этом вашего

поставщика. Не эксплуатируйте пилу!

Утилизацию упаковочных материалов производите

экологически безопасным способом.

Удалите предохраняющий от ржавчины состав слабым

растворителем.
