4.5. Последовательность сборки.

1). Временно снимите 4 монтажных болта, гайки и шайбы, расположенные вверху/сзади

корпуса.

2). Вместе с ассистентом установите стойку на корпус и совместите 4 отверстия, из

которых были вынуты болты, гайки и шайбы.

3). Затяните болты и гайки для фиксации стойки.

4.6. Подключение пневматики.

1). Нажмите педаль зажима кулачков до упора, чтобы быть уверенным, что кулачки

неожиданно не разойдутся.

2). Подсоедините воздушный шланг к аппарату в нижней части стойки.

3). Подсоедините пистолет для накачки шин, если он есть, к разъему.

4). Подсоедините стенд к воздушной магистрали (рабочее давление предполагается

равным 8 Bar) посредством разъема, который находится на влагоотделителе,

расположенном в правой части стенда.

4.7. Подключение электрической схемы.

1) Убедитесь, что напряжение, указанное на табличке, совпадает с напряжением

электросети.

2) Подключение

к электросети трехфазной модификации стенда должна производится в

соответствии с пп. 2 пункта 5.1. Если стол вращается в обратном направлении, требуется

изменить фазировку подключения.

3) Система должна обязательно иметь хорошую цепь заземления.

4) Аппарат должен быть подключен к электросети через автомат защиты.

5. Инструкция по эксплуатации.

5.1. Предварительные рабочие тесты.

1) Подключите стенд к источникам электропитания и подачи воздуха и подождите какое-

то время, чтобы давление сжатого воздуха достигло значения 8 Bar.

2) Нажмите педаль вращения стола (3, рис.2). Монтажный стол должен вращаться по

часовой стрелке. Поднимите педаль. Стол должен вращаться против часовой стрелки.

3) Нажмите педаль отжима покрышки (1, рис.2) до срабатывания лопаты отжима. При

отпускании педали она должна вернуться в исходное положение.

4) Нажмите педаль зажима кулачков (2, рис.2) для разведения кулачков. При повторном

нажатии на педаль кулачки сходятся.

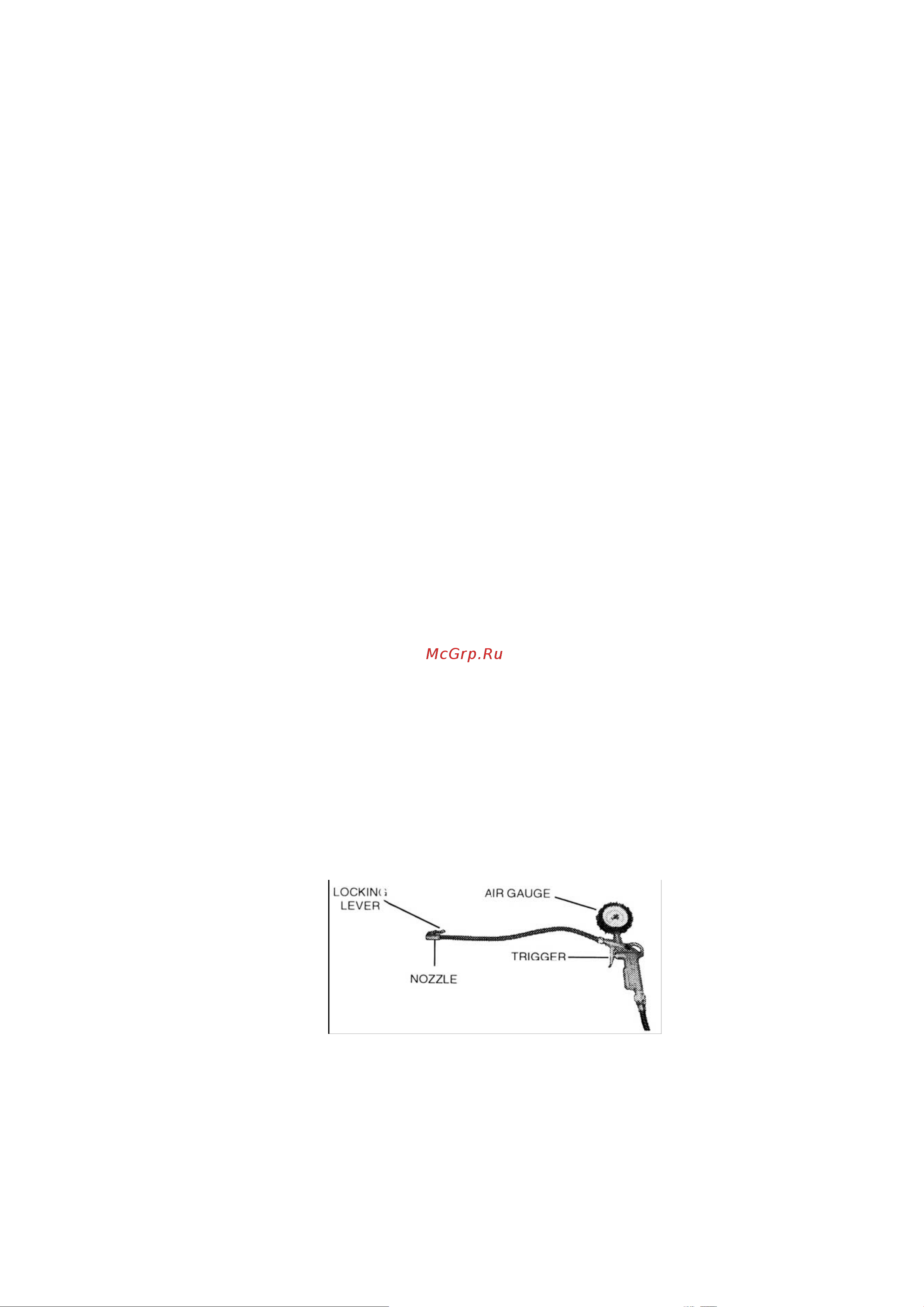

рис.4

5) Нажмите на спусковой крючок на пистолете накачки для выпуска воздуха из

наконечника (рис.4).

5.2. Разбортирование колеса.

1) ВНИМАНИЕ: Перед выполнением данного этапа полностью спустите воздух из шины,

вывернув золотник, и уберите с колеса балансировочные грузы.

2) Полностью сведите кулачки на монтажном столе.
