ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ ПЕРЕД РАБОТОЙ

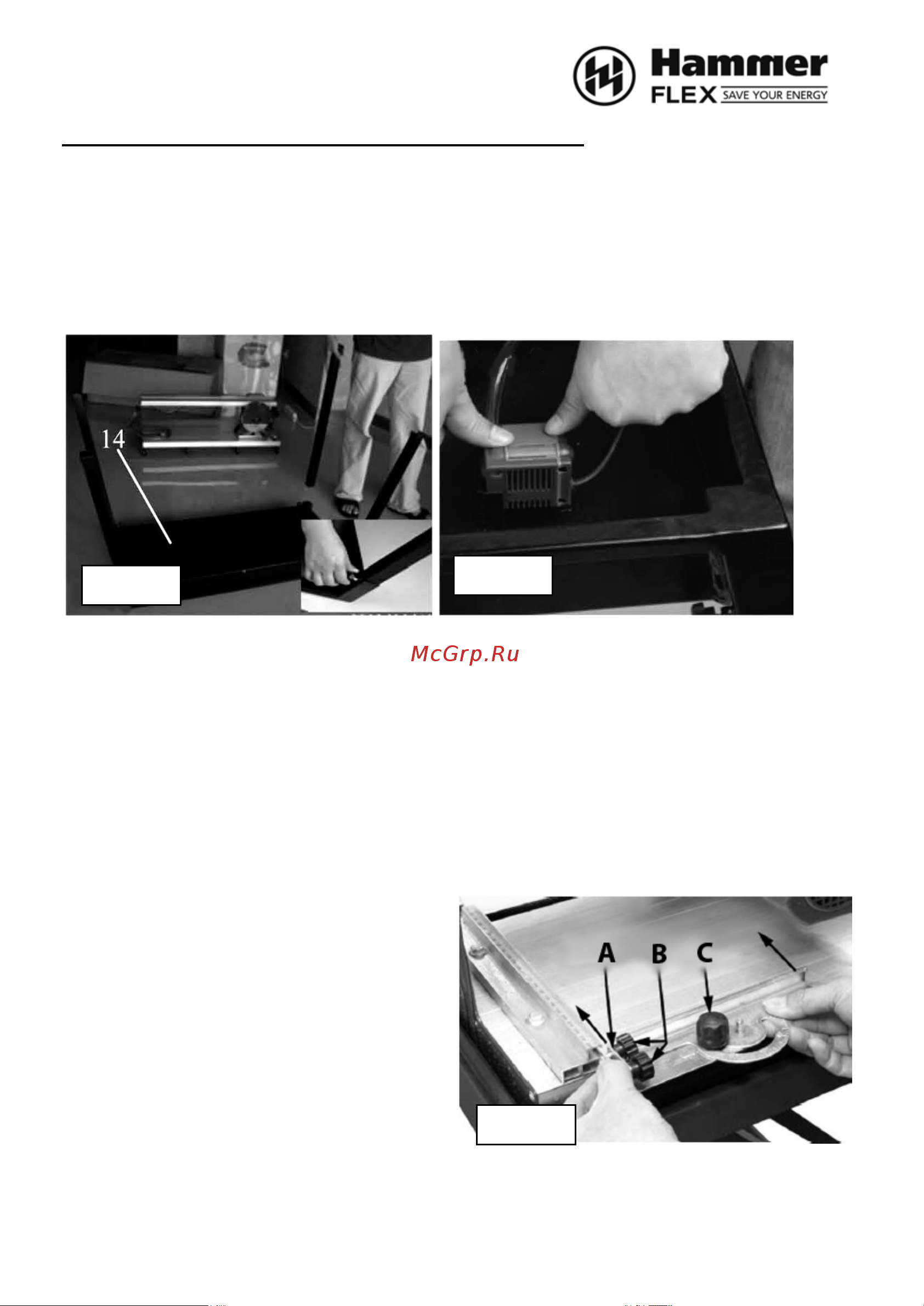

Установка опор (Рис.2).

1. Переверните рамку емкости для воды (14) вверх дном и установить на ровную и

устойчивую поверхность.

2. Вставьте четыре опоры в посадочные места по углам емкости для воды.

3. Затяните винты.

4. Переверните готовое основание с опорами на ровную и устойчивую

поверхность.

Примечание: Плиткорез следует установить на ровной горизонтальной

поверхности с учетом веса плиткореза и заготовки.

Установка насоса (Рис.3).

1. Установите емкость для воды в основание. Зафиксируйте его положение

винтами.

2. Установите насос в посадочное место внутри емкости для воды (13, Рис.1).

Слегка нажмите на корпус насоса до щелчка. Щелчок указывает на фиксацию

насоса.

3. Уложите шланг и шнур вокруг насоса.

4. Подключите шланг подачи воды от насоса к диску. Проверьте его соединение с

насосом и выходным соплом у

отрезного диска.

Установка рейки угла скоса (Рис.4).

1. С помощью фиксаторов (В)

отрегулируйте и закрепите положение

направляющего упора в блоке (А).

2. Установите рейку угла скоса

(угломер) на рабочий стол.

3. Установите требуемое расстояние и

угол.

4. Закрепите рейку фиксатором (С).

Рис.3

Рис.2

Рис.4
