Установите переключатель режимов работы в положение «AC.V».

Подключите щупы к объекту измерения - точкам цепи, между

которыми необходимо измерить напряжение.

Измерение произойдет автоматически, нажатие кнопки «ТЕСТ» не тре-

буется. На дисплее появится измеренное значение.

При измерении напряжения постоянного тока необходимо

учитывать полярность.

После окончания измерения сначала отключите щупы от объекта,

затем переведите переключатель режимов работы в положение

«OFF».

Измерение сопротивления изоляции

Перед началом измерения удостоверьтесь, что измеряемая цепь обес-

точена. Для этого выполните действия, описанные в п.

Подключите щупы к разъемам «LINE» и «EARTH».

Установите переключатель режимов работы в положение,

соответствующее величине требуемого испытательного напряжения.

Подключите щупы к объекту измерения.

Нажмите и удерживайте в течение нескольких секунд кнопку «ТЕСТ».

Раздастся звуковой сигнал, на дисплее начнет мерцать индикатора .

Отпустите кнопку «ТЕСТ». Звуковой сигнал и мерцание индикатора

прекратятся. На дисплее появится измеренное значение.

После окончания измерения сначала отключите щупы от объекта,

затем переведите переключатель режимов работы в положение

«OFF».

Примечания

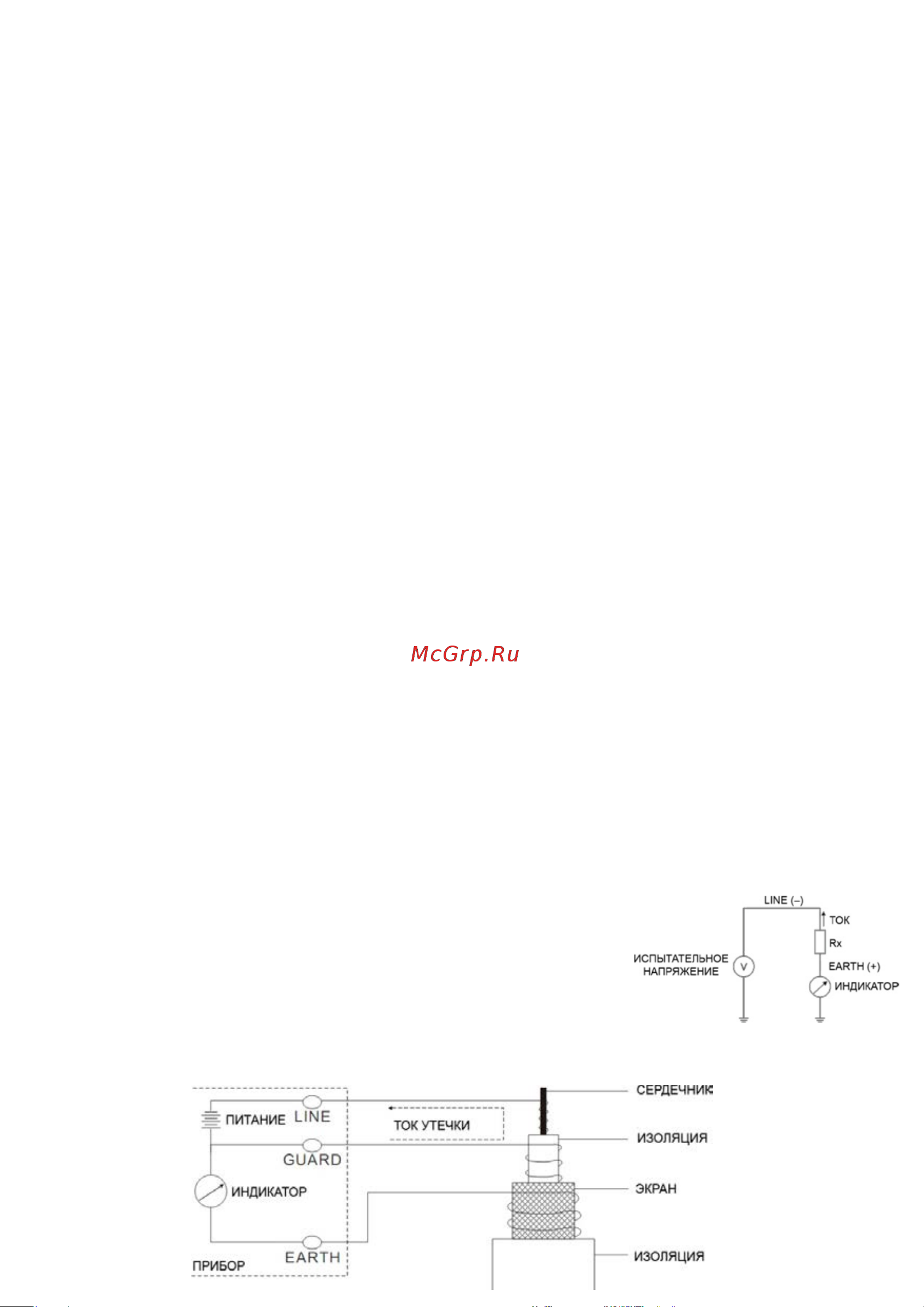

Прибор осуществляет косвенное измерение сопротивления, т. е. его

величина рассчитывается исходя из величин испытательного на-

пряжения и протекающего тока, как R = U/I, где R - сопротивление, U -

напряжение, I - ток.

Испытательное напряжение подается на выходные клеммы только

при нажатой кнопке «ТЕСТ».

Для осуществления непрерывного измерения

предусмотрена возможность блокировки кнопки

«ТЕСТ» в нажатом положении. Для этого нажмите

и поверните кнопку по часовой стрелке до упора.

Для уменьшения величины тока

утечки при измерении сопротивления изоляции экранированного

кабеля в приборе предусмотрен разъем «GUARD»
