Теплолюкс ТР 510 белый Инструкция по эксплуатации онлайн [11/20] 668308
![Теплолюкс ТР 510 белый Инструкция по эксплуатации онлайн [11/20] 668308](/views2/1885021/page11/bgb.png)
ϭϭ
ʿʤˁʿʽˀ˃ʰʻˁ˃ˀ˄ʶˉʰ˔ʿʽʸːʯʽʦʤ˃ʫʸ˔
ˀϯ
ʪϭϮ;
Ϳʻ;ϮϮϬʦͿ
ϱ6 ;Ͳ
Ϳʹ6ʹϱ
ʦͲ
;ͿͲ
3 ;ͲͿ
4 ;Ͳ Ͳ
Ϳʹ ;WͿ Ͳ
;ϯͿ
Содержание
- Живи комфортно 1
- Теплолюкс 1
- Теплолюкс 510 1
- Содержание 2
- Важно 3
- Внимание 3
- Еред началом монтажа внимательно ознакомьтесь с данной инструкцией 3
- Назначение 4
- Органы управления и индикация 4
- Управление и работа 5
- Инструкция по установке терморегулятора теплолюкс 510 7
- Важно 8
- Важно 10
- Технические характеристики 13
- Транспортировкам хранение 14
- Меры безопасности 15
- Гарантийные обязательства 16
- Сведения о сертификации 17
- Гарантийный талон 18
Похожие устройства
- BLACK & DECKER GL7033 Инструкция по эксплуатации
- Gardena 09852-32.000.00 Инструкция по эксплуатации
- Hammer PRT 2450HR PREMIUM Инструкция по эксплуатации
- Krona BELLA 500 WHITE push button Инструкция по эксплуатации
- Krona BELLA 600 BLACK push button Инструкция по эксплуатации
- Krona KAMILLA 450 INOX 1мотор Инструкция по эксплуатации
- Krona KAMILLA 500 BLACK Инструкция по эксплуатации
- Krona KAMILLA 500 INOX/INOX Инструкция по эксплуатации
- Krona KAMILLA 600 black 1мотор Инструкция по эксплуатации
- Krona KAMILLA 600 BLACK 2мотора Инструкция по эксплуатации
- Krona KAMILLA 600 BROWN 1мотор Инструкция по эксплуатации
- Krona KAMILLA 600 white 1мотор Инструкция по эксплуатации
- Krona KAMILLA 600 WHITE 2мотора Инструкция по эксплуатации
- Krona Kamilla sensor 600 white glass Инструкция по эксплуатации
- Krona KAMILLA slim 600 INOX Инструкция по эксплуатации
- Krona MINI 600 WHITE Инструкция по эксплуатации
- Gardena 09046-20.000.00 Инструкция по эксплуатации
- Bosch GLI 18V-1900 (0601446400) без акк. и з.у Руководство пользователя

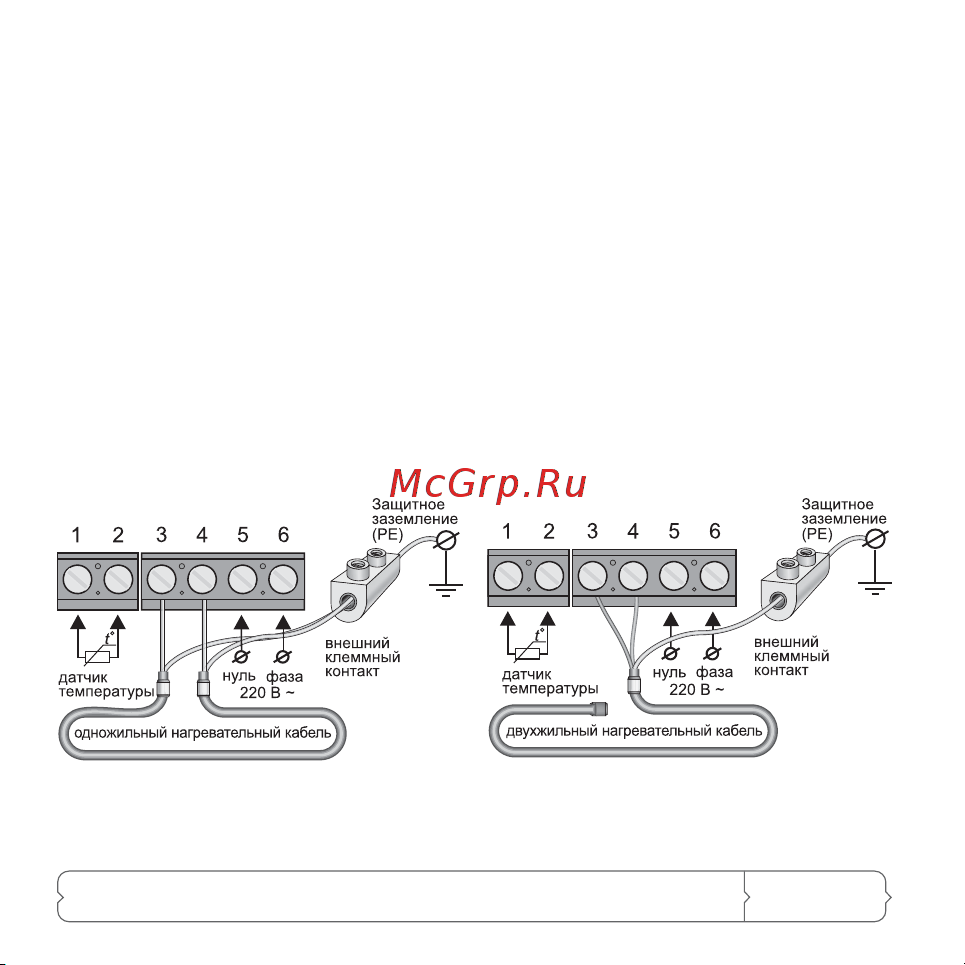

Датчик температуры подключается к клеммам 1 и 2 полярность при этом не имеет значения Напряжение питания переменное 220 В подается на клеммы 5 и 6 причем фаза определяемая индикато ром на клемму б а нуль на клемму 5 Выводы нагревательной секции или мата подключаются к терморе гулятору следующим образом белый коричневый провод подклю чается к клемме 3 голубой светло синий провод подключается к клемме 4 вывод экранирующей оплетки желто зеленый про вод к линии защитного заземления РЕ через внешний клемм ный контакт рис 3 Рис 3 ПАСПОРТ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
