ВНИМАНИЕ!

Все провода во время монтажа изделия должны быть

обесточены.

3.5. Подключение.

Подключение изделия производится через клеммник с помощью трехжиль-

ного сетевого провода (фаза, нейтраль и заземление). Перед подключени-

ем необходимо разобрать корпус коробки, в которой находится клеммник.

Провод необходимо ввести в корпус коробки, обеспечив сохранность ее гер-

метичности. Жилы проводов необходимо подключить к соответствующим

контактам клеммника, ориентируясь на цвет проводов уже подключенных

к клеммнику: коричневый – фаза источника питания 220В (L), синий - ней-

траль источника питания 220В(N), желто-зеленый – защитное заземление

(PE).

После подключения всех жил провода и проверки корректности подключе-

ния, необходимо установить клеммник на место, собрать корпус защитного

короба и обеспечить с помощью герметика его герметичность в местах вво-

да проводов.

3.6. Настройка датчика.

3.6.1. Регулировка положения датчика.

Конструкция датчика позволяет вращать его относительно места крепления,

что дает возможность установить наиболее оптимальное его положение в

соответствии с диаграммой направленности зоны чувствительности сенсо-

ра, см. рис.2.

3.6.2. Регулировка чувствительности к внешней освещенности.

Регулировку чувствительности к времени суток «день-ночь» (чувствитель-

ности к внешней освещенности) необходимо выставить в соответствии с

Вашими потребностями. Датчик может быть настроен как на срабатывание

только в темное время суток ( ), так и на срабатывание при определенном

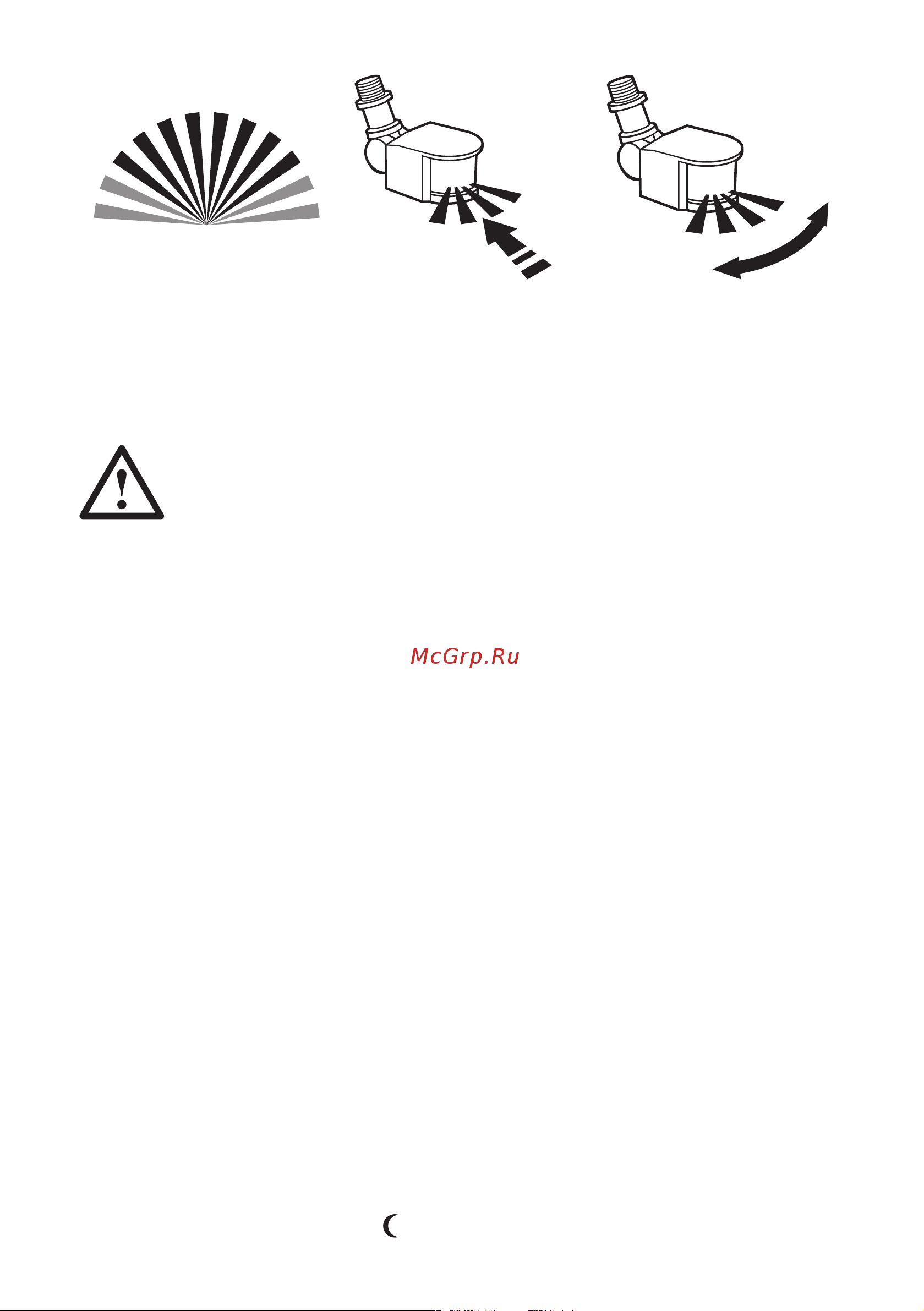

Диаграмма направленности зоны

чувствительности датчика движения

Направление перемещения к которому

сенсор менее чувствителен

Рис.2. Диаграмма направленности зоны чувствительности.

Направление перемещения при

котором сенсор наиболее чувствителен
