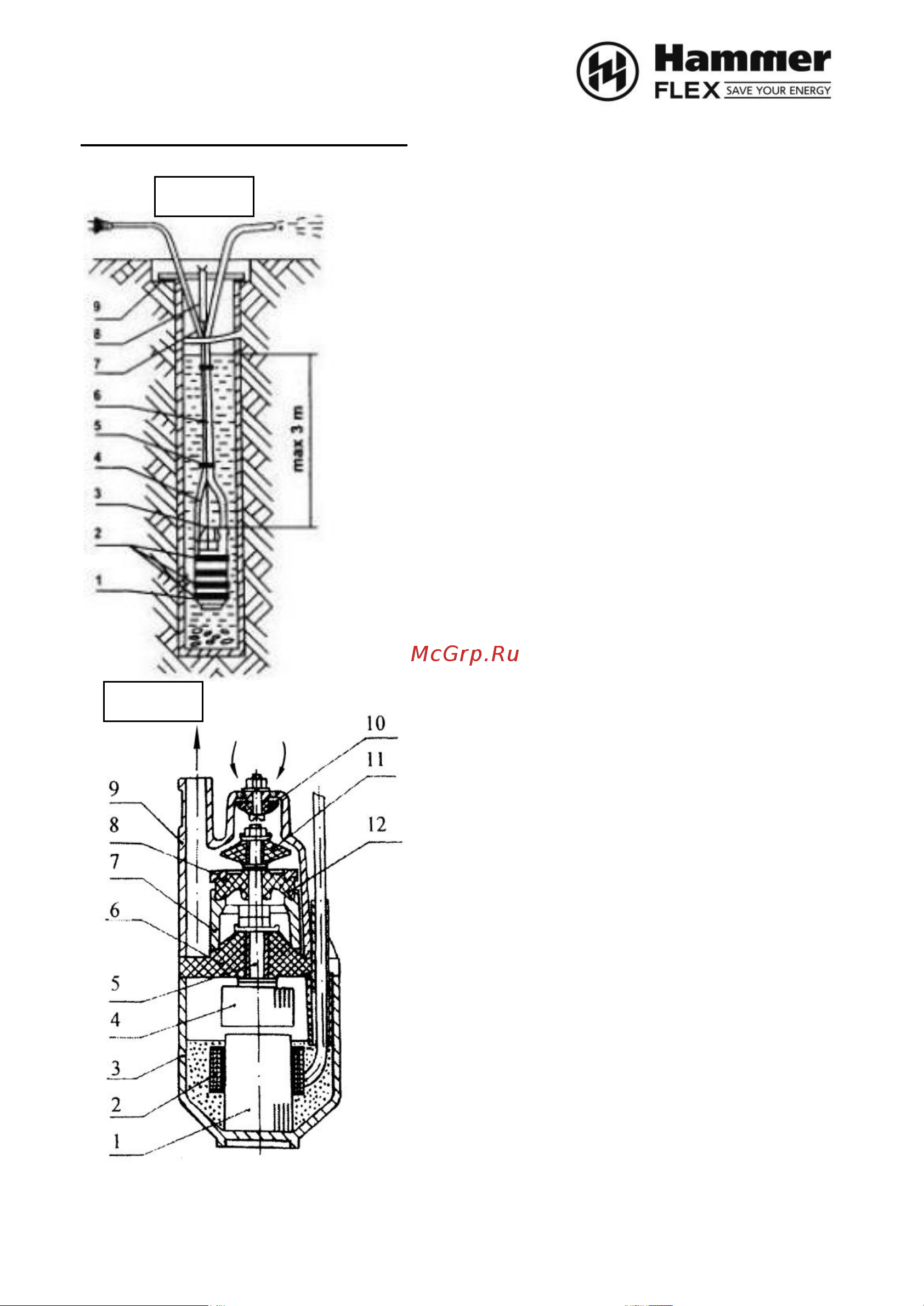

ОПИСАНИЕ УСТРОЙСТВА (Рис.1)
1. Насос
2. Защитное кольцо
3. Хомут
4. Трос (шнур) капроновый
5. Связка
6. Шланг
7. Кабель питания
8. Пружинящая подвеска
9. Перекладина
ВНИМАНИЕ! Некоторые перечисленные
элементы могут не входить в стандартную
комплектацию (шланг, защитное кольцо, трос,
связка, подвеска, перекладина).
Устройство прибора (Рис.2).
Электронасос (рис.2) состоит из электропривода,
корпуса и вибрационного привода с поршнем,
соединённых по разъёму четырьмя винтами.
Электопривод состоит из сердечника, двух
катушек и шнура питания с вилкой,
заформованных в корпусе компаундом. Вибратор
состоит из амортизатора, муфты,
диафрагмы, упора и штока, на одном конце
которого напрессован якорь, а на другом
закреплён поршень.
Амортизатор и диафрагма, установленные
на некотором расстоянии друг от друга,
придают направление штоку, а также
обеспечивают герметичность насоса и
исключают доступ воды в полость
электропривода.
Корпус насоса представляет собой колпак,
в верхней части которого отформован
стакан с отверстиями для входа воды и
патрубок для выхода её из насоса.
Принцип работы насоса основан на
использовании переменной силы тока,
превращённой упругим амортизатором в
механические колебания якоря и поршня.
Поршень, перемещаясь, создаёт
гидравлический удар в стакане.
Одновременно клапан закрывает входные
отверстия, и вода вытесняется в напорный
патрубок. Насос не требует смазки и
