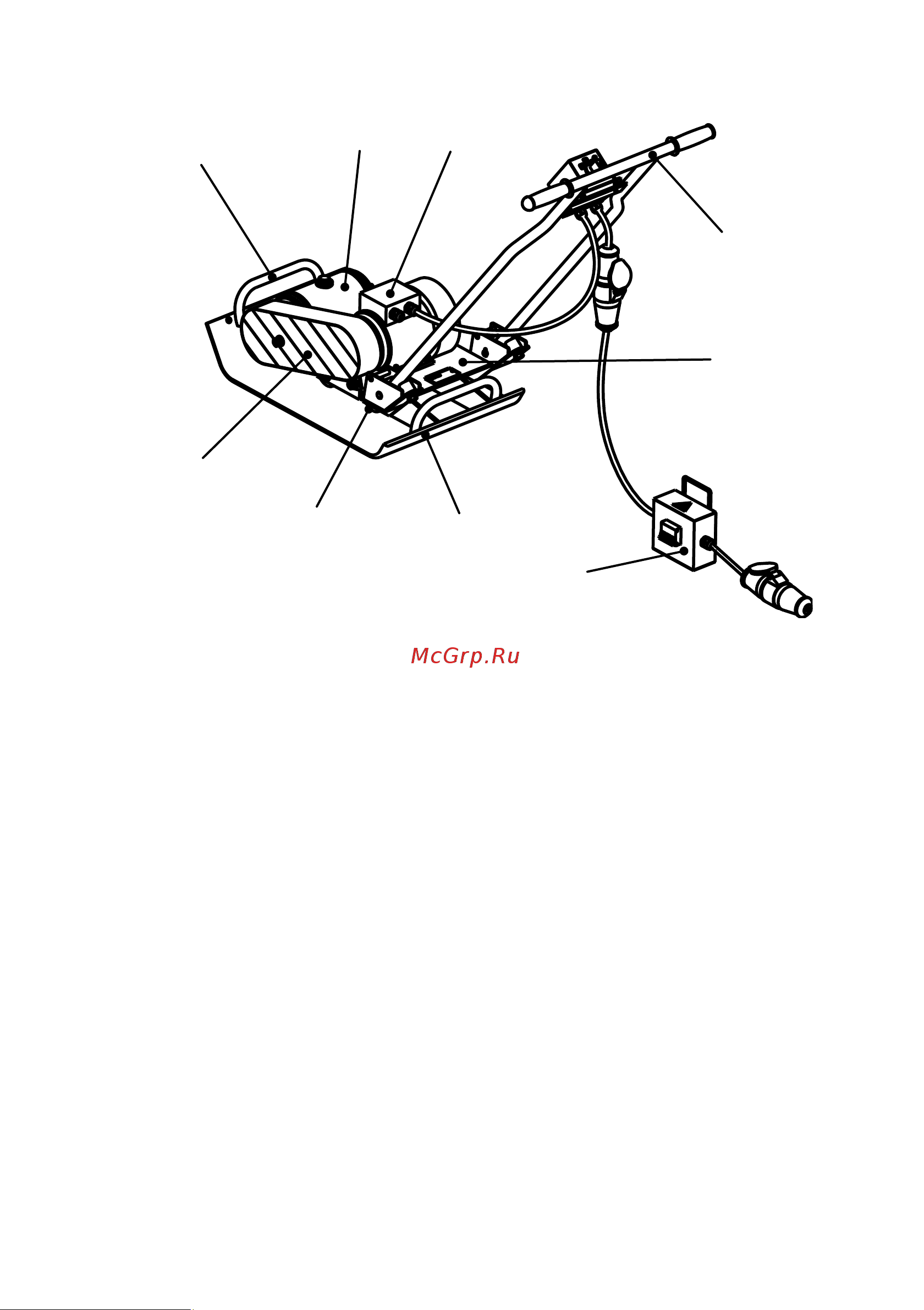

Рисунок 1

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Виброплита, в соответствии с рисунком 1, представляет собой

конструкцию, состоящую из сварного поддона 1, жестко закрепленного на нем

вибратора 2, верхней плиты 3, установленной на четырех резиновых амортизаторах

4. На плите 3 установлен электродвигатель 5. Передача крутящего момента от

электродвигателя 5 к эксцентриковому валу вибратора 2 передается посредством

клиноременной передачи. На верхней плите 3 закреплено ограждение

клиноременной передачи 6 и ручка 7, на которой установлен переключатель

электрооборудования 8.

На поддоне 1 приварены ручки 9, посредством которых осуществляется

погрузка, разгрузка и транспортировка виброплиты на небольшие расстояния.

Вибратор 2 представляет собой конструкцию, в корпусе которой

установлен эксцентриковый вал. При вращении вала возникает вибрация,

передающаяся через корпус вибратора поддону 1.

Плита 3 связана с вибрирующим поддоном 1 посредством четырех

резиновых амортизаторов 4, установленных горизонтально.

- 5 -
