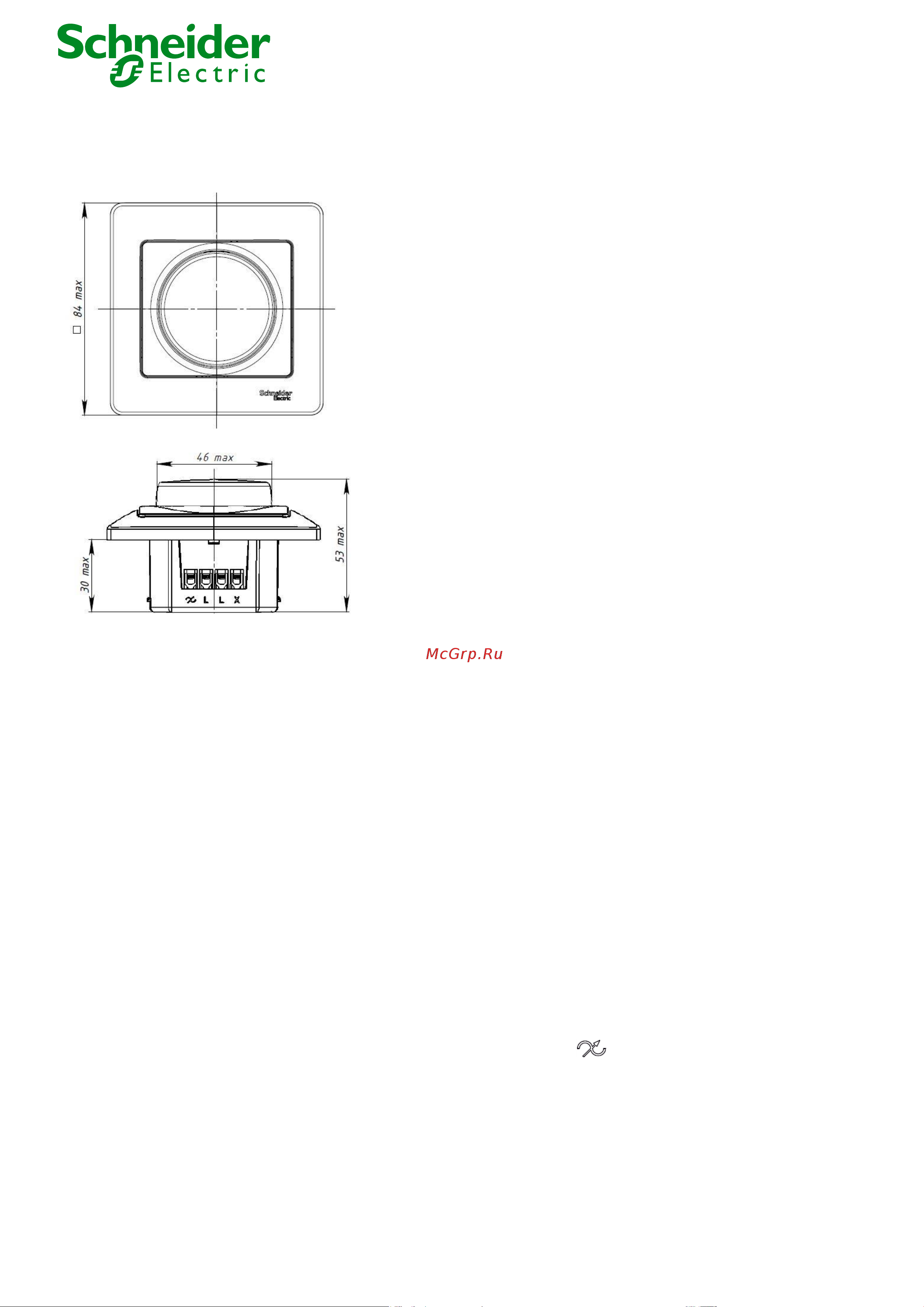

2.3 Габаритные размеры представлены на рисунке 2.

ATN00..34, ATN00..36

рисунок 2.

3. Регулировка минимального уровня яркости ламп для всех типов нагрузки

При первом включении светорегулятора убедитесь, что лампа горит с минимальным уровнем яркости.

Если лампа не горит или горит слишком ярко, перейти к процедуре установки минимального уровня

яркости. Для этого необходимо снять ручку, крышку, установить ручку. Повернуть ручку против

часовой стрелки до упора. Установить минимальную яркость с помощью подстроечного винта (MIN)

(рис.1).

4. Правила и условия безопасной эксплуатации.

Запрещается монтаж и эксплуатация cветорегулятора при обнаружении трещин или сколов в

основании, на крышке или ручке. Запрещается подключение светорегулятора к неисправной

электропроводке. Запрещается подключение нагрузки с мощностью, превышающей заявленную

номинальную мощность.

5. Правила и условия монтажа.

Монтаж и замену производить при отключенном электропитании сети квалифицированным

специалистом согласно ПУЭ. Обязательно убедиться в отсутствии напряжения на месте работ с

помощью индикаторной отвертки. С помощью отвертки снять поворотную ручку, отвернуть гайку,

снять крышку. Зачистить концы проводов на 5 мм. Соединить провода с клеммами механизма в

соответствии с схемой подключения. Клемма для подключения “фазы” обозначена знаком L1 или L2.

Клемма для подключения нагрузки обозначена символом . Клемма, обозначенная Х, не

подключена к светорегулятору конструктивно и может быть использована в качестве дополнительного

зажима. Установить механизм в монтажную коробку с помощью саморезов. Установить рамку,

крышку, завернуть гайку, установить ручку.

Подать ток в сеть.

6. Правила и условия хранения

Условия хранения светорегулятора - 5 лет в упаковке предприятия-изготовителя при температуре от

С до +40

С и относительной влажности до 60%.
