Клемма заземления нулевого сварочного

провода предназначена для обеспечения

надежного механического присоединения

провода заземления сварочного аппарата к

свариваемому изделию с целью обеспечения

низкоомного электрического контакта. Ис-

пользуется при электродуговой сварке, плаз-

менной резки. Крепится к обрабатываемому

листу или сварочному столу. Предназначена

только для работы в составе электросвароч-

ного или плазменного аппарата.

Клеммы гарантируют плотный и надежный

контакт в месте подключения за счет мощ-

ной пружины и толстостенных губок.

Виды клемм заземления:

• КЗ-20-1, КЗ-30-1 и КЗ-50-1 — Клеммы из-

готовлены из углеродистой стали с медны-

ми вставками и изолированными ручками.

• КЗ-20-2, КЗ-30-2 и КЗ-50-2 — Клеммы из-

готовлены из латуни, литая конструкция с

изолированными ручками.

Клеммы выпускаются в климатическом ис-

полнении УХЛ1 и Т1 по ГОСТ 15150.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Клемма заземления в сборе 1 шт.

Руководство по эксплуатации 1 шт.

Клемма заземления состоит из 2-х полу-

корпусов, в которых закреплены латунные

массивные контакты (КЗ-20-1, КЗ-30-1 и

КЗ-50-1), к которым при помощи болтово-

го соединения подключается заземляющий

кабель. Для плотного (без зазоров) присое-

динения клеммы заземления к сварочному

столу или листу металла два полукорпуса со-

единены между собой осью, на которой уста-

новлена пружина, создающая усилие прижи-

ма губок (контактов).

Перед началом электродуговой сварки или

плазменной резки к губке заземления подсо-

единяют заземляющий кабель посредством

зажима болтового соединения. Клемму за-

земления подсоединяют через губки либо к

металлической части сварочного стола, либо

к сварочной конструкции или металлу (для

плазменной резки).

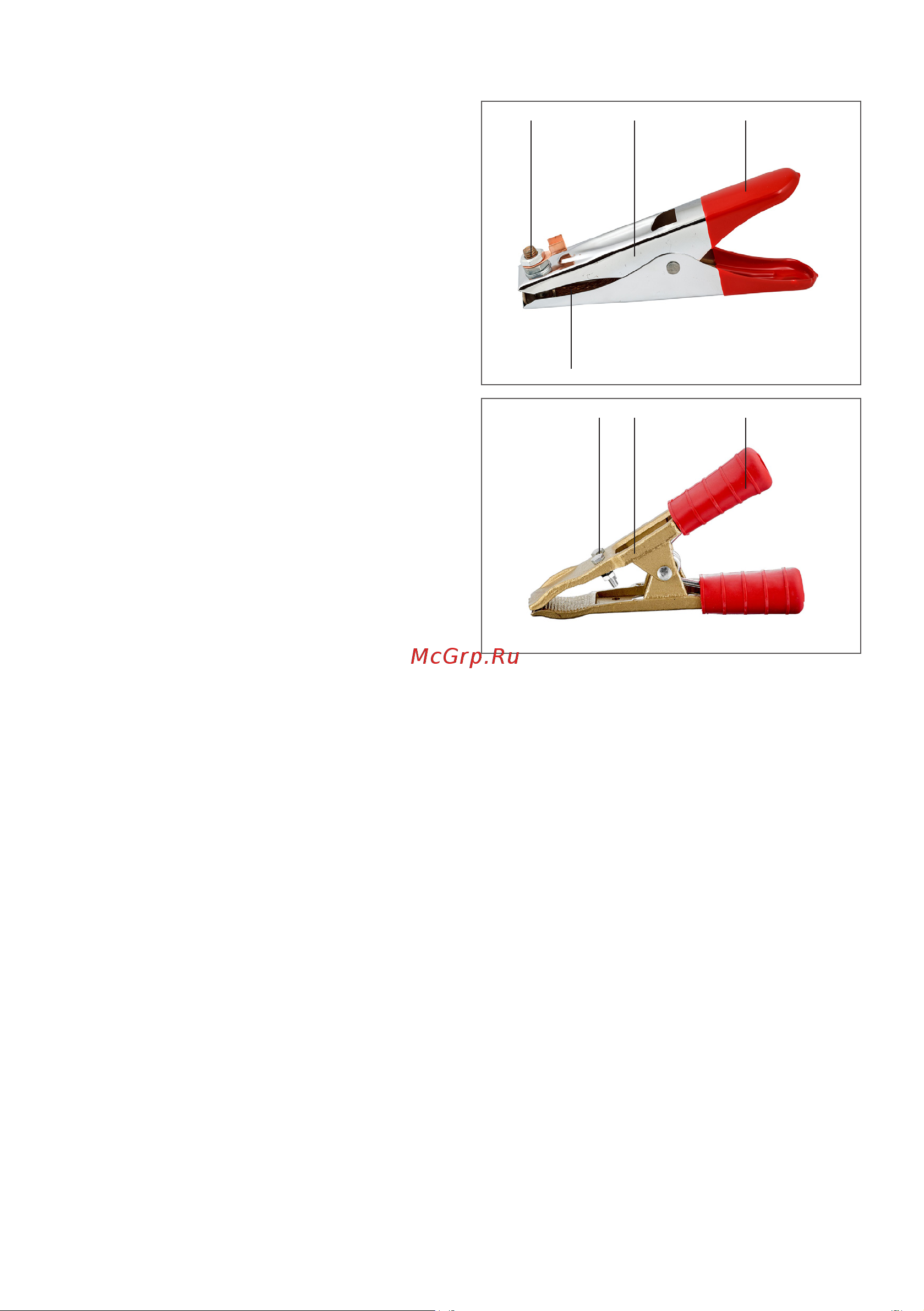

1. Корпус клеммы заземления

2. Медные вставки

3. Болтовое соединение

4. Изолированные ручки

ВНИМАНИЕ! Производитель ведет дальней-

шую работу по усовершенствованию кон-

струкции клемм заземления, поэтому не-

которые конструктивные изменения могут

быть не отражены в настоящем руководстве

по эксплуатации.
