Ред. 2

6.3. Предварительно одев шайбу (34) и пружину (16) на фиксатор (8),

продеть фиксатор с пружиной через уголок с отверстием основания

переднего (3) так, что бы пружина оказалась между уголком основания

переднего и кольцом на фиксаторе, упираясь в них.

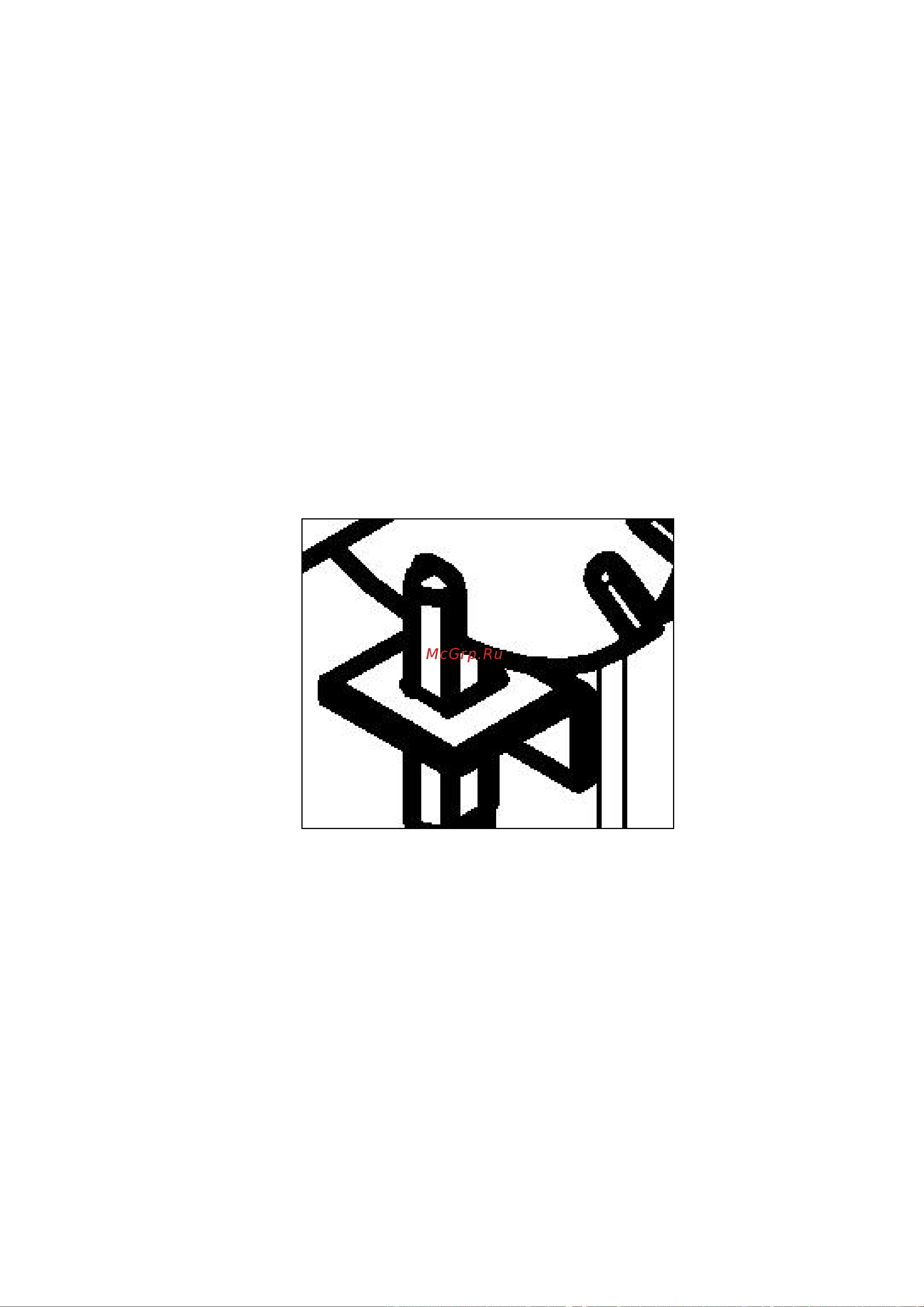

6.4. Смонтировать раму монтажную (6) на основание переднее (3) так,

что бы кончик фиксатора (8) прошёл через уголок рамы монтажной (6),

как показано на рисунке справа. После закрепить используя два болта

(19) и гайки (33).

6.5. На раму монтажную (6) установить скобу (4).Закрепить скобу (4)

на раме монтажной (6)с помощью двух болтов (19) и гайки (33).

6.6. Используя болт (21), шайбы (26 и 30), гайку (24) смонтировать

диск фиксатора в сборе (5) на скобу в сборе (4) так, чтобы кончик

фиксатора (8) встал в паз диска фиксатора в сборе (5) в положение

хранения, как показано на рисунке ниже.

Рис. 3. Положение хранение

6.7. Совместив паз вала привода на скобе (4) со шпоночной выемкой

на детали шкивузла привода в сборе (7),установить на скобу (4)

привод в сборе (7).Закрепить привод в сборе (7)к кронштейну скобы

(4), используя два болта (18), и к раме монтажной (6) болтом (20),

шайбами (25 и 28).

6.8. Предварительно выставив, горловиной вниз, на ровную

поверхность емкость верхнюю (12), смонтировать на неё емкость

нижнюю (2) и секторы (13), наживив при этом винтовые соединения

(23,33). Совместив 4 сектора между собой, закрепить все детали,

затянув винты (23) с гайками (33).
