M300
СОДЕРЖАНИЕ
ПРАВИЛА ПО БЕЗОПАСНОСТИ
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ ПАНЕЛИ
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ
ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ
ЗАМЕНА БАТАРЕИ
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Этот компактный цифровой мультиметр предназначен для
измерения постоянного, переменного тока и напряжения,
сопротивлений, проверки диодов, звуковой прозвонки при
высокой точности и простоте.
Легкий и маленький по размерам с чехлом и спрятанными в
корпус щупами этот инструмент будет служить Вам многие
годы.
ПРАВИЛА ПО БЕЗОПАСНОСТИ
- Всегда убеждайтесь, что переключатель функций установ-
лен в правильной позиции.
- Для того чтобы избежать электрического удара, соблюдайте
ОСТОРОЖНОСТЬ при измерении высоких напряжений. Все-
гда выключайте исследуемую схему перед подсоединением к
ней щупов.
- Перед тем, как измерять сопротивление, убедитесь, что все
источники питания (пост. и перем.) выключены.
- Никогда не работайте с прибором с открытой задней крыш-
кой. Никогда не подавайте на вход прибора максимально
допустимые значения измеряемых величин.
ХАРАКТЕРИСТИКИ
ОБЩИЕ
Метод измерения Режим двойного интегрирования
Дисплей 3,5 разрядный ЖК дисплей
Полярность Автоматическая индикация
Скорость измерений 2 - 3 раза в секунду
Индик.разряда батареи
знак слева на дисплее
Диапазон рабоч.темпер.0°С - 40°С, влажн. ≤ 80%.
Размеры 70 x 120 x 18 мм
Вес 110 гр. ( включая батарею )
Батарея 9-12 В, могут использоваться:
GP23A или эквивалент
Принадлежности Батарея GP23A, чехол,
инструкция
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
ТОЧНОСТЬ
(1год) 18-28
°
С
2 В
1 мВ
+ 0.5% + 1D
*)
20 В
200 В
500 В
10 мВ
0.1В
1 В
+ 0.8% + 1D
*)
D - единица младшего разряда
Максимально допустимое входное напряжение 500 В.
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
ТОЧНОСТЬ
(1год) 18-28
°
С
200 В
0.1 В
+ 1.2% + 10D
500 В
1 В
+ 1.2% + 10D
Диапазон рабочих частот: 45 - 1000 Гц.
Максимально допустимое входное напряжение 500 В эфф.
Индикация: индикация среднеквадратичного значения пере-
менного напряжения синусоидальной формы.
ПОСТОЯННЫЙ ТОК
ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
ТОЧНОСТЬ
(1год) 18-28
°
С
200 мА
0.1 мА
+ 2% + 2D
Защита от перегрузки: предохранитель 200 мА/250 В.
СОПРОТИВЛЕНИЕ
ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
ТОЧНОСТЬ
(1год) 18-28
°
С
2 КΩ
20 КΩ
200 КΩ
2000 КΩ
1Ω
10 Ω
100 Ω
1 К
+1.0% + 2D
Напряжение холостого хода: приблизительно 0.65 В.
Защита от перегрузки: 250 В эфф. перем. тока
ДИОДНЫЙ ТЕСТ
РАЗРЕШАЮЩАЯ
СПОСОБНОСТЬ
ТЕСТОВЫЙ ТОК
МАКСИМ. НАПРЯЖЕНИЕ
РАЗОМКН. КОНТУРА
1 мВ
0.8мА
3.2 В
Защита от перегрузки: 250 В эфф. перем. тока
ПРОЗВОНКА СОЕДИНЕНИЙ
РАЗРЕШАЮЩАЯ
СПОСОБНОСТЬ
ОПИСАНИЕ
1Ω
Звуковой сигнал при сопротивл. менее 50 Ω
Защита от перегрузки: 250 В эфф. перем. тока

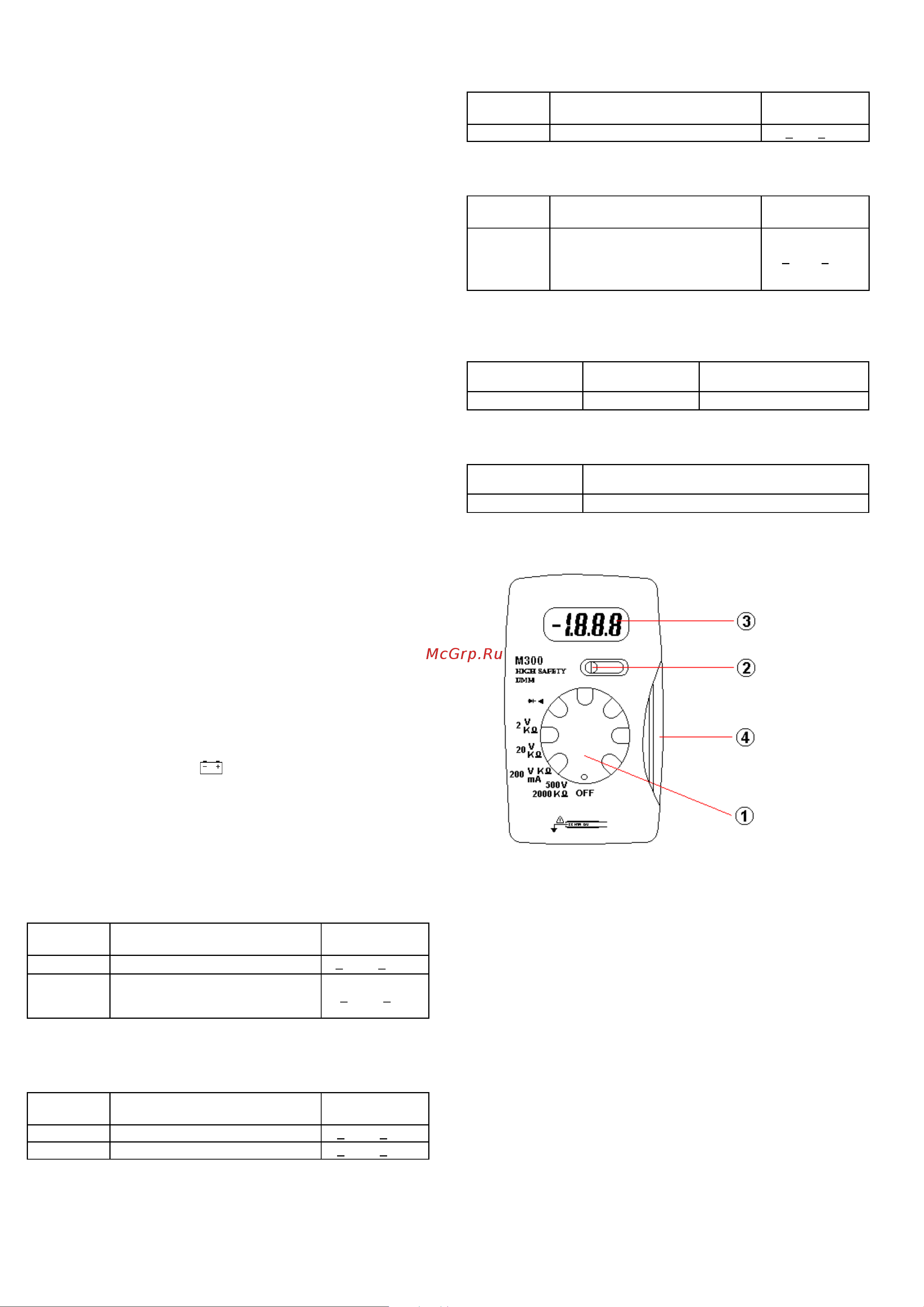

ОПИСАНИЕ ПАНЕЛИ
1. Переключатель диапазонов: переключатель как для выбо-
ра диапазона измерения так и для включения прибора в ра-
боту.
2. Переключатель функций: переключатель для выбора
функций.
3. Дисплей: 3.5 - разрядный ЖК дисплей от 0 до 1999.
4. Щупы: красный для положительной (+) полярности, черный
для отрицательной (-) полярности.
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
1. Установить переключатель функций в положение V=
2. Установить переключатель пределов в желаемое положе-
ние. Если величина измеряемого напряжения заранее не
известна установите переключатель диапазонов на наивыс-
ший предел, а затем уменьшайте предел до достижения тре-
буемой точности.
3. Подсоедините щупы к источнику напряжения или измеря-
емой нагрузке. Индикатор покажет напряжение и его поляр-
ность на красном щупе прибора.
4. При установке переключателя пределов в положение “500
V” на дисплее появится знак “HV”, напоминающий о работе с
высоким напряжением. Требуется осторожность.
