Русский | 193
Bosch Power Tools 1 609 929 S09 | (15.10.08)

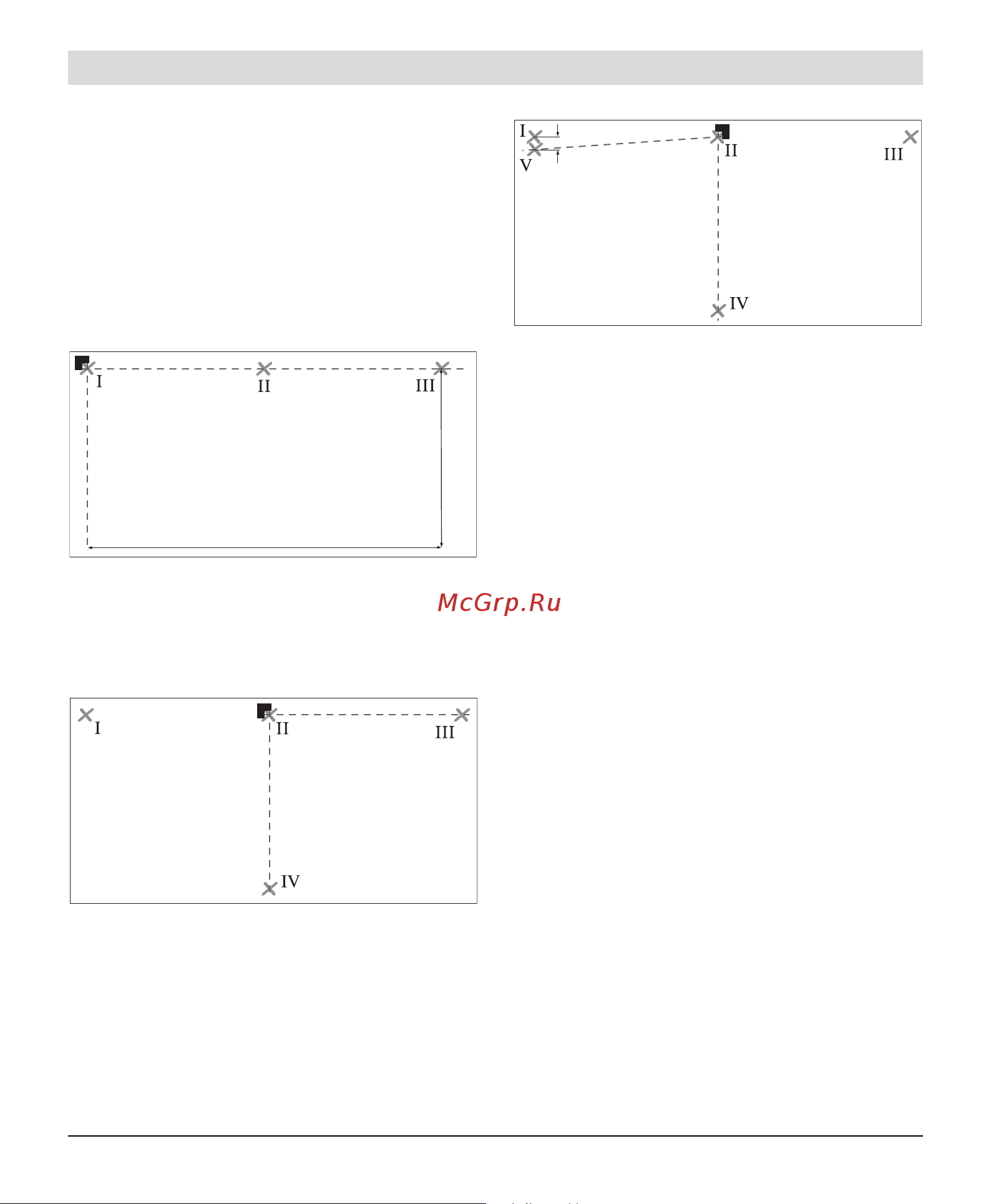

Проверка угловой точности между лазер-
ной линией 0° и 90°
– Установите измерительный инструмент
в один из углов измеряемого участка.
Включите измерительный инструмент и
направьте его так, чтобы лазерная линия
0° проходила вдоль длинной стороны
измеряемого участка, а лазерная линия
90° – вдоль его короткой стороны.
– Отметьте точку пересечения лазерных
линий на земле (точка I). Кроме того,
отметьте середину лазерной линии 0° на
удалении 5 м (точка II) и на удалении
10 м (точка III).
– Установите измерительный инструмент
(не разворачивая его) на удалении 5 м
таким образом, чтобы точка пересече-
ния лазерных линий попадала на ранее
отмеченную точку II и лазерная линия
0° проходила через точку III.
Отметьте середину лазерной линии 90°
на удалении 5 м (точка IV).
– Разверните измерительный инструмент
на 90° таким образом, чтобы середина
лазерной линии 0° проходила через
точку IV.
Точка пересечения лазерных линий по-
прежнему должна находиться в точке II.
– Отметьте середину лазерной линии 90°
на удалении 5 м в качестве точки V как
можно ближе к точке I.
– Разница d между двумя точками V и I –
это фактическое отклонение лазерной
линии 0° и лазерной линии 90° от
прямого угла.
На участке 2x5м=10м максимально
допустимое отклонение составляет:
10 м x ± 0,2 мм/м = ± 2мм.
Разница d между точками I и V
не должна
превышать 2 мм.
10 m
5 m
d
OBJ_BUCH-828-001.book Page 193 Wednesday, October 15, 2008 3:12 PM
