RedVerg RD-SPS100L — установка и эксплуатация электронасоса: советы и рекомендации [5/14]

• Для увеличения срока службы электронасоса во всасывающей магистрали можно

установить фильтр предварительной очистки воды(100-500 мкм), учитывая, что

показатели высоты всасывания, подачи и напора при этом могут уменьшаться.

• Обязательным условием работы электронасоса является наличие обратного

клапана на входе всасывающей магистрали. Во избежание засасывания осадка,

Обратный клапан устанавливается вертикально на расстоянии 30 см от водяной

подушки (В2). Во время работы следите за уровнем воды. Обратный клапан не

должен выступать над поверхностью воды (В1).

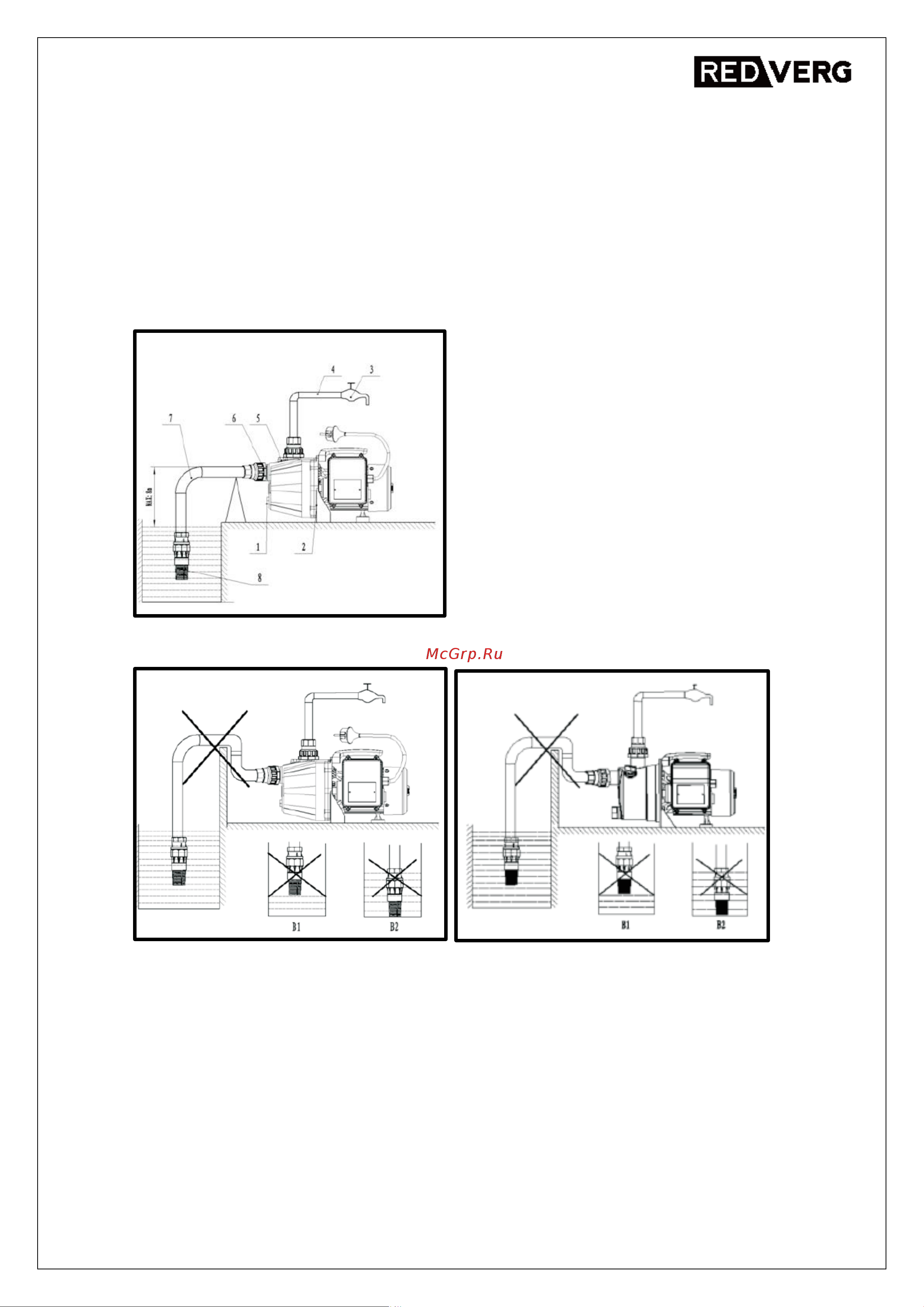

Правильная схема установки.

Рис.2

Не правильная схема установки.

Рис.2а

• Подключение электронасоса к электрической сети должно выполняться

трехжильным влагостойким кабелем в двойной изоляции сечением для меди не

менее 1,5 кв. мм. При плохом качестве электросети подключите насос через

стабилизатор.

• При первоначальном пуске необходимо предварительно залить электронасос и

всасывающую магистраль водой через заливное отверстие. Для этого следует

вывернуть пробку (2) Рис 1 и заливать воду до тех пор, пока из заливного

отверстия не начнет вытекать вода без пузырьков воздуха, после чего завернуть

пробку заливного отверстия и подключить к выходному отверстию напорную

магистраль (Рис.3). Электронасос готов к эксплуатации. При включении

электронасоса в электрическую сеть насос начнет подавать воду.

1. Сливная пробка;

2. Насос;

3. Водопроводный кран;

4. Выпускной патрубок;

5. Пробка заливного отверстия;

6. Подсоединение впускного патрубка;

7. Впускной патрубок;

8. Обратный клапан.
