1 2 5 3 4
22
21
20
19
18
17
25
26
27
29
28
24
23
12
11
13 14 15 16
10
30
6 7 8
9

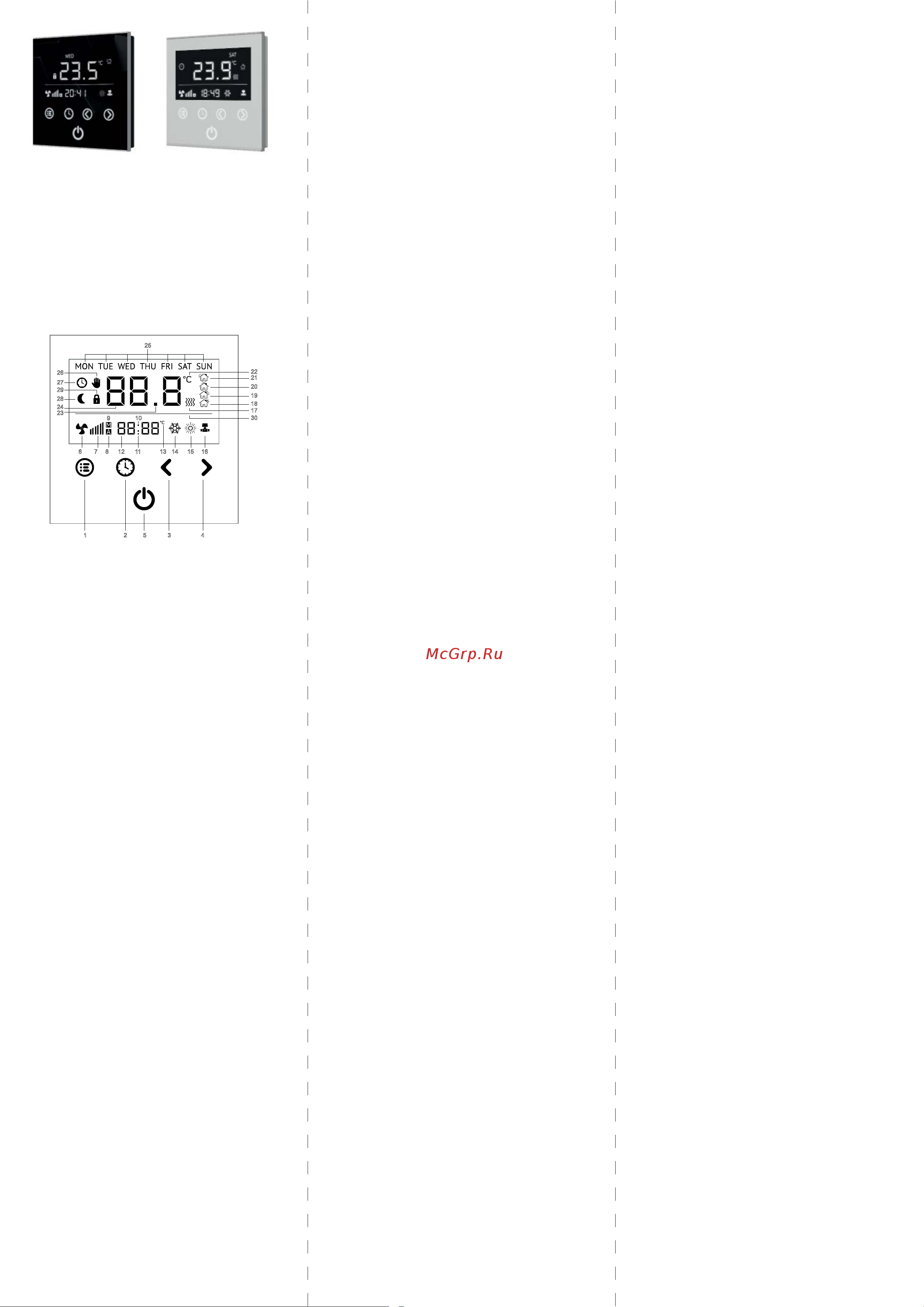

Клавиши управления регулятором:
1 - Режимы
2 - Часы
3 - Влево
4 - Вправо
5 - Включение/выключение
Индикаторы:
6 – работа вентилятора
7 – уровнень скорости вращения вентиляторов
8 – автоматический режим работы вентиляторов
9 – ручной режим работы вентиляторов
10 – разделитель показателя времени
11 – разделитель показания температуры
12 – индикатор времени, температуры, сервисных параметров
13 – градусы Цельсия малый символ
14 – режим работы охлаждения
15 – режим работы обогрева
16 – индикатор работы вентиля
17 – индикатор работы внешнего датчика температуры
18-19-20-21 – временные интервалы используемые для недель-
ного программирования регулятора
22 – градусы Цельсия большой символ
23 – разделитель показания температуры
24 – основной индикатор температуры
25 – дни недели
26 – индикатор сервисного режима
27 – индикатор работы недельной программы
28 – “режим сна”
29 – индикатор блокировки клавиатуры
30 – разделительная линия
2. Включение – выключение регулятора.
Включение-выключение регулятора осуществляется кратковремен-
ным нажатием кнопки
5.
При выключении регулятора возможно два состояния работы регу-
лятора, в зависимости от значения параметра P02=1 (в сервисных
настройках) осуществляется гашение всех символов индикатора и
подсветки всех кнопок, за исключением подсветки кнопки
5. В слу-
чае, когда P02=2 высвечивается надпись OFF, кнопки, за исключе-
нием кнопки
5 гасятся и становятся неактивными, кнопка 5 меняет
свечение как было указано выше. Функция Бездействия, указанная
в п.4 актуальна также и для этого случая. Когда происходит касание
любой из клавиш, индикатор работает в нормальном свечении.
3. Бездействие.
В случае, когда истекло время, когда нажимались кнопки на регуля-
торе более одной минуты, яркость свечения должна уменьшится в
случае, если параметр P11=1. Когда происходит касание любой из
клавиш, индикатор работает в нормальном свечении. Яркость све-
чения индикатора в нормальном режиме работы можно выставить
параметром Р03 в сервисных настройках в диапазоне от 1 до 5.
4. Установка требуемой температуры.
Установка требуемой температуры в помещении осуществляется
нажатием клавиш
3 и 4 для регулятора в включенном состоянии.
Уменьшение/увеличение температуры осуществляется в диапазоне
от 5 °C до 45 °C шагом 0,5 °C. Значение требуемой температуры в по-
мещении изменяется на индикаторе
12. В зависимости от режима
работы сервоприводов устанавливаемым в параметре P01 осущест-
вляется следующая логика управления:
- если в режиме нагрева P01=1 (засвечивается индикатор
15) тре-
буемая температура-уставка больше текущей температуры в по-
мещении, то сервопривод вентиля на нагрев открывается, при этом
индикатор
16 отображается, иначе - закрывается (не отображается).
При этом сервопривод на охлаждение – закрыт в любом случае. Ре-
гулятор управляет вентиляторами в случае, когда требуемая темпе-
ратура больше текущей, и отключает, если она равна или меньше.
- если в режиме охлаждения P01=2 (засвечивается индикатор
14)
требуемая температура-уставка меньше текущей температуры в по-
мещении, то сервопривод вентиля на охлаждение открывается, при
этом индикатор
16 отображается, иначе - закрывается (не отобра-
жается). При этом сервопривод на нагрев - закрыт в любом случае.
Регулятор управляет вентиляторами в случае, когда требуемая тем-
пература меньше текущей, и отключает, если она равна или больше.
- если в режиме нагрева и охлаждения P01=3 засвечивается индика-
тор
14 и 15 требуемая температура больше текущей температуры
в помещении, то сервопривод вентиля на нагрев открывается, на
охлаждение закрывается (в данном случае – это режим нагрева и
индикатор
15 засвечивается), при этом индикатор 16 отображает-
ся, иначе - требуемая температура больше текущей температуры в
помещении, то сервопривод вентиля на охлаждение открывается,
на нагрев закрывается (в данном случае – это режим охлаждения и
индикатор
14 засвечивается), при этом индикатор 16 отображается.
Регулятор управляет вентиляторами в случае, когда требуемая
температура как меньше, так и больше текущей. Вентиляторы и
сервоприводы отключается в зоне гистерезиса, когда температуры
выравниваются.
5. Режимы работы вентилятора.
Регулятор работает в двух режимах работы – ручной и автоматиче-
ский. Отображение режима работы осуществляется индикаторами
9
(ручной) и
8 (автоматический). Переключение между режимами ра-
боты осуществляется клавишей
1 во включенном состоянии регуля-
тора. Выход из выбора режима работы вентилятора осуществляется
кнопкой
5 или автоматически, после 15-ти секунд бездействия.
6. Режим ручного выбора скорости вращения вентилятора.
Режим активен, когда моргает индикаторы
9 и 24 с значением
скорости вращения в процентном соотношении от максимальной
в диапазоне от 0% до значения установленном в параметре P09 в
сервисных настройках, ограничивающего максимальную скорость
вращения вентиляторов. Выбор скорости осуществляется клави-
шами
3 и 4 с шагом 5%. При этом на индикаторе 24 отображается
выставленное значение скорости. На индикаторе
7 также происхо-
дит отображение скорости вращения вентиляторов. При значении
скорости 0- 20% полоски не засвечиваются, 20-40% - две полоски,
40-60 – четыре полоски, 60-100% шесть полосок.
Выход из выбора режима осуществляется кнопкой
5 или автомати-
чески, после 15-ти секунд бездействия.
7. Режим автоматического регулирования скорости враще-
ния вентилятора.
Режим активен, когда моргает индикатора
8. В этом режиме ско-
рость вращения вентиляторов задает регулятор по закону ПИД-ре-
гулирования, в зависимости от установленной и текущей температур
в помещении, а также от графиков регулирования, которые задаются
в сервисном меню параметром P07 и параметром времени реакции
регулирования P08.
Выход из выбора режима работы вентилятора осуществляется кноп-
кой
5 или автоматически, после 15-ти секунд бездействия.
8. Режим отображения и установки времени.
Отображение времени, дня, месяца, года и температуры-уставки
осуществляется на индикаторе
12 и переключается кратковремен-
ным нажатием кнопки
2 в цикличной форме:
Время: ЧЧ:MM >> День:Месяц >> Год >> Температура-уставка
Режим установки времени осуществляется продолжительным на-
жатием кнопки
2 в течение пяти секунд. Путем нажатия кнопки 1
происходит переключение между Часами, Минутами, Днем, Меся-
цем, Годом. Выбранный параметр (часы, минуты, день, месяц, год)
моргает. Изменение параметра осуществляется кнопками
3 и 4.
Сохранение и выход из выбора режима установки времени осущест-
вляется кнопкой
5 или автоматически после 15-ти секунд бездей-
ствия. В регуляторе реализован «вечный календарь» и день недели
выставляется сам.
9. «Режим сна».
Активация «режима сна» осуществляется продолжительным нажа-
тием кнопки
5 в течение пяти секунд. При активации режима сна
загорается индикатор
28. Далее происходит снижение (для режима
нагрева P01=1) или повышение (для режима охлаждения P01=2)
температуры-уставки на перепад температуры, указанный в пара-
метра P12 (по-умолчанию на три градуса) на один градус в час.
После истечения периода в восемь часов, температура возвращается
к установленной, индикатор
28 гасится и «режим сна» отключается.
«Режим сна» для режима нагрева и охлаждения P01=3 не работает.
Изменение значения температуры-уставки для режима сна кнопка-
ми
3 и 4 невозможна.
10. Блокировка клавиатуры.
Возможно три режима блокировки клавиатуры, устанавливаемые-
параметром P10 в сервисных настройках:
P10=1 - блокировка/разблокировка клавиатуры осуществляется при
включенном регуляторе вручную путем продолжительного нажатия
кнопки
4, при этом, если клавиатура заблокирована, высвечивается
индикатор
29.
P10=2 - блокировка клавиатуры осуществляется при включенном
регуляторе автоматически после трех минут бездействия и может
быть разблокирована вручную путем продолжительного нажатия
кнопки
4, при этом, если клавиатура заблокирована, высвечивается
индикатор
29.
P10=3 – запрет режима блокировки клавиатуры.
11. Калибровка датчика температуры.
Регулятор оснащен встроенным датчиком температуры в помеще-
нии. Калибровка датчика осуществляется по эталонному термометру
и корректируется параметром P04 в сервисных настройках в диапа-
зоне -10..10 °C с шагом 0,1 °C.
12. Внешний датчик температуры.
В регуляторе есть отдельные выводы для подключения внешнего
датчика температуры. При подключении внешнего датчика регуля-
тор автоматически его активирует, загорается индикатор
17. В слу-
чае ошибки работы датчика температуры на индикаторе
24 высве-
чивается надпись ERR. Калибровка внешнего датчика температуры
осуществляется также параметром P04 в сервисных настройках. При
подключении внешнего датчика температуры, внутренний датчик
отключается.
9. Режим недельного программирования во времени.
В режиме недельного программирования регулятор работает по
заданной программе температур в автоматическом режиме или
фиксированных скоростей вращения вентиляторов для каждого из
четырех суточных временных интервалов и каждого дня недели.
Суточный период делится на четыре временных интервала с шагом в
шесть часов. У каждого интервала времени есть свой индикатор
18,
19, 20, 21:
- c 04 до 10 – утренний период, индикатор
21
- c 10 до 16 – дневной период, индикатор
20
- c 16 до 22 – вечерний период, индикатор
19
- c 22 до 04 – ночной период, индикатор
18
Пользователю предоставляется возможность запрограммировать
для каждого дня недели в определенный интервал времени темпе-
ратуру уставку в помещении или уровень скорости вращения вен-
тиляторов в зависимости от значения параметра P13 в сервисных
настройках.
Активация работы режима недельного программирования осущест-
вляется в сервисном меню путем выбора параметра P13, при этом
индикатор
27 засвечивается.
Режим программирования активируется продолжительным нажати-
ем кнопки
3 с задержкой в пять секунд при включенном регулято-
ре. Вход в режим обозначает моргающий индикатор
27. Нажатием
кнопки
1 происходит выбор дня недели, далее интервал времени,
далее значение температуры (P13=2) или скорости вращения вен-
тилятора (P13=3). Установка значения осуществляется нажатием
кнопок
3 и 4. Далее по кругу циклично выставляются значения для
каждого интервала времени для каждого дня недели.
10. Режим сервисных настроек.
Вход в режим сервисных настроек осуществляется продолжитель-
ным нажатием кнопки
1 с задержкой в пять секунд при включенном
регуляторе. При входе в режим сервисных настроек загорается ин-
дикатор
26. На индикаторе 24 отображается параметр P01, на ин-
дикаторе
12 моргает значение этого параметра (см. таблицу ниже).
Изменение значение параметра осуществляется кнопками
3 или 4,
смена на следующий параметр осуществляется кратковременным
нажатием на кнопку
1. Все параметры меняются циклично нажа-
тием на кнопку
1. Выход из выбора режима сервисных настроек
осуществляется кнопкой
5 или автоматически после 15-ти секунд
бездействия.
Комнатный термостат тип 703201 и 703202 с жидкокристал-
лическим дисплеем для регулирования температуры в поме-
щении при помощи конвекторов VARMANN с принудительной
конвекцией через интерфейс RS485 по протоколу ModBus.
1. Управление и индикация.
Индикация режимов работы и параметров осуществляется на мо-
нохромном специализированном жидкокристаллическом дисплее,
совмещённым с сенсорной клавиатурой.
тип 703201 тип 703202

Похожие устройства

Скачать
