21

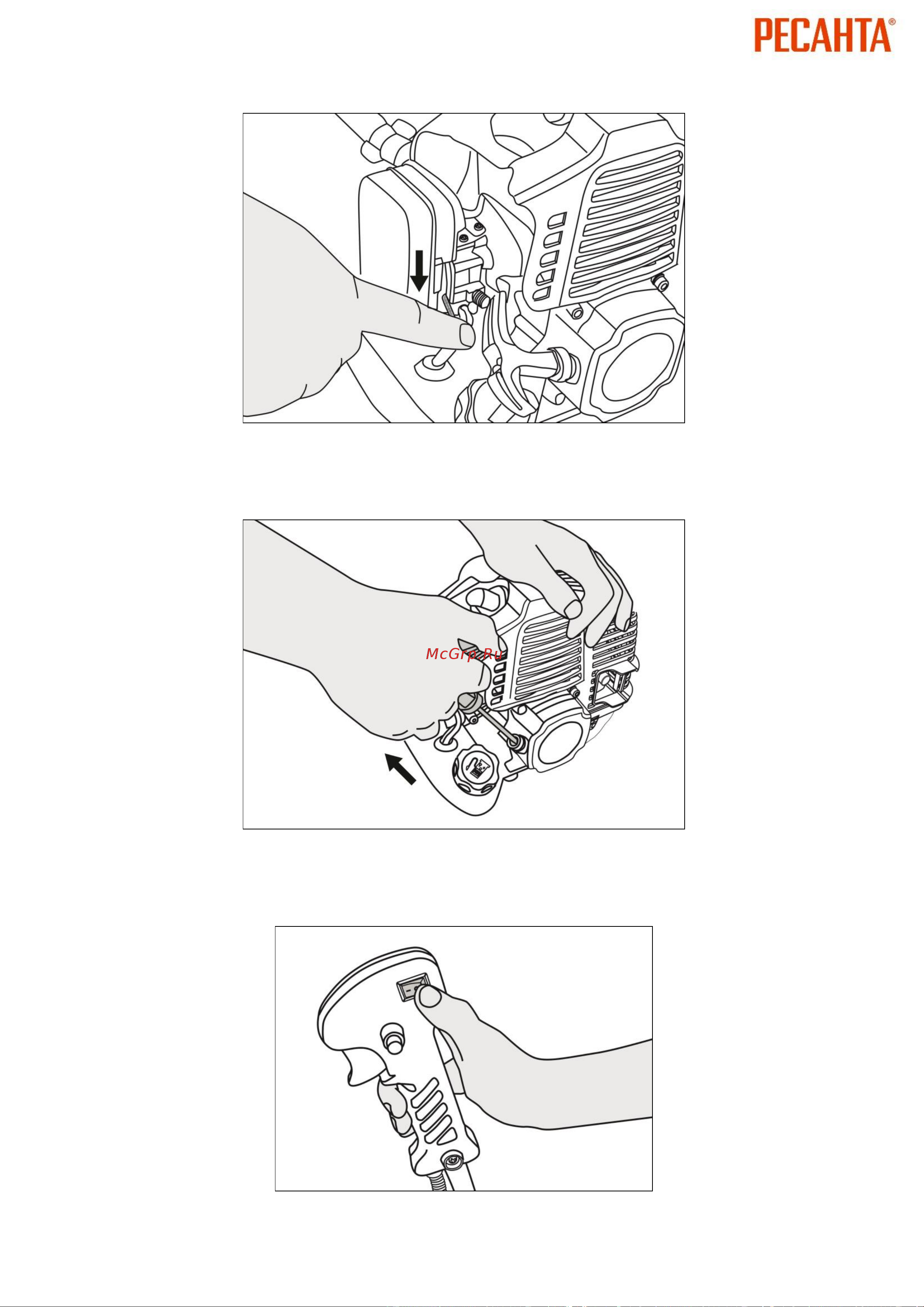

8.6. Переведите рычаг воздушной заслонки в положение «Открыто»
Рис. 24. Открытие воздушной заслонки
8.7. Повторно дерните ручку стартера, пока двигатель не заведется. Не
делайте резкий рывок ручкой до «зацепления» стартера. Это может вызвать
его поломку.
Рис. 25. Запуск двигателя
Остановка двигателя
8.8. При необходимости экстренной остановки двигателя отключите
зажигание и отпустите курок газа.
Рис. 26. Остановка двигателя
Содержание
- Содержание 4
- Ред 1 8
- Рис 1 общий вид 8
- Устройство триммера 8
- Технические характеристики 9
- Закрепите головку с леской или режущий диск для крепления головки с леской совместите отверстие в ступице вала с отверстием в чашке редуктора вставьте отвертку или шестигранный ключ из комплекта через отверстие в чашке редуктора в отверстие в ступице вала тем самым обездвижив ее 12
- Удерживая отвертку или ключ открутите гайку крепления со ступицы 12
- Установите защитный кожух при помощи болтов и гаек из комплекта 12
- Для крепления катушки с леской снимите чашку с вала оставив ступицу удерживая ключ или отвертку закрутите катушку с леской против часовой стрелки до упора левосторонняя резьба 13
- Для крепления режущего диска снимите чашку и прижимную шайбу с вала оставив ступицу установите режущий диск на ступицу убедитесь что режущий нож правильно отцентрирован и лежит на проточке ступицы установите на вал прижимную шайбу и затем чашку крепления 13
- Внимание 14
- Установите наживите гайку на вал проверьте правильность установки ножа удерживая стопорный стержень одной рукой надежно затяните гайку трубчатым ключом из набора инструментов поворачивая ее против часовой стрелки со стороны выходного вала редуктора 14
- Добавьте необходимое количество масла и тщательно перемешайте получившуюся смесь 16
- Залейте топливную смесь в бак 17
- Произведите заправку топливного бака триммера приготовленной смесью 17
- Расположите триммер в горизонтальном положении крышкой топливного бака вверх открутите крышку топливного бака 17
- Потяните за ручку стартера до его зацепления примерно 5 10 см затем резко потяните до первого запуска двигателя двигатель после этого заглохнет не делайте резкий рывок ручкой до зацепления стартера это может вызвать его поломку 20
- Установите переключатель воздушной заслонки в положение запуск если двигатель прогрет не закрывайте воздушную заслонку а сразу приступите к запуску двигателя 20
- Запрещается проходить обкатку на холостом ходу 22
- Плавно нажмите на курок газа доведите двигатель до максимальных оборотов и приступайте к работе кошение производить крепко держа триммер обеими руками за рукоятки управления 22
- Порядок работы 8 пройдите обкатку двигателя обкатку двигателя первое время работы триммера необходимо 22
- Производить в течение 3 4 часов совокупная наработка во время обкатки рекомендуется использовать топливною смесь бензина и масла с соотношением 25 1 запрещается при обкатке продолжительное время работать триммером на холостом ходу затем необходимо продолжить обкатку в рабочем режиме с небольшой нагрузкой это подразумевает под собой кошение мягкой травы с минимальными усилиями со стороны оператор 22
- Возможные неисправности 26
- Искрогаситель глушителя двигателя загрязненный искрогаситель может отрицательно сказаться на мощности двигателя и качестве покоса редуктор необходимо производить смазку редуктора после каждых 15 часов работы используйте пластичную смазку для зубчатых передач литол 24 или аналог в количестве 5 7 грамм при необходимости надо сменить смазку или обратиться в авторизованный сервисный центр 26
- Система охлаждения при загрязнении охлаждающих отверстий продуктами покоса и масляным шламом очистите их используйте для очистки кисточку и или баллон со сжатым воздухом грязные ребра цилиндра двигателя могут стать причиной его перегрева и поломки глушитель в зависимости от использования триммера необходимо чистить 26
- _____________________________________________________________ _____________________________________________________________ 30
- Бензотриммер ресанта _______________________________________________ 30
- Дата продажи ___________________________________________________ 30
- Признан годной для эксплуатации 30
- Ред 1 30
- С условиями эксплуатации ознакомлен _____________________________ 30
- Свидетельство о приемке 30
- Я покупатель представитель фирмы ________________________________ 30
- Сервис центры 31
- Для заметок 33
