Ред. 1
24

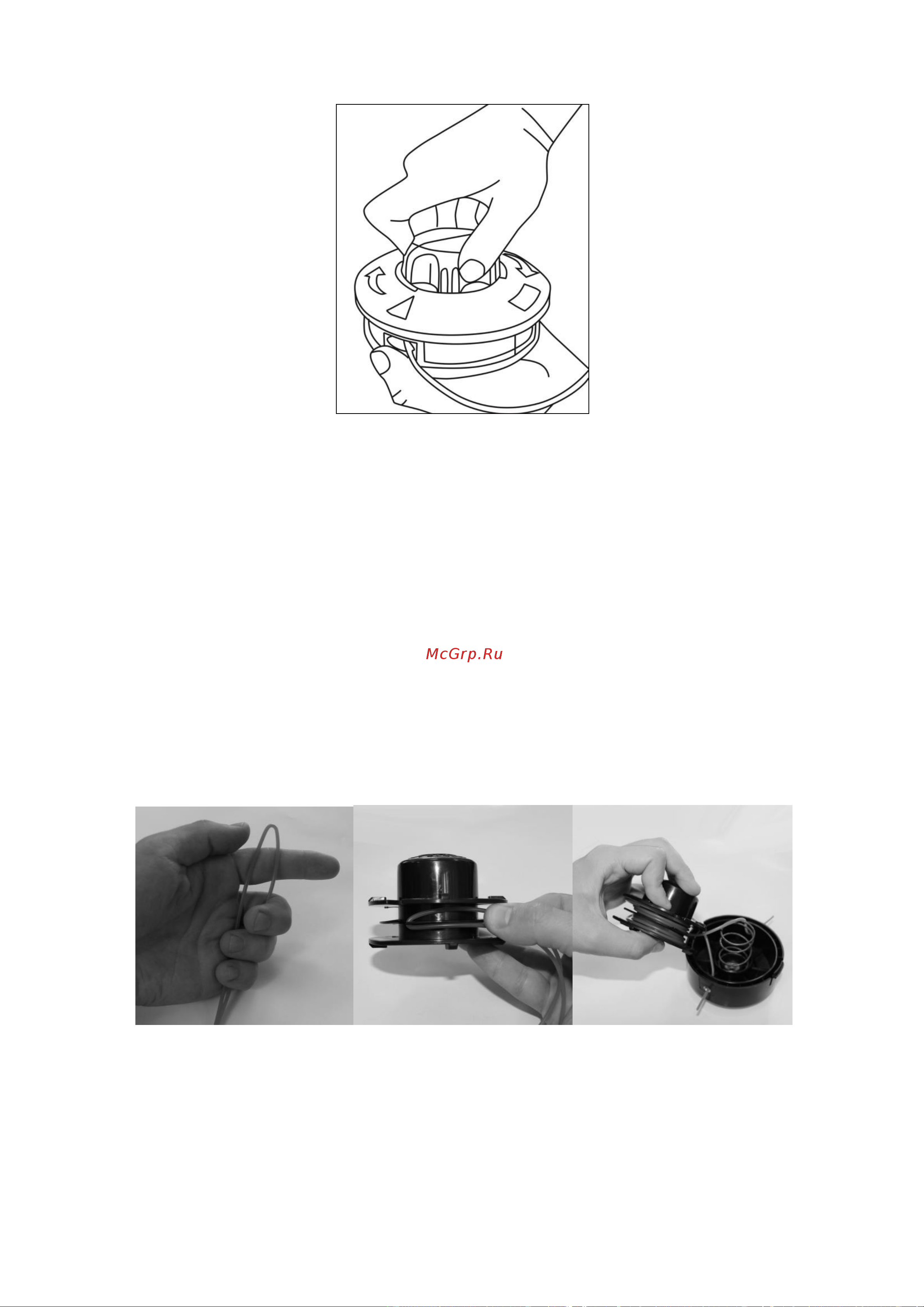

Рис. 30. Закручивание лески
Также леску можно заправить традиционным способом. Для этого:
1. Отсоедините катушку с леской триммера, вращая её по часовой
стрелке.
2. Надавив на фиксаторы, вскройте барабан. Крышку необходимо
придерживать, т.к. в барабанах с автоматической подачей лески
присутствует выталкивающая пружина.
3. Возьмите отрезок новой лески (около 5 метров) и сложите его пополам.
Зацепите леску за выемку в средней части катушки.
4. Намотайте леску в направлении, которое показывает стрелка на
корпусе катушки.
5. Заканчивая намотку, нужно оставить 15-20 см лески свободными. На
верхнем кольце катушки есть две выемки, сквозь которые нужно провести
эти свободные концы.
Рис. 29. Намотка лески
6. Сначала необходимо установить на свое место пружину и шайбы.
Затем, придерживая одной рукой катушку, второй нужно продеть концы
лески в соответствующие отверстия на боках насадки.
7. Установите катушку на свое место, натягивая леску и стараясь не
сместить пружину. Когда все внутренние элементы насадки займут свои
