1. Индикатор автоматического режима работы;
2. Индикатор ручного режима работы;
3. Индикатор неисправности
Когда прерыватель отключается из-за сбоя или короткого
замыкания выключателя, этот индикатор загорается;
4. Область отображения параметров напряжения
Отображаются параметры напряжения на главном вводе и
время задержки переключения в рабочем состоянии, и
параметры установок в меню установок;
5. Индикатор включения или выключения выключателя
главного ввода;
6. Индикатор установки параметров
7. Индикатор включения или выключения выключателя
резервного ввода;
8. Индикатор включения противопожарной системы;
9. Единицы напряжения, времени и частоты главного ввода;
10. Фазы A, B, и C;
11. Единицы напряжения, времени и частоты резервного ввода;
12. Область отображения параметров напряжения резервного
ввода;
Отображаются параметры напряжения при резервного
ввода и время задержки перевода на другой ввод в рабочем
состоянии, а также установка параметров в меню установок;
13. Индикатор сигнала запуска генератора;
14. Выбор режима автоматического/ручного переключения;
При регулярном использовании может использоваться для
выбора автоматического или ручного режима. При нажатие
этой кнопки в меню установок приведет к сохранению
параметров и выходу из меню установок;
15. Кнопка принудительного отключения главного ввода
В режиме ручного управления, если эта кнопка нажата,
система может принудительно переключиться на главный
ввод; в режиме установок эта кнопка является кнопкой
"прокрутки вверх";
16. Кнопка принудительного отключения резервного ввода
В режиме ручного управления нажатие этой кнопки приведет
к принудительному переключению на резервный ввод;
В режиме установок эта кнопка является кнопкой "прокрутки
вниз";
17. Кнопка выключения
В режиме ручного управления, если любой из двух вводов
работает нормально и эта кнопка нажата, то это приведет
к ее отключению; эта кнопка уменьшает значение параметра
при настройке параметров в меню установок;
18. Кнопка запроса ошибки
Если переключатель работает неисправно и горит индикатор
сбоя на экране, то с помощью нажатия этой кнопки можно
запросить детальный код неисправности;
эта кнопка увеличивает значение параметра при настройке
параметров в меню установок;
19. Кнопка установок
Нажав эту кнопку, можно открыть меню настройки
параметров контроллера.

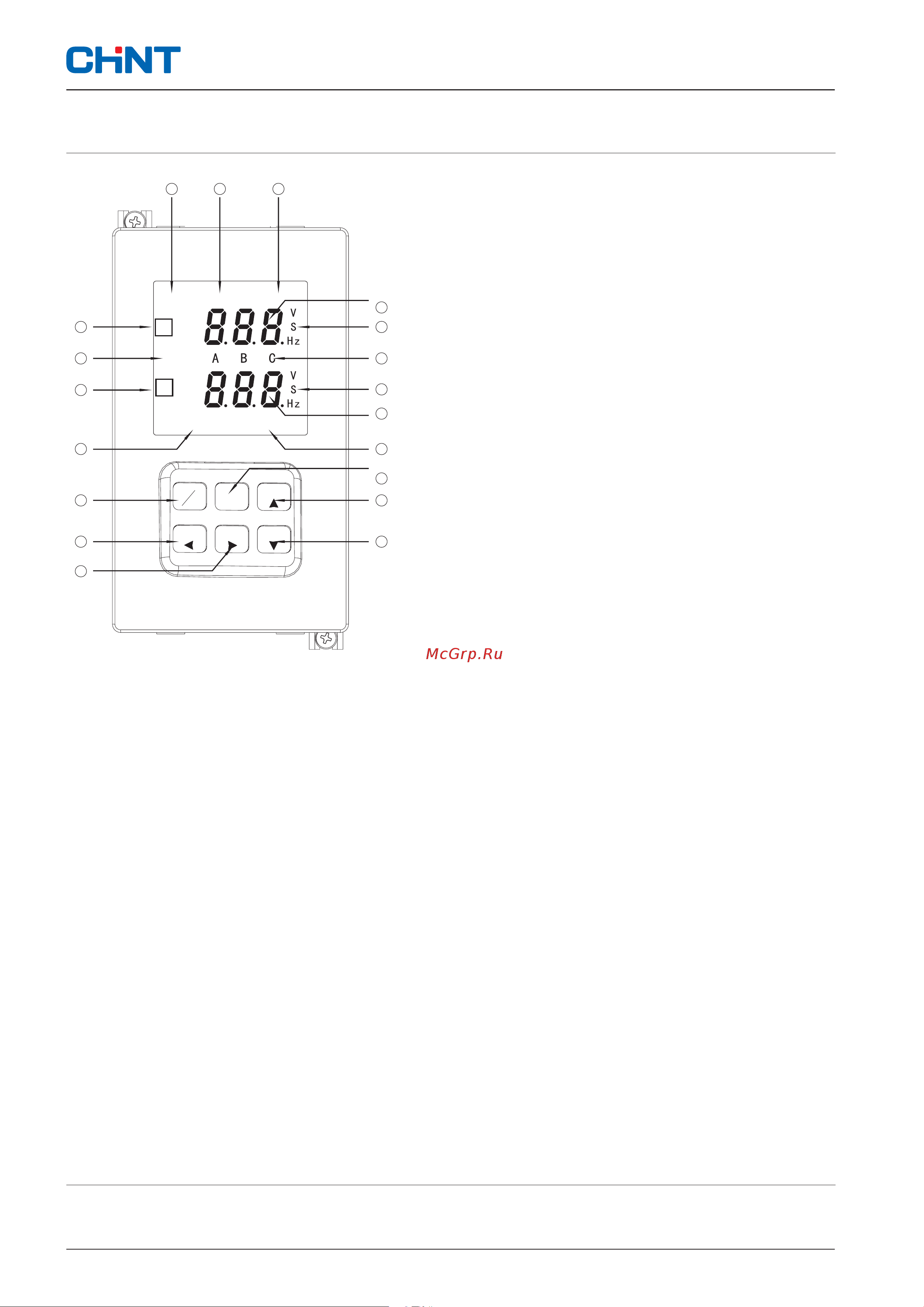

6.5 Интерфейс систем индикации и управления
Светодиодный цифровой дисплей
R
N
1
2
3
10
4
9
12
13
18
19
5
6
7
8
14
15
16
N
R
NZ7
Устройство автоматического ввода резерва
АВТО РУЧНОЕ
ОШИБКА
ВКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
НАСТР
Включение
противопожарной
системы
ОТКРЫТИЕ
ГЕНЕРАТОР
АВТО
РУЧНОЕ
НАСТР
ЗАПРОС
17
11
05 > >>
