ПИЛА ТОРЦОВОЧНАЯ

WWW.PULSAR-TOOLS.RU

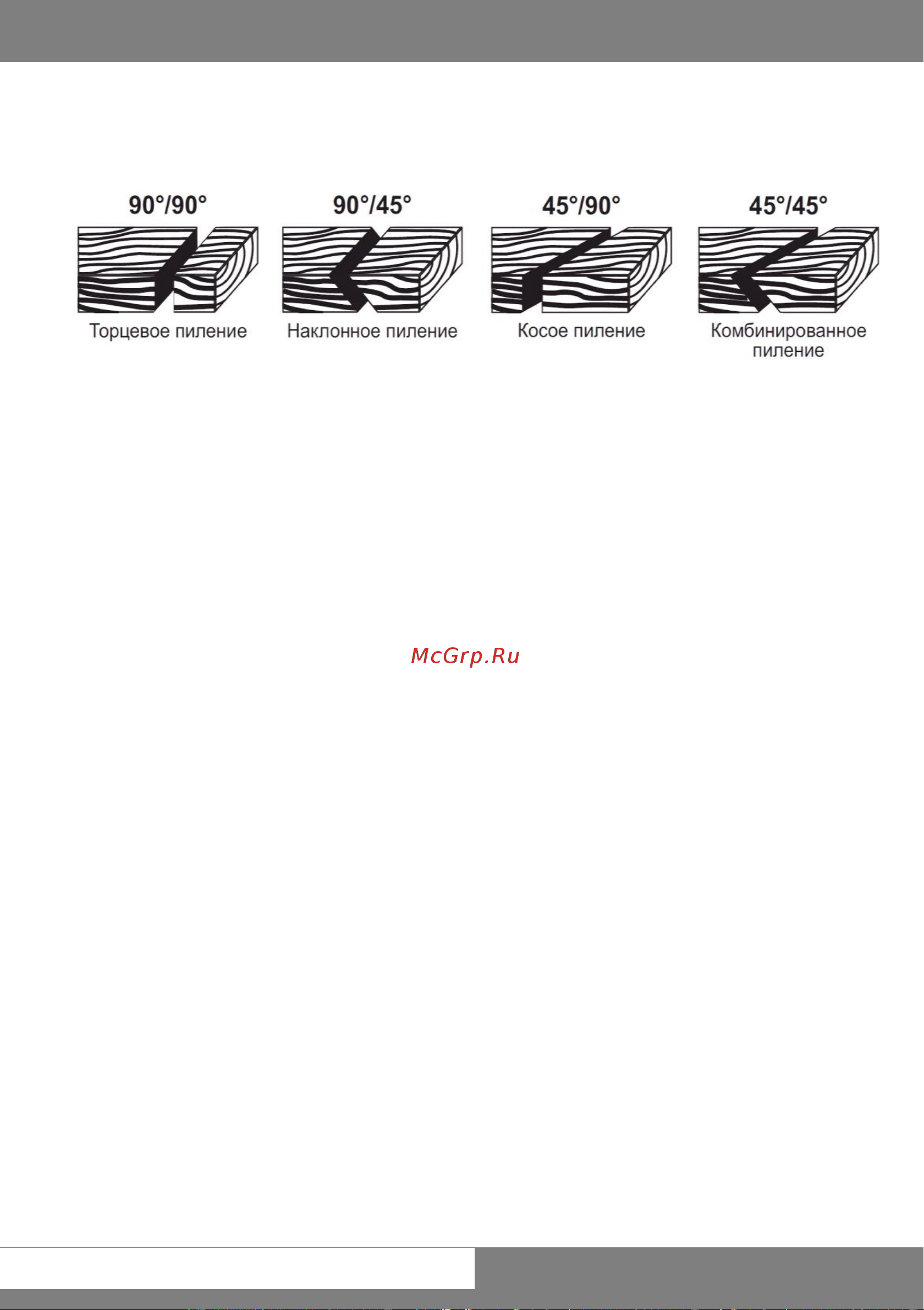

Настройка необходимого угла пиления

С помощью пилы можно настроить различные углы пиления

заготовки.

Торцевое пиление

Ослабьте рукоятку фиксации поворотного стола (рис.1 п.12),

прижмите рычаг стопорный (рис.1 п.13) и поворачивайте стол (рис.1

п.15) до совпадения указателя (рис.1 п.11) со значением 0° на шкале

угла поворота. Зафиксируйте положение рукояткой (рис.1 п.12).

Наклонное пиление

Все модели позволяют производить пиление с наклоном диска в

вертикальной плоскости влево. Модель ПТН 305-2000 позволяет

наклонять диск и вправо и влево. Угол наклона для всех моделей

регулируется в пределах от 0° до 45°.

Для регулировки угла наклона ослабьте ручку фиксации (рис.2 п.29).

Установите требуемый угол наклона, совместив указатель (рис.2 п.27)

с соответствующим значением на шкале. Зафиксируйте ручку угла

наклона (рис.2 п.29).

Косое пиление

Все модели позволяют производить косое пиление под углом от 0° до

45°, влево и вправо в горизонтальной плоскости. Для регулировки

угла поворота ослабьте рукоятку фиксации поворотного стола (рис.1

п.12), прижмите рычаг стопорный (рис.1 п.13) и поворачивайте стол

(рис.1 п.15) до совпадения указателя (рис.1 п.11) с нужным значением

на шкале угла поворота. Зафиксируйте данное положение рукояткой

фиксации (рис.1 п.12).

Комбинированное пиление

При необходимости можно установить угол наклона и угол поворота

одновременно, которые описаны выше.
