При прокладке бронированным кабелем монтаж производить в

следующей последовательности:

 снять наружную изоляцию кабеля на длину 140 мм;

 снять броню на длину 80 мм;

 снять внутреннюю изоляцию на 50 мм;

 осуществить монтаж соединительного кабеля в кабельном.

При трубной разводке, трубная муфта навинчивается непосредственно на

штуцер с резьбой G1/2 или G3/4, рис. 8.

В коробке используются быстрозажимные клеммы для проводов

сечением от 0,08 мм

до 2,5 мм

Для подключения проводников в клеммы необходимо:

1. Зачистить изоляцию провода на длину 9-10 мм. Длину зачистки можно

проверить, положив провод в специальное углубление корпуса клеммы.

Провод должен быть прямым.

2. Поднять рычажок вертикально, завести провод до упора.

3. Удерживая провод, опустить рычажок. Подсоединение выполнено.

Отсоединение провода происходит в обратной последовательности.

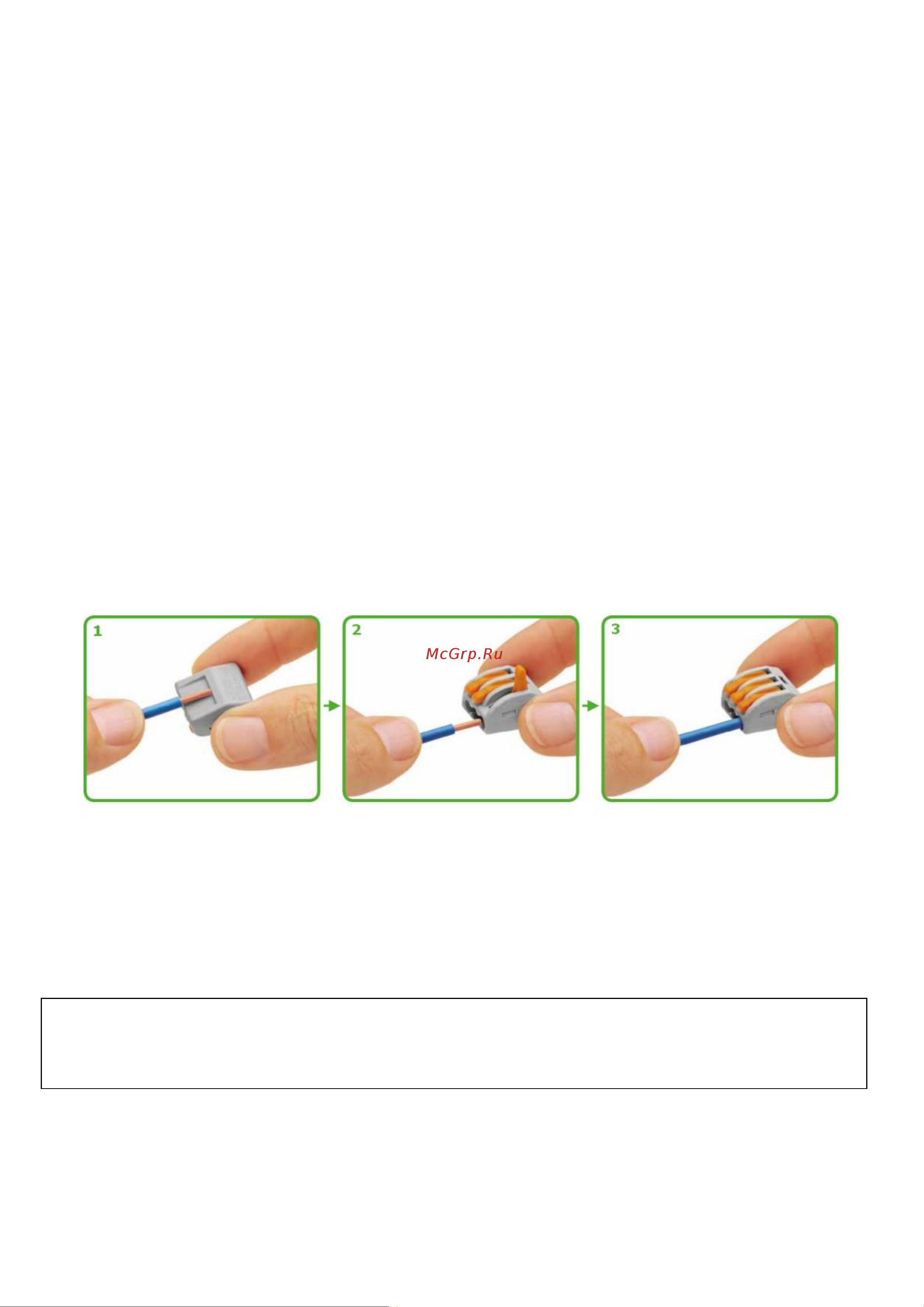

Рис. 6 – Пример использования клемм.

Проверить выполненный монтаж, обратив внимание на правильность

произведённых соединений.

Уложить клеммы с подключенными проводниками внутрь коробки.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Все работы по обслуживанию коробки, должны производиться только

при снятом напряжении.

При монтаже, демонтаже и обслуживании коробки во время эксплуатации

на объекте необходимо соблюдать меры предосторожности в соответствии

с правилами техники безопасности, установленными для объекта. Ответ-

ственность за соблюдение правил безопасности возлагается на обслужива-
