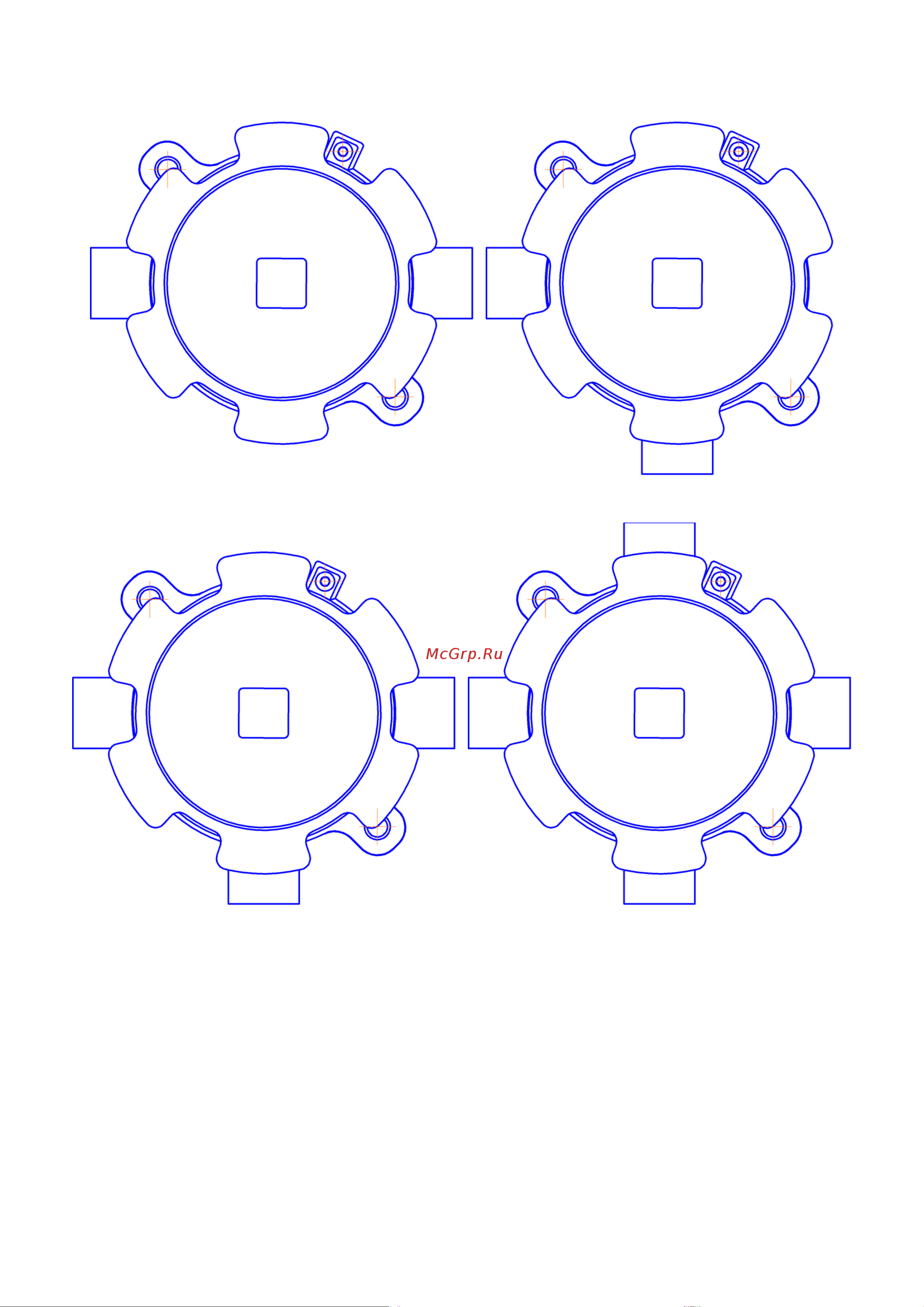

Модификация коробок показана на рисунках 2 - 5.

Рис. 2 – ККВ-Н-П Рис. 3 – ККВ-Н-У

Рис. 4 – ККВ-Н-Т Рис. 5 – ККВ-Н-К

4 ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

4.1 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Коробка представляет собой нержавеющую взрывонепроницаемую обо-

лочку, соответствующую требованиям ГОСТ 30852.0 и ГОСТ 30852.1,

состоящую из корпуса и крышки. Внутри взрывонепроницаемой оболочки

размещен набор быстрозажимных клемм. При подключении, уплотнение

кабеля должно осуществляться по оболочке с помощью уплотнительного

10 мм для кабеля диаметром от 8 до 10 мм. Коробка имеет наружный болт

заземления и знак заземления.
